某化工厂用本化工仪表试题考核2019年入职不久的仪表工，仪表试题内容涉及温度、压力、流量、液位四大参数和过程控制的部分基础知识，主要侧重于仪表相关计算知识。
一、填空题(31)
1、Pt100在零度时对应的阻值(100Ω)。
2、K型热电偶在零度时对应的热电势为(0mV)。
3、可燃气体报警器的预警值是(25%)，报警值是(50%)。
4、有毒气体报警器的预警值是(7PPM)，报警值是(15PPM)。
5、我厂内使用的质量流量计有(上海一诺)、(艾默生)、(西安东风)、(E+H)、(科隆)等厂家。
6、仪表四大参数(液位)、(流量)、(温度)、(压力)，分别用什么字母代替(L)、(F)、(T)、(P)。
7、我厂使用的定位器有(山武)、(ABB)、(西门子)、(万讯)、(费舍尔)(韩国-永泰)等厂家。
8、一寸=(2.5)cm，class 300=(5.0)MPa，1MPa=(145)Psi，1bar=(0.1)MPa，
9、PID分别代表(比例)、(积分)、(微分)。
二、计算题(简要步骤)
1、Pt100测量阻值为138.5Ω，对应的温度是多少？(粗略计算)
答：T=(Rt-100)/0.385=(138.5-100)/0.385=100℃
2、K型热电偶现场测量电势为1毫伏，环境温度25度，问DCS显示多少度？(粗略计算)
热电偶粗略计算公式是：
答：1/0.4×10+25=50℃
3、为什么热电阻采用三线制？
采用三线制是为了消除连接导线电阻引起的测量误差。这是因为测量热电阻的电路一般是不平衡电桥。热电阻作为电桥的一个桥臂电阻，其连接导线(从热电阻到中控室)也成为桥臂电阻的一部分，这一部分电阻是未知的且随环境温度变化，造成测量误差。
深度阅读：为什么热电阻元件有两线制、三线制和四线制的引线方式
4、量程范围为-100~500Pa，室内显示为200Pa，问现在电流是多少？
答：量程：500-(-100)=600Pa；真实值：200-(-100)=300Pa；电流值=300/600×16+4=12mA
5、远传压力变送器如下图，H=10米，h=2米，硅油密度ρ2=950kg/m3，罐内介质密度ρ1=750kg/m3，求迁移量和量程范围？
满液位时：△P1=P+-P-=ρ2gh+ρ1gH+P0-P0=950×10×2+750×10×10=94000Pa
零液位时：△P2=P+-P-=ρ2gH+P0-P0=950×10×2=19000Pa
迁移量：△P=△P2=19000Pa≥0，正迁移
量程： △P3= △P1-△P2=94000-19000=75000Pa或者△P3=ρ1gH=750×10×10=75000Pa
量程范围：△P2~△P1即19000~94000Pa
6、用一台双法兰式差压变送器测量某容器的液位,如图所示。已知被测液位的变化范围为0~3m,被测介质密度ρ=900kg/m3 ,毛细管内工作介质密度ρ0=950kg/m3。变送器的安装尺寸为h1=1m, h2=4m。求变送器的测量范围，并判断零点迁移方向，计算迁移量，当法兰式差压变送器的安装位置升高或降低时,问对测量有何影响?
满液位时：△P1=P+-P-=-ρ0gh1+ρgH+P0-[ρ0g(h2-h1)+P0]=ρgH-ρ0gh2=900×10×3-950×10×4=-11000Pa
零液位时：△P2=P+-P-=-ρ0gh1+ρgH+P0-[ρ0g(h2-h1)+P0]=-ρ0gh2=-950×10×4=-38000Pa
迁移量：P1=△P2=-38000Pa＜0，负迁移
量程：P2=△P1-△P2=ρgH=27000Pa
量程范围：△P2~△P2即-11000Pa~-38000Pa
双法兰变送器的位置改变时，对应的只有h1变化，H与h2不变化。由上面公式可知迁移量和量程不会变化。
深度阅读：双法兰差压变送器液位测量时零点迁移计算及安装方法
7、双法兰差压变送器测量油水分离罐界位，已知法兰间距为1米，轻油密度为700kg/m³，硅油密度为950kg/m³，水密度1000kg/m³，g=10N/kg，问双法兰液位计的迁移量和量程范围是多少？
满界位时：△P1=P+-P-=ρ水gh-ρ硅油gh=1000×10×1-950×10×1=500Pa
零界位时：△P2=P+-P-=ρ轻油gh-ρ硅油gh=700×10×1-950×10×1=-2500Pa
量程：P2=△P1-△P2=ρ水gH-ρ轻油gh=1000×10×1-700×10×1=3000Pa
迁移量：P1=△P2=-38000Pa＜0，负迁移
量程范围：△P2~△P1即-2500Pa~500Pa

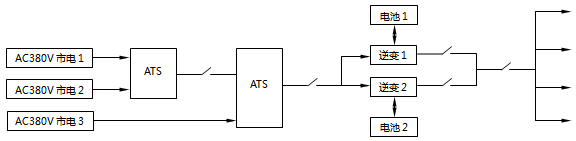

8、催化UPS电路图

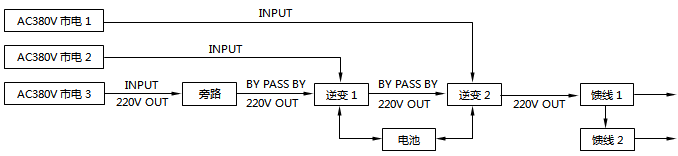

9、焦化UPS电路图
10、孔板差压式流量计测流量，差压变送器量程0~16kPa，工业值范围0~80Nm3/h现将改为0~160Nm3/h，求差压变送器量程是多少？
解：设变送器的量程为△P，按照公式
，经计算得△P=64kPa，则差压变送器量程64kPa。
深度阅读：差压式流量计常用计算公式及计算实例
11、浮筒液位计标定
浮筒液位计测量密度为700kg/m³的汽油液位，现有一新液位计，已知法兰中心距为1000mm，要进行标定，使用注水法标定，分别计算出零点、满量程和50%时是的注水高度？(水密度为1000kg/m³)
解：根据公式：H水=(ρ油/ρ水)×H×范围，分别计算量程的0%、50%和100%时的注水高度：
零点时：H水=(700/1000)×1000×0%=0mm
满量程时：H水=(700/1000)×1000×100%=700mm
量程的50%时：H水=(700/1000)×1000×50%=350mm
12、硫磺车间红外温度计测量制硫炉内温度，已知温度计的测量范围为500-2000度，现测量电流为16mA，此时的温度是多少？
设：此时的温度是X
13、质量流量计表头量程范围为0-240t/h，室内DCS量程为0-150t/h，现DCS显示流量为100t/h，求真实流量是多少？
设：真实流量是X
14、对厂常用安全栅有哪些种类，列举出常用型号
15、以下卡件型号分别有什么功能？
16、简述下热电偶温度计故障时维修的步骤？
①现场检查温度计，无损坏。测量温度计电势，计算相应温度与真实值对比，不符则温度计有问题，相符时说明温度计无问题。测量时应把线拆下
②测量现场到安全栅的补偿导线的通断，测量时应把线拆下。无问题时则下步。
③检查安全栅，有无问题，更换个相同的安全栅试试。
④安全栅到卡件的线路通断。
⑤卡件检查，更换下卡件通道。
17、硫磺256PT215的通道地址为6-2-3-0，问这几个数字的意思？
答：6为主控卡编号；2为数据转发卡编号；3为第几卡件；0为第几通道
18、DCS和SIS的意思是什么？
答：DCS为集散控制系统，SIS为安全仪表系统
19、画出简单控制系统方块图
20、画出串级控制系统方块图
21、差压变送器停用步骤是什么？
答：①缓慢关闭正压阀；②同时打开平衡阀；③再缓慢关闭负压阀；④将一次取压阀关闭。
22、一次表和二次表的区分？
答：一次仪表在自动检测、自动调节系统中，首先接触被测参数(如压力、差压、液位、流最、温度等)，并将被测参数转换成可侧信号或标准信号，然后根据检测、调节系统的要求送入有关单元进行显示或调节。一次仪表的类型很多，有压力变送器、液位变送器、温度变送器以及靶式流量变送器、远传式转子流量计、椭圆齿轮流最计等。近年来，各种特殊的一次仪表也相继出现，如霍尔压力变送器、卡门涡列流量变送器等。二次仪表是显示、报警、调节的仪表。为了区分一套系统中的仪表，把现场就地安装的仪表简称一次仪表，将盘装的显示仪表简称二次仪表。
23、FT101、FT102、FT103 三个流量计采用三取二联锁是什么意思？
答：三取二是至少有2个流量计不满足设定条件就会联锁保护。
24、两器内藏量计算
已知两器直径为6米，二取压点距离为10米，催化剂密度是1500kg/m³，求变送器量程和藏量？
答：量程：P=ρgh=1500×10×10=150000Pa=150kPa
藏量：M=ρ×π×r2×h=1500×3.14×32×10=423900kg
25、差压式流量计量程为-5~20kPa，现变送器显示为16%，室内DCS量程为0-100t/h。求流量是多少？
解：量程为：20-(-5)=25kPa； 真实压差值：25×16%=4kPa
那么设流量为X，根据公式
进行计算，那么流量为40t/h
