集成运算放大器检测方法

2019/6/17 0:18:29 分类:电子技术
文章地址://www.e-cumulus.com/tech/2546.html

集成运算放大器简称集成运放,是由多级直接耦合放大电路组成的高增益模拟集成电路。集成运算放大器是线性集成电路中最通用的一种。昌晖仪表分享用指针万用表通过测量引脚间电阻值、测量电压法和用数字万用表进行在线测量的集成运算放大器检测方法。

在集成运算放大器的
输入与输出之间接入不同的反馈网络,可完成信号放大、信号运算、信号处理、波形的产生和变换等功能。集成运算放大器具有稳定性好、使用方便、成本低等优点,因此得到广泛的应用。下图为典型集成运算放大器的图形符号,并用文字符号U表示。图中:IN+和IN-表示同相、反向输入端,OUT表示输出端,V+和V-表示正、负电源。由于不同的集成运算放大器在电路中会有不同的电路符号,因此在识读电路图的时候要注意。

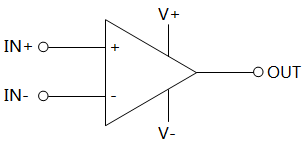

典型集成运算放大器的图形符号

集成运算放大器的种类很多,按其
性能参数的不同可分为通用型集成运算放大器、高阻型集成运算放大器、高速型集成运算放大器、高速低噪声集成运算放大器、低功耗型集成运算放大器、高压大功率集成运算放大器等多种。

集成运算放大器的检测方法
①测量引脚间电阻值
可用指针式万用表的电阻挡检测各引脚间的电阻值,即可以判断运放的好坏,还可以检査各运放参数的一致性。测量时选用“R×1k”挡,依次测出各引脚的电阻值,IN+和V+、V-,IN-和V+、V-,V+,V+和OUT,V-和OUT,IN+和IN-之间的电阻值。只要各对应引脚之间的电阻值基本相同,就说明参数的一致性较好。但本集成运算放大器检测方法有一定的局限性,如要有相同型号集成运算放大器的在线或离线测试的经验数据作参考和比较;没有经验测试数据时也要有同型号的集成运算放大器来做离线测量作比较,否则测出了电阻也难于判断。

②测量电压法
用万用表的直流50V电压挡。然后测量运算放大器输出端与负电源端之间的电压值,由于运放处于截止状态,这时输出端的静态电压值较高。然后用手持镊子,依次触碰运放的两个输入端,相当于加入干扰信号,如果万用表指针有较大幅度的摆动,说明该运算放大器正常,摆动越大说明被测运放的增益越高,指针摆动很小,说明其放大能力较差,如果万用表的指针不动,则说明该运算放大器已
损坏。

③用数字万用表进行在线检测
运算放大器的开环增益很高,正常时,运算放大器同相输入端与反相输入端的电压基本相同。如果怀疑运算放大器不正常,先检查它的供电电压是否正常,如果正常的话,在没有交流信号时,用数字万用表测量一下两个输入端的电压,如果两输入端的电压相差很大,则该运算放大器可能有问题。
