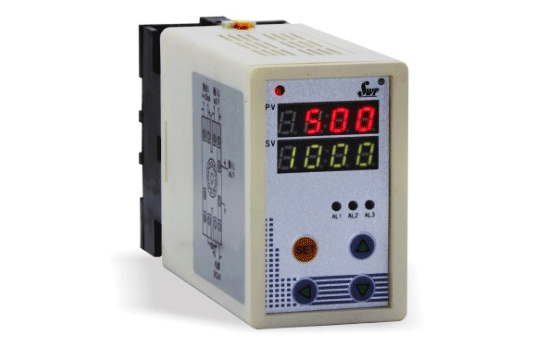

乘法运算器属于电动单元组合仪表，乘法运算在DCS和PLC中很容易实现，乘法运算由仪表完成则选用SWP-202SX-B-B1-12/12-B-D型乘法运算器。本文分享乘法运算器输出值计算方法。

乘法运算器的运算关系是输出信号百分数等于两个输入信号百分数的乘积。即

公式之中S0为乘法器的输出信号；S1和S2分别为乘法器的输入信号；Smax和Smin分别为该信号值中信号的最大值和最小值(说明：比如信号为4-20mA，则Smax=20，Smin=4)

乘法器输出值计算举例
乘法运算器为4-20mA信号制，两路输入信号分别为12mA和8mA，计算乘法运算器的输出是多少？
将有关数据带入上面的公式，则S0=[(12-4)×(8-4)]÷(20-4)+4=6mA

乘法运算器输出值计算过程比较简单，但很多仪表工在使用乘法运算器却没留意具体的乘法运算器输出值计算方法，本文供您参考。
