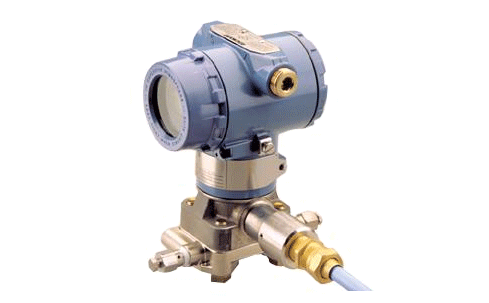

3095多变量变送器可同时测量计算流量所必须的差压、静压以及过程温度变量，昌晖仪表编写了3095多变量变送器校准教程分享给大家，方便仪表工用好3095多变量变送器。
罗斯蒙特3095多变量变送器校准可通过3095 EA(工程助理)HART软件实现，也可通过用HART手操器实现。昌晖仪表建议大家用HART475手操器实现3095多变量变送器的快速校准。昌晖仪表在本文介绍校准3095多变量变送器所需要设备，以及3095多变量变送器温度部分、压力部分和差压部分校准的具体操作步骤。
1、3095多变量变送器校准用标准器
①精密电阻箱：精度0.01级
②数字压力控制器：0-20kPa，精度0.01级
③数字压力控制器 ：0-3500kPa，精度0.01级
④HART475手操器1台
⑤24V的直流电源1台
⑥数字压力控制器与3095连接的附件
2、3095多变量变送器已知参数
不同型号的3095多变量变送器参数不同，本文举例的3095多变量变送器参数如下：
◆温度：-40℃～60℃
◆差压：0-16kPa
◆绝压：101.325-2101.325kPa
3、3095多变量变送器校准方法
①按照下图正确连接3095多变量变送器与HART475手操器，正确连接DC24V电源和3095多变量变送器
打开DC24V电源与HART475电源。点击HART475手操器HART功能，显示“online”键，则3095与HART475手操器正确连接。
②HART475手操器主要菜单的使用
进入HART475手操器菜单，传感器的校准主要在"sensor trim"(传感器校准)菜单中，请按如下步骤进行：
点击"online"(在线)菜单，进入"device setup"(设备参数)菜单树，选择"Diag/service"(诊断服务)，"Diag/service"子菜单下有"calibration"(校准)选项，进入"calibration"，选择"sensor trim"，在这个菜单里，就可以看到"DP sensor trim"(差压传感器校准)、"GP sensor trim"(表压传感器校准)、"Temp sensor trim"(温度传感器校准)。 这3个菜单下都有4个小菜单："Display X sensor"、"Trim X sensor"、"Factory X sensor"、"Zero X sensor"。这4个菜单可以查看温度、差压和压力传感器的量程，之后再用两点法进行线性校准，实时查看参数。
③3095多变量变送器温度部分校准
选择"Display Temp sensor"，查看到此台3095多变量变送器的温度量程为-40℃～60℃。将3095的4根热电阻连接线与精密电阻箱连接起 来。进入"Trim Temp sensor"。
选择温度单位"℃"，查热电阻分度表进行线性校准，"offset"为零点校准，查分度表可知-40℃对应电阻值为84.27Ω，调整精密电阻箱，使其处在84.27Ω，然后在HART475手操器上点击"Enter"确认零点。"slope"为满度校准，查分度表可知60℃对应的电阻值为123.24Ω，调整精密电阻箱，使其处在123.24Ω，然后在HART475手操器上点击"Enter"确认满量程，则温度传感器实现了两点校准。
④3095多变量变送器差压部分校准
保持变送器水平放置，打开3095平衡阀，将数字压力控制器的输出端与3095多变量变送器的H端相连。选择"Display DP sensor"， 查看到此台3095多变量变送的差压量程为0-16kPa。进入"Trim DP sensor"选择差压单位"kPa"，进行线性校，"offset"为零点校准，通大气状态下，3095默认为零点。在HART475手操器上点击"Enter"确认零点。"slope"为满度校准，在压力控制器上设定标准压力16kPa， 压力稳定后，HART475手操器上"Enter"确认满量程，则差压传感器传感器实现了两点校准。
⑤3095多变量变送器压力部分校准
关闭3095平衡阀，用三通将数字压力控制器的输出端与3095多变量变送器的H端和L端同时连接。选择"Display GP sensor"，查看到此台多变量变送器的压力量程为101.325-2101.325kPa。进入"Trim DP sensor"选择差压单位"kPa"，进行线性校准，通大气状态下，3095默认为大气压力。 “slope”为满度校准，在压力控制器上设定标准压力2000kPa，压力稳定后，在HART475手操器 上点击"Enter"确认满量程，则压力传感器实现了两点校准。如果需要校准大气压，则通过"ATM press cnfg"来实现。
⑥3095多变量变送器瞬时流量计算校准
进入"device setup"菜单下的第一个子菜单"process varianles"下的4"view fid dev vais"即可以浏览瞬时参数
1:DP差压、2:AP绝压、3:TEMP温度、4:GP表压、5:Flow瞬时流量、6:Flow Total累计流量；此时用SY/T6143标准核
对流量计算是否准确，计算误差公式如下：△=(Qm-Qs)/Qs×100%
以上公式中：△为3095多变量变送器瞬时流量的计算误差；Qm为用SY/T6143标准计算的理论流量；Qs为3095多变量变送器显示的实际流量。如果出现误差则说明3095多变量变送器嵌入的计算程序可能存在漏洞或错误。
使用HART475手操器连接3095多变量变送器快捷、便携，且在现场读取参数、清零、小流量切除和组态快捷。采用标准孔板配3095多变量变送器组成差压式流量计后，克服了标准孔板流量计量程比窄(3:1)的弊端，大大提高了计量的准确度。
