YR-RD90系列雷达物位计在罐区的应用及维护

2021/11/11 13:00:25 分类:物位测量
文章地址://www.e-cumulus.com/tech/2152.html

近年来,随着化工行业的不断发展,对于石油液产品计量的准确性提出了更加严格的要求,雷达物位计以其独特的自身优势被广泛应用到固体和液体的测量中。但是,由于被测物体比较复杂且受多种外部环境的影响导致雷达物位计也会出现故障。因此,对于雷达物位计的应用还需要进一步的研究。

1、雷达物位计的应用原理

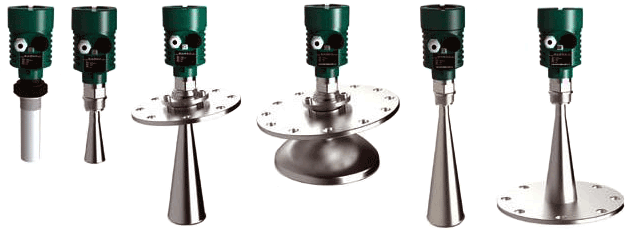

YR-RD90系列雷达物位计应用高端的雷达技术,实现对容器内实际液位值的测量,是一种新型的可靠性能高的液位测量仪表。它通过天线向被测液体发送微波,通过反射回来的时间和频率得出液位值,因为它的工作不需要接触液体,因此内部检测元件不会受到液体的腐蚀,从而增加了其使用的寿命。同时,雷达物位计所发出的微波是一种电磁波,不需要传播介质并且能够穿透烟雾或者蒸汽等,从而有效地保证了其测量数据的精确性。

2、雷达物位计应用在炼油厂罐区的优势
与其他液位测量仪表相比,YR-RD90系列雷达物位计的优势十分明显,它的使用寿命长,抗干扰能力强,可测介质多,可靠性强,使得它的应用更加广泛。
雷达物位计使用寿命长
雷达物位计的使用寿命长,且不需要长时间的维护,成为与其他液位测量仪表相比最由要的优势。它的内部构造简单,主要由天线与电子控制单元构成,在工作时没有可动的部件,因此不会出现机械磨损现象,使其使用寿命延长。同时,雷达物位计在测量时不需要与液体进行接触,从而避免了各种外部坏境因素对其内部构造的影响,使其与其他液位测量仪表相比使用寿命更长。

雷达物位计抗干扰能力强

雷达物位计的抗干扰能力强,得到的数据更加准确:这也成为与其他液位测量仪表相比其自身的优势。它所发送微波是一种电磁波,不需要媒介就能够进行传输,并且能够通过大气,蒸汽等且受到的影响很小。因此雷达物位计广液应用于各种液体的液位测量,而且所得的数据更加准确。

雷达物位计可测介质多

雷达物位计的可测价质多,同样成为与其他液位测出仪表相比其自身的独特优势。它不需要与液体直接接触就可以进行测量,避免了受到液体密度的影响,使得它的测此范围更大。同时,也使得雷达物位计出现故障的几率降低,使其维护起来更加容易。

④雷达物位计可靠性高

与其他液位测量仪表相比,雷达物位计还具有安装简单,可靠性高的优势。雷达物位计采用数字与模拟两种输出方式,能够很方便地与计算机相连接。同时,它的辐射率很低,对于周围的环境和工作人员基本上没有什么伤害,因此,雷达物位计具有很高的可操作性。

3、雷达物位计在炼油厂罐区的应用

①雷达物位计选型
各类液位仪表都有其各自的特点与优势,在面对测量介质进行选择YR-RD90系列雷达物位计时,要综合考虑各方面的因素,包括被测介质的特性介质测量的目的以及环境条件和经济条件等其他因素。尽量在众多仪器中扬长避短,选择最适宜测量介质和目的的仪表。
a、考虑被测介质的特性
由于雷达物位计的种类很多,在进行测量前,首先要考虑被测介质的压力,温度,密度等特性,有针对性地选择适宜的天线和表头。对于高温或腐蚀性强的介质,应该使用非接触天线雷达物位计,让液位计不与液体进行直接的接触,既能保证测量数据的准确性,又能保护液位计不受损伤。
b、考虑介质测量的目的
在进行雷达物位计选择时,还要考虑介质测量的目的,从而选择不同测量精度的液位计。为了尽可能节省投资,在满足计量精度的前提下,尽可能地选择性价比高的液位计。如果介质测量的目的是用于内部核算,则对于精度的要求就不需要太高。如果介质测量的目的是用于对外交易,就需要选择高精度的液位计。
c、考虑其他因素
另外,在进行雷达物位计选择时,还需要考虑环境条件,安装条件,经济条件以及测量范围,频率等其他因素。

②雷达物位计安装

YR-RD90系列雷达物位计的安装也是进行液位测量十分重要的环节,为了保证雷达物位计正常稳定的工作,就要使用科学合理的安装方式,以减少各种故障的发生。在安装时,要做到天线与测量槽壁保持平衡,同时安装位置距离应该大于槽壁300mm,保持足够的距离,否则容易让回波信号产生异常,造成虚假的回波信号。
在对具有腐蚀性或易结晶的物体进行测量时,为了避免各种因素对天线的影响,防止天线上存在的结晶影响正常的工作,应该有针对性地选择仪表,从而减少各种故障的产生,防止得到的数据存在偏差。

4、雷达物位计在炼油厂罐区的维护

虽然雷达物位计在炼油厂罐区的维护比较简单,但也应负起责任,着重注意使用温度是否正常,供电是否正常,是否造成漫反射,天线是否结晶,仪表输出是否总在最大值以及查看诊断信息等,有效地保证雷达物位计在炼油厂罐区的正常工作。
①使用温度是否正常
对于雷达物位计的维护,要检查它的使用温度是否正常。一般情况下,雷达头内部的使用温度在65℃左右,如果被测液体的温度很高则可能会超过。但在正常情况下若超过这个温度,则需要用专门的设备吹入仪表风进行科学降温,不能用水来冷却降温.
②供电是否正常
对于雷达物位计的维护,要检查供电是否正常。在正常情况下,通电后仪表很快就能正常工作,如果出现异常,就要检查供电是否正常,是否真正接通电源或保险丝是否烧坏等。对于仪表短期的停运,则不需要切断电源。
③是否造成漫反射
对于雷达物位计的维护,还要检查是否造成漫发射。在检测过程中由于蒸发可能会造成液位降低,导致所发出的微波形成漫反射而使液位测量失灵。对于蒸汽造成的漫反射等到温度正常后就会自动恢复。
④天线是否结晶
对于雷达物位计的维护,还要考虑天线是否结晶因此在断电后,要佩戴合适的防护器具擦去天线表面的结晶或污物。擦拭过程中要注意轻拿轻放,不要让天线弯曲受损。
⑤仪表输出是否总在最大值
对于雷达物位计的维护,还要检查仪表输出是否总在最大值。若输出总在最大值,就需要考虑用于检测返回信号的石英下面有水珠或石英晶体上有脏物,并且做出有效处理,保证仪表恢复正常工作。
⑥查看诊断信息
如果仪表发生了故障,并且排除了以上几种可能性,就要检查它的故障代码,从而进行准确的诊断和及时有效的处理。若仍未恢复正常工作,就需要断开电源,进行逐个测试判断出故障出现的原因与部位。

YR-RD系列雷达物位计因其使用寿命长,抗干扰能力强,可测介质多,可靠性强的明显优势,得到了广泛的使用。为了保证其正常工作,在进行选型和安装时,要综合考虑各方面的因素,同时在维护时要注意使用温度是否正常,供电是否正常,是否造成漫反射,天线是否结晶,仪表输出是否总在最大值以及查看诊断信息等,减少故障的产生。
