什么是防爆热电偶

2017/12/11 12:25:57 分类:温度测量
文章地址://www.e-cumulus.com/tech/212.html

国家规定用于爆炸环境或爆炸气体环境的电器设备应申请并取得电气设备的防爆合格证。取得防爆合格证的电气设备称之为防爆电气。热电偶是电气设备的一种,当热电偶用于爆炸性(气体)环境时,也应取得防爆合格证,取得防爆合格证的热电偶称之为防爆热电偶

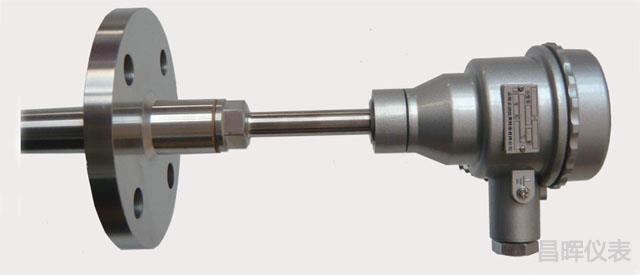

使用防爆热电偶是为了防止热电偶在爆炸性环境使用中会引起周围爆炸性气体引燃爆炸,以保证安全生产。防爆热电偶通常为螺纹或固定法兰安装,从结构上区分有装配式结构和铠装结构两种,防爆热电偶选型可参照装配式热电偶铠装热电偶选型表,在本文不做累述。

在石化企业的生产现场常伴有各种易燃、易爆等化学气体、蒸汽,如果使用普通热电偶非常不安全,极易引起环境气体爆炸。因此,在这些场合必须使用隔爆型热电偶作为温度传感器。昌晖仪表制造有限公司生产的隔爆热电偶适用于隔爆等级为dⅡBT4或dⅡCT4温度组别区间内具有爆炸性气体的危险场合。

防爆热电偶的防爆标志是如何表示的?



①Ex:防爆符号
②防爆类型代号见表1

防爆形式

防爆型

增安型

本安型

正压型

充油型

充砂型

浇封型

代号

d

e

ia

ib

p

o

q

m

③防爆类别
爆炸性气体环境用电气设备分为:
a、Ⅰ类——煤矿用电气设备;
b、Ⅱ类——除煤矿外的其他爆炸气体环境用电气设备。

④防爆等级
Ⅱ类隔爆型“d”和本安型“i”的电气设备分为:ⅡA,ⅡB,ⅡC三个等级。

⑤温度组别
指的是Ⅱ类电气设备的表面最高温度,见表2

温度组别 允许最高表面温度  ℃
T1 450
T2 300
T3 200
T4 135
T5 100
T6 85

防爆标志示例:
①ExdⅡBT4:ⅡB类隔爆型T4组;
②ExdⅡCT5:ⅡC类隔爆型T5组;
③ExiaⅡCT4:ⅡC类隔本质安全型T4组;

防爆热电偶选型请前往//www.e-cumulus.com/product/118.html产品页面,可了解更多详尽防爆热电偶信息。
