使用三孔插座是让用电电器的金属外壳接地,与功率大小无关

2018/7/27 16:38:45 分类:电工基础
文章地址://www.e-cumulus.com/tech/2107.html

张白帆在本文专业介绍使用三孔插座的唯一目的就是使得用电电器的金属外壳接地的原因,大功率的用电器使用三孔插座与功率大小无关。

先看下图,图中就是大家都在使用的笔记本,还有它的电源插头。不难看出,笔记本电源插头是三插的。

笔记本电源插头

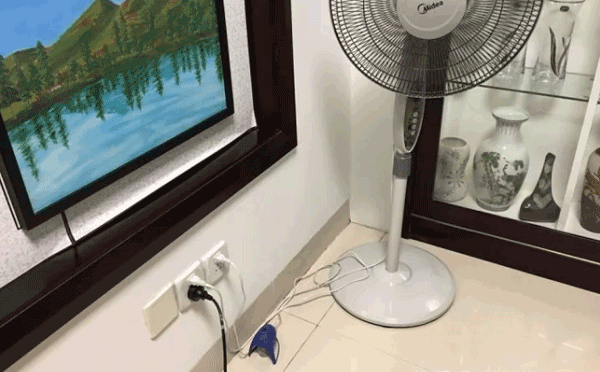

下图是这台笔记本插头取电的客厅插座:

笔记本插头取电插座

可以看到,插座上有笔记本插头,有电蚊香插头,有电风扇插头,只有笔记本的插头是三插的,后两者都是双插的插头。虽然笔记本的电源转换装置输出的是直流电,但有一点是肯定的:带三插插头的用电电器并不一定是大功率的用电电器。

不管是居家配电的单相插座,抑或是写字楼里的单相插座,或者是工业用电的单相插座,左侧插孔一定是中性线,右侧插孔一定是相线。对于三插插座,上部的插孔一定是地线。这个问题与地线的功能密切相关。


先弄清几个概念:

第一个概念:接地的用途是什么?
所谓接地,指的就是把用电设备的金属外壳与地线连接。为何如此?其目的有两个:第一个目的,当用电设备内部的相线与外壳相接也即发生漏电时,地线会流过漏电电流,于是线路保护装置(漏电开关和微型断路器)就会执行跳闸保护;第二个目的,就是确保用电设备的外壳电位为零,即便发生了漏电,也不会对人体产生电击。

如此看来,用电设备的外壳是金属的,那么它的外壳就一定要接地;反之,若用电设备的外壳是非金属的,它的外壳就不一定要接地。


我们看到电蚊香的外壳是塑料的,电蚊香采用了双插插头。电风扇是最矛盾的用电电器:它的外壳是金属的,它应当采用三插插头。然而,市售的电风扇插头都是双插的,我也是挑了许多品牌的电风扇,最后没得选,只能用此双插插头的电风扇产品。不知道现在市场上的电风扇是否有所改进?


第二个概念:插座所在位置的配电线路是如何构建的?

我们以居家配电线路为主来展开讨论。下图是一幅居家配电线路图:
居家配电线路图-张白帆
小编来仔细解释这张图:

①图的左上方是居家配电的入口处,我们看到了火线L和零线PEN。注意到火线其实就是相线,而零线PEN在电力变压器处已经有过一次工作接地,所以它的电位为零。
在入户墙体的外侧(左侧),我们看到零线再次重复接地,然后分开为中性线N和保护线PE。接着,它们与相线L一同入户。
从此以后,在户内不再有零线,只有相线L、中性线N和保护线PE。知晓这一点很重要!!!
②入户后,我们看到相线L和中性线N被引入到一个双极的微型断路器(简称微断,俗称空气开关)中,而微断的下方出口处安装了漏电开关RCD的零序电流互感器。漏电开关与微断直接联动,若发生了漏电,则RCD将驱动进线微断执行跳闸操作。
③在图的中部和下部,我们看到了系统母线,包括相线母线L、中性线母线N和保护线母线PE。我们还看到了母线上连接了两只馈电微断,分别接到户内照明灯和台灯插座。
注意:户内照明灯安装在天花板上,人无法触及,因此它无需连接地线;台灯安放在写字桌子上,因此台灯的金属外壳必须接地。我们看到,图中台灯的外壳的确已经接地。

现在,我们可以回答这道问题了:这是认识错误!
使用三孔插座的唯一目的,就是使得用电电器的金属外壳接地,与功率大小无关!

我们在设计家装配电系统时,作为户主,没有几个是懂得配电知识的。但只要遵循以下几个原则,就可以为我们家的用电安全构建安全防护。居家用电安全原则如下:
1、必须为居家配电系统引入地线。
2、必须在居家配电系统安装漏电开关。尤其是浴房的热水器,一定要确保带有漏电保护。
3、凡属于人手可触及的带有金属外壳的用电设备,它的插头最好使用三插的,以此确保用电设备的外壳接地。

作者:张白帆(Patrick Zhang),ABB公司的资深电气工程师,在知乎网拥有超过18万粉丝的电气领域大神。北京地铁、首都机场T3航站楼、长江三峡永久船闸、上海磁悬浮列车、大亚湾核电站等数百项目中均留下他的足迹!已出版《低压成套开关设备的原理及其控制技术(第3版)》、《老帕讲低压电器技术》等图书。
