仪表工仪表技能考试试题(一)

2017/4/21 11:06:06 分类:仪表试题
文章地址://www.e-cumulus.com/tech/208.html

昌晖仪表在仪表工仪表技能考试试题(一)分享镇海炼化公司内部仪表工技能考核资料,有试题答案方便大家参考。

一、填空题(每空2分,共30分)
1、压力开关的工作原理是:当被测压力超过设定值,弹性元件的自由端产生位移直接或经过比较后推动开关元件,改变其通断状态,达到控制被测压力的目的。
2、仪表防冻防凝工作原则上每年月中旬开始,至次年月底结束。
3、镍铬-铜镍热电偶的分度号E,其补偿导线为镍铬-铜镍
4、对TDC-3000系统,APM-IOP中可进行冗余配置的卡件为HLAIAO卡。
5、套筒调节阀,只要改变套筒的窗口形状,就可以得到不同的流量特性流量系数
6、MTBF是指平均无故障时间,它是衡量仪表可靠性的一个重要指标。
7、电磁流量计是根据电磁感应原理来进行流量测量的,它适用于导电液体
8、雷达液位计是通过测量发射波与反射波之间的时间差频率差来测量液位的。

二、选择题(每题1.5分,共15分,正确答案只有一个,多选、少选、错选均不得分)
1、孔板计算书上的符号“β”,代表(C)。
A、最大流量与正常流量之比 B、孔板孔径与管道外径之比
C、孔板孔径与管道内径之比 D、孔板出入口孔径之比

2、测量气体的孔板差压流量计,其它参数不变,被测介质的压力比设计值升高了0.2MPa,指示值(B)。
A、偏大 B、偏低 C、不变 D、可能偏大也可能偏小

3、稳定性是现代仪表的重要性能指标之一,通常用(B)来衡量仪表的稳定性。
A、零点误差 B、零点漂移 C、仪表变差 D、仪表精度

4、转子流量计的流量基本方程式中,流量系数与(D)无关。
A、流体的粘度和流速的分布 B、浮子的形状
C、锥管与浮子的直径比 D、流体的压力

5、在校验压力开关的设定点时,下列做法正确的是(B)。
A、在校验压力开关的低限设定值时,必须正行程慢慢地增加压力,至设定值时接点应动作,否则进行调整
B、在校验压力开关的低限设定值时,必须先把压力增至超过设定值的10~20%左右(即压力开关接点反转为止),然后慢慢地降压,至设定值时接点应动作,否则进行调整
C、在校验压力开关的高限设定值时,必须先把压力增至超过设定值的10~20%左右(即压力开关接点反转为止),然后慢慢地降压,至设定值时接点应动作,否则进行调整
D、在校验压力开关的高限或低限设定值时,可以正行程校验,也可以反行程校验,结果是相同的

6、用热电偶测量介质温度时,若中间接线箱处接触电阻偏大,则仪表指示(D)。
A、一定比实际温度高 B、一定比实际温度低
C、有可能指示接线箱处温度 D、没影响

7、调节阀的入口和出口装反,一般不影响使用的是(C)。
A、角形阀 B、隔膜阀 C、蝶阀 D、直通单座阀

8、调节阀经常在小开度下工作时,宜选用(B)特性。
A、直线 B、等百分比 C、快开 D、抛物线

9、3300系列涡流传感器系统借助于探头顶端与被监测的导体表面之间的间隙来测量振动及相对位置,并转换成与之成(B)信号送至监视器。
A、正比例的正电压 B、正比例的负电压
C、反比例的正电压 D、反比例的负电压

10、3051CD3A的测量范围为(A)。
A、2.54-254KPa B、0.62-62.2KPa C、0-64KPa D、-168~+168KPa

三、是非题(每题1.5分,共15分,正确的打“√”,错误的打“×”)
1、热电阻PT10比PT100的精度高。(×)
2、涡轮流量计是一种速度式流量测量仪表。(√)
3、UPS在主电源断电后,电池容量的大小由“安时数(AH)”这个指标反映备用时间的长短。(√)
4、靶式流量计靶上所受的力与流量的关系是平方关系。(√)
5、仪表防爆要求处于1区的仪表必须选用本安型。(√)
6、当充满管道的流体流经节流置时,流束将在缩口处发生局部收缩,从而使静压力增加,流速降低。(×)
7、对于流量调节,一般将PID参数中的微分时间设置为零。(√)
8、插入式流量计由于插入点位置较难控制,安装误差较大,故导致该种仪表精度较低。(√)
9、调节器的比例度P选得越小,调节越灵敏,但系统越不稳定。(√)
10、Pt100热电阻测温采用三线制接线法,其任一接线的接触不良,都将导致温度指示偏高。(×)

四、简答题(每题6分,共24分)
1、简述如何给变送器打冲洗油
答:作业人员首先检查仪表及管线外观,无问题存在方可进行作业。作业人员先打开冲洗油总阀,然后分别打开冲洗油正负二次阀。打开正二次阀时,变送器指示应变大或指示跑最大;打开负二次阀时,变送器指示应变小或指示跑最小。当每次打开冲洗油正负二次阀时,作业人员需对变送器指示值观察1分钟,正常后才能关死相对应的冲洗油正负二次阀。(若上述操作中仪表无反应,则应立即关死冲洗油阀,查找原因,处理故障。)

2、根据仪表作业指导书,浮球液位计的维护、保养有哪些内容?
答:(1)对浮球液位计各传动部件、连杆加油保护;若有齿轮部件则加油润滑。
(2)用手按压浮球重锤一端,浮球应能上下灵活动作,但在按压过程用力应适当,不能用力过猛。
(3)检查回差:下压重锤一端,使浮球离开液面。松手,使浮球回到检测面,指示值应与原值相等。

3、差压式孔板流量计在使用中可能影响一次元件正确测量的因素有哪些(至少说出三点)?
答:(1)被测介质工作状态及性质的变动。如温度、压力、湿度,以及相应的介质密度、粘度等参数数值与设计值有误差。
(2)节流装置安装不正确。如:孔板流向装反;孔板安装不垂直管道。
(3)孔板入口边缘的磨损。
(4)节流装置内表面结构和流通截面积的变化。如:孔板结污垢或孔板前后角落处日久沉积沉淀物。

4、二位三通电磁阀主要分为哪几种?并简要说明他们各自的动作原理。
答:二位三通电磁阀按动作方式可分为直动式和先导式两种。直动式由线圈吸合铁芯直接带动内阀进行气路切换;先导式由线圈吸合铁芯改变压缩空气流向,通过压缩空气推动内阀进行气路切换。

5、简述离心式压缩机系统常采用的控制方案?
答:(1)压缩机气量及出口气体压力控制系统(又叫负荷控制系统)有采用直接节流法、旁路回流法;
(2)压缩机防喘振控制系统;
(3)压缩机各段入口温度、压力及吸入罐液位控制系统;
(4)压缩机密封油(气)、润滑油系统温度、压力、液位控制;
(5)压缩机真空冷凝系统的控制;
(6)将压缩机轴振动、位移、轴温度引进ESD系统参加联锁保护系统的控制。

6、哪些情况下需考虑安装仪表维护梯子?
答:(1)一次仪表安装高度大于2米以上,在条件允许的情况下应安装维护小平台。
(2)测温元件、仪表引压阀门等离地3米以上在条件允许的情况下应安装维护直梯。
(3)影响工艺正常操作而且离地2米以上的仪表,应配备活动维护平台的活动人字节梯。
(4)三米以上的悬空仪表仪表及引压阀必须安装维护平台或直梯。

7、仪表伴热系统安装有何要求?
答:(1)一般需要伴热的仪表测量系统,如无表箱的就地安装的变送器必须从工艺设备的仪表引出线至变送器的进口接头止进行全方位伴热;如采用仪表箱安装的变送器必须从工艺设备的仪表引出线至仪表箱进口,经散热器或伴管,然后出表箱进行全方位伴热。
(2)重油仪表伴热系统可以使仪表的引压管与伴热管紧密并齐走;轻介质与水类(蒸汽)仪表的伴热,要求仪表的引压管与伴热管保持合适的间距(或采用适当的隔热措施)。
(3)各单回路的伴热回路必须采用并联安装,不允许串联安装。
(4)要求仪表的伴热系统进行内石棉材料,外铝泊布进行紧密包温。

五、计算题(每题8分,共16分)
1、有一台等百分比的调节阀,其最小流量为2Nm3/h,全行程为3cm,在1cm开度时的流量为5.85Nm3/h,求该调节阀的可调比及最大流量为多少?
答:在1cm开度下的流量为:
Q=QminRl/L,则R=(Q/Qmin)L/l= (5.85/2)3 =25
Qmax=QminR=2×25=50(Nm3/h)

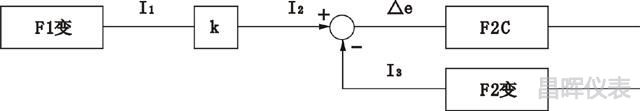

2、某工厂有一电动Ⅲ型比值调节系统,F1变送器的量程为0-700m3/h,F2变送器的量程为0-1200m3/h,两台变送器均不带开方器,F1正常流量为400m3/h,F2正常流量为800m3/h,其信号传递图如下所示。试求比值系数k和正常情况下的I2、I3的电流值?


答案:




当系统处于平衡状态时
△e=0,I2=I3=(I1-4)×k+4=(9.22-4)×1.36+4=11.1mA
