常用补偿导线特性及补偿导线型号识别方法

2018/6/25 16:13:59 分类:温度测量
文章地址://www.e-cumulus.com/tech/2049.html

补偿导线与热电偶配套使用,仪表工必须熟悉补偿导线特性及补偿导线正负极及类型区分方法,这样才能正确使用补偿导线。昌晖仪表在本文分享补偿导线特性和识别的专业知识。

补偿导线的特性

补信导线用来将热电偶的参比端延伸到温度较稳定的场合,以补偿它们与热电偶连接处温度变化所产生的误差。补偿导线有延长型与补偿型两种。
①延长型补偿导线采用与热电偶相同的合金丝,有较宽的温度使用范围。用字母“X”附加在热电偶分度号之后表示,例“EX”。
②补楼型补偿导线的合金丝与配用热电偶的材质不同,故使用温度范围受限,但其热电动势值在0-100℃或0-200℃时与配用热电偶的热电动势标称值是相同的。用字母“C”附加在热电偶分度号之后表示,例如“KC”,不同合金丝可应用于同种分度号的热电偶,并用附加字母予以区别,例如“KCA”和“KCB”。常用补偿导线的特性如表1所示。

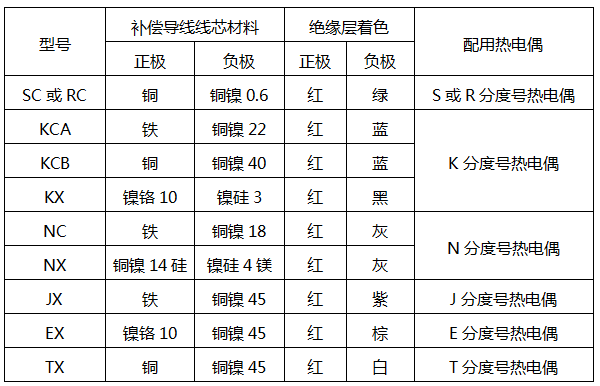

表1  常用补偿导线特性表
常用补偿导线特性表
补偿导线的识别
常用补偿导线正极,负极的绝缘层着色见表1。不清楚补偿导线型号时,可根据补偿导线负极绝缘层着色来判断。绝缘层着色看不清楚的补偿导线,可把补偿导线两根线拧紧放入沸水中,用数字万用表的直流毫伏挡测量热电势,将万用表显示的电势值与环境温度对应的电势值相加,查对热电偶分度表中有接近100℃的,就可判断是何种类型的补偿导线。如某补偿导线放入沸水中测得热电势为3.010mV,测量时室温为25℃对应的热电势为1mV,则总热电势为4.01mV,查热电偶分度表中与其接近的有K分度为98℃,T分度为94℃,可以确定该补偿导线型号为KCB。
