六个雷达液位计故障维修实例分享

2018/6/1 1:19:05 分类:物位测量
文章地址://www.e-cumulus.com/tech/2006.html

昌晖YR-RD90系列雷达物位计在各行业应用中都有应用,本文将昌晖仪表在长期雷达物位计维修中遇到的六个典型实例与大家分享,希望这些雷达物位计故障处理经验可以起到抛砖引玉的效果。

[实例1]加热器上用的MT5000雷达物位计,怎么调表都没有作用。
[故障检查]检查发现出厂时的门槛电压设得太低,仅有200mV。
[故障处理]调高门槛电压后顺利完成了调表工作。
[维修小结]门槛电压要根据工况信号强度来定,一般为400-600mV。为了排除工况产生的杂波干扰,大多是减小增益,使正常信号波有所减弱,但过低后波峰低于门槛电压线时就无返回信号。

[实例2]LT-2023雷达物位计的显示为最大。
[故障检查]检查发现石英窗下面有水珠。
[故障处理]拆下罩子法兰和石英隔离窗法兰,用软布蘸酒精将石英玻璃擦干净,雷达物位计显示恢复正常。
[维修小结]雷达物位计发射天线或隔离窗下面有水珠或污物,通常用水冲洗后大多能恢复正常。天线石英沾上了物料或污物,必须进行清洗。在清洗过程中不要拆开石英固定螺钉,不要用尖嘴钳,以免损伤石英表面的涂层。装回石英隔离窗法兰时,石墨不锈钢缠绕垫圈要换用新的。

[实例3]雷达物位计在空罐的情况下显示有50%的液位。

[故障检查]断电重启故障依然,调整“min level offset”没有作用,有人提议把另一台的参数复制过来试一试。
[故障处理]参数复制过来后,雷达物位计正常。
[维修小结]本例属于设置有问题故障。是人为还是什么原因引起的设定参数变化,到底是个别参数变化了还是几个参数变化了,谁也说不清楚。本例仅介绍一种故障处理方法。

[实例4]工艺的丙烯液位正常,但新装的E+H导波雷达液位计显示60%不再变化。
[故障检查]断电试了一下没有效果,询问后知道调试人员怕麻烦设置时没有做抑制。
[故障处理]决定在低液位时进入MAPPING菜单做抑制,完成后雷达物位计显示恢复正常。
[维修小结]虽然雷达的电磁波不依赖介质传播,但是对介质的介电常数很敏感,如果两种介质介电常数相差很少,反射波能量会很小,当两种介质介电常数相差很大时,本例中丙烯的介电常数较低,大部分的电磁波能量被反射,没有足够的能量到达液位并产生反射,导波雷达物位计接收的是反射回波;水蒸气、介质结晶,雷达天线下的一些污物都会导致一定能量的回波,这样的回波就是干扰信号,做抑制就是把这些回波屏蔽掉,在容器没有液位时做抑制,效果最好,干扰都被屏蔽也就保证了测量的准确性。

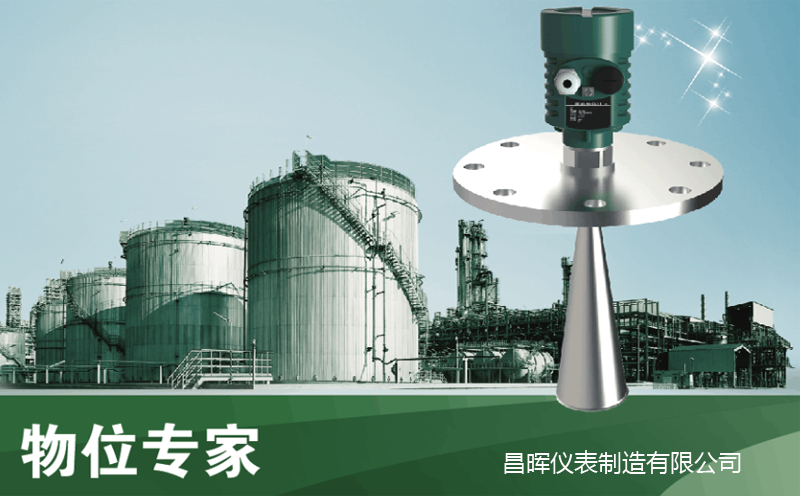

昌晖雷达物位计
[实例5]工艺液位正常,雷达物位计的显示升到一定值后变化缓慢直至无变化。
[故障检查]仪表的设置参数正常。拆卸连接法兰时,发现导波管内有微压力,判断导波管上部有气体。
[故障处理]开气相补偿孔处理,后液位计恢复正常。
[维修小结]本例雷达物位计系顶部安装方式,容器为常压,为了有较好的测量效果,在容器内设置了DN80的导波管。使用中导波管上部慢慢积聚有气体,液位升高时造成导波管上部的气体憋压,液位升高时憋气压力也在慢慢升高,这就是液位变化缓慢的原因,当液位上升到一定位置后就不可能再上升了。

[实例6]乳化沥青罐倒罐检修时,工艺人员反映雷达物位计不准确。
[故障检查]检查接线及供电均正常,断电重启故障依然,到现场拆下天线擦拭后无改观,但天线对着设备围栏时显示有变化,判断仪表正常。拆天线入孔有很多呛人的气雾冒出来,跟平时不一样,决定与工艺联系。
[故障处理]与工艺落实才知道,进入罐中的是其他罐检修吹洗的污油,油中还夹杂有铁锈等杂质,这类介质雷达物位计无法测量。只有待工艺吹扫完才能安装使用。
[维修小结]在处理故障前曾查看DCS的液位趋势曲线,液位突然为最大,接着又大幅波动,数十秒后显示变为85cm,后来又变为零,再也不变化。本例在处理故障中忽视与工艺的联系,耗费了时间和精力。


这六个雷达物位计典型故障处理不足以体现使用现场使用的各种情况,大家可参阅“雷达物位计显示不准的解决方法”进一步学习物位测量的专业知识。
