西门子博图函数块差异对比

2018/3/21 17:56:40 分类:PLC应用
文章地址://www.e-cumulus.com/tech/1865.html

昌晖仪表工程师通过两个项目比较,对比西门子博图函数块的差异,本文分享西门子博途函数块比较的操作步骤。

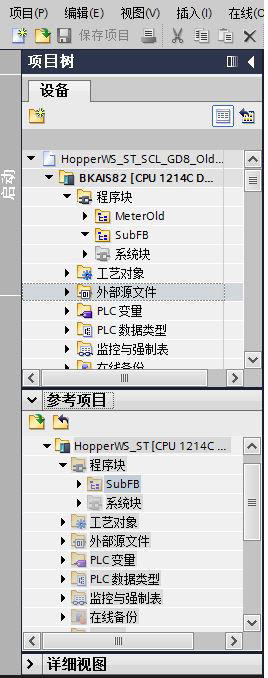

1、在西门子博图中比较两个项目中的两个块的差异。首先打开项目和参考项目。
在博图中打开项目和参考项目

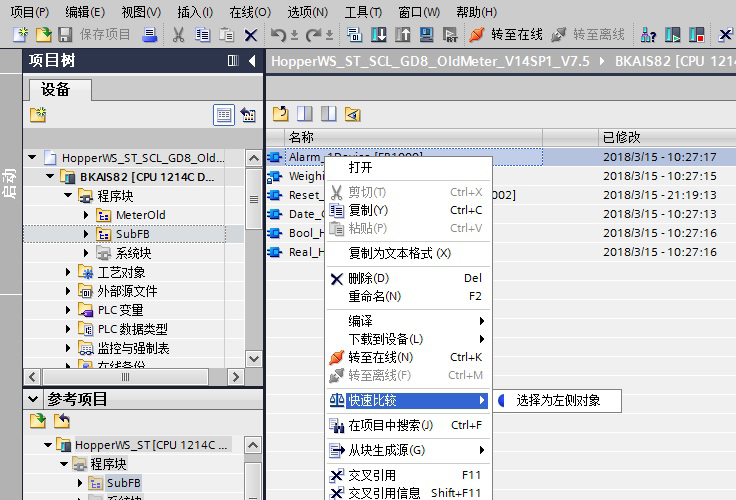

2、右键目标块,快速比较,选择为左侧对象。
在博图中选择对比对象

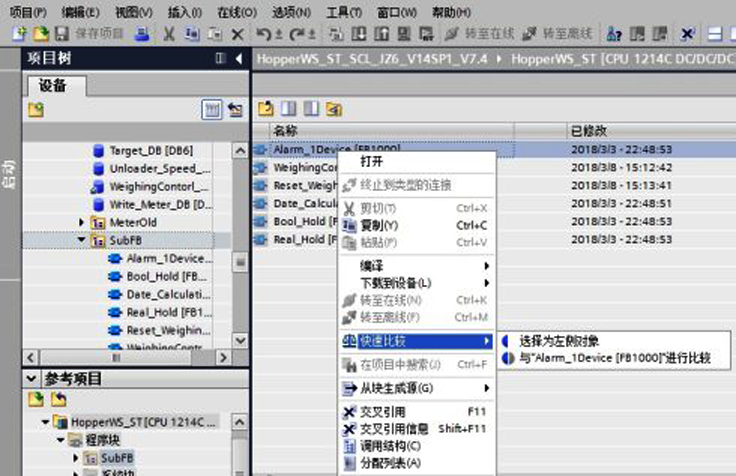

3、选择比较项目的相应块,右键,快速比较,与左侧对象比较。
在博图中选择比较项目的相应块

4、博图函数块差异比较结果。

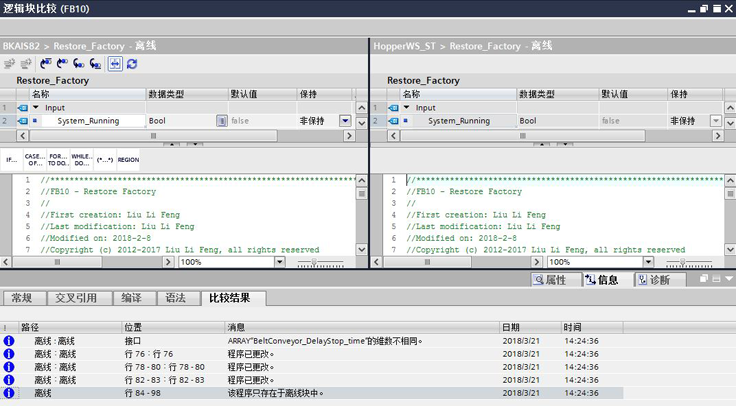

西门子博图函数块差异对比结果1

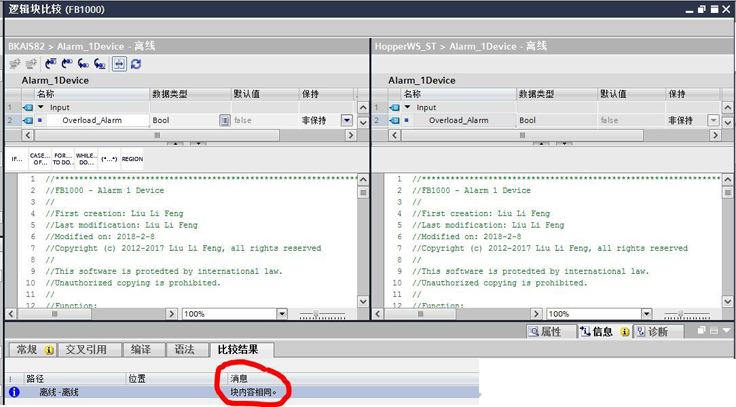

西门子博图函数块差异对比结果2
