仪表设备拆除技巧和注意事项

2018/3/8 17:09:13 分类:调试维修
文章地址://www.e-cumulus.com/tech/1827.html

昌晖仪表工程师总结了压力变送器、温度变送器、流量计、热电偶、热电阻、气动阀门、就地仪表、控制柜、电气成套装置、变压器、电缆和螺栓等仪表设备拆除技巧和仪表设备拆除中的注意事项,对自动化行业从业新手非常有帮助,值得大家仔细阅读和收藏。

那天师傅不在,突然新装的仪表出现了一点问题,看同事平时都是把仪表拆掉重装一下就好了,于是,笔者小试了一把,不仅成功的拆下了表,还把仪表表里里外外检查了遍。

结果不仅故障原因没找到,仪表还安装不回去了!
时笔者想死的心都有了,为此,笔者总结了,一定要学好仪表拆除和安装!于是便有了这篇《仪表设备拆除技巧和注意事项》

仪表设备拆除技巧及注意事项
1、通用原则
确认均已断电后方可开始仪表拆除工作,可以再次使用的仪表,要进行保护性拆除。对于小件仪表、设备拆除完毕后立即进行装箱,做好防雨防潮,同时在箱子外面标明设备名称、规格型号,易碎件要特殊标明进行防护。

2、化工仪表设备拆除注意事项:

①易爆、易燃、有毒、易污染环境化工仪表设备的拆除具有拆除难度大、危险因素多等不利因素,所以在作业前,应对安全措施落实情况进行检查确认。参加设备拆除的人员,须进行同作业内容相关的安全教育。凡二人以上作业,须指定一人负责安全。
②设备拆除各项目作业,须严格执行作业许可证(包括盲板抽堵、检修、动火、临时用电、动土、高处作业、受限空间作业等票证)制度和相应的安全技术规范。各施工操作人员须持票证才能作业。
③进入装置、现场人员,必须严格执行有关劳动保护规定,穿戴好劳动保护用品,严禁携带烟火。
④各作业人员须达到“三懂三会一能”:懂本作业岗位的火灾危险性,懂火灾的扑救方法,懂火灾的预防措施;会正确报警,会使用现有的消防、器材,会扑救初期火灾;能正确使用现有的防护器具和急救器具。
⑤须对施工作业所用工机具、防护用品(脚手架、跳板、绳索、行车、安全行灯、行灯变压器、电焊机、绝缘鞋、绝缘手套、电笔、防毒面具、防尘用品、安全帽、安全带、安全绳、消防器材等)安全可靠性进行检查、确认。
⑥对存有易燃、易爆物料的容器、设备、管线等施工作业时,须使用防爆(如:木、铜质等无火花)工具,严禁用铁器敲击、碰撞。
⑦打开设备人孔时,应使其内部温度、压力降到安全条件以下,且在打开人孔时,应先打开最底部放料排渣阀门,待确认内部没有残存物料时方可进行作业,警惕有堵塞现象。
⑧禁止使用汽油或挥发性溶剂洗刷工具、配件、车辆和洗手、洗工作服。严禁将可燃污液、有毒有害物质排入下水道、明沟和地面。
⑨临时用电的配电器必须加装漏电保护器,其漏电保护的动作电流和动作时间必须满足上下级配合要求。
⑩脚手架材料和脚手架搭设须符合规范要求,经施工单位检查验收合格并挂有准许使用的标识牌后,方可使用。在雨、雪天脚手架作业时应采取有效的防滑措施。
⑪高处作业人员应系用与作业内容相适应的安全带,安全带应系挂在施工作业上方的牢固构件上,安全带应高挂(系)低用。
⑫禁止高空抛物件、工具和杂物,工机具、材料、自行车和工业垃圾等物品要按指定地点摆放。
⑬遇有异常情况,如物料泄漏、设施损坏等,应停止一切施工作业,并采取相应的应急措施。


仪表拆除方法和技巧

1、压力变送器温度变送器拆除
①关闭压力变送器根部阀和进气阀,开启放空阀,放空完毕后关闭放空阀。
②确认控制柜至变送器电源已断开。
③用梅花起子卸开变送器盖板,解除信号线,用绝缘胶带保护好信号线及其电缆标号。
④用活动扳手拧除压力变送器引压管接头,并用绝缘胶带妥善保护引压管头部。
⑤拆除变送器固定螺丝,将变送器从支架上取下来。
⑥对变送器清扫表面灰尘,用白胶布作好设备标签贴至变送器表面。
⑦做好记录后,将变送器移交给仓库保管员保管。

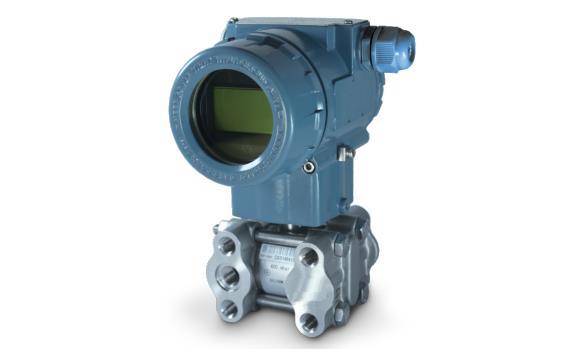

单晶硅压力变送器
2、流量计拆除

①确认管线内部无介质通过。
②确认控制柜至流量计电源已断开。
③用梅花起子卸开流量计变送器盖板,解除信号线,用绝缘胶带保护好信号线及其电缆标号。
④使用活动扳手松开流量计两端法兰的螺栓、螺母。
⑤拆卸完所有螺栓螺母后,使用吊装或者手动搬开流量计(注意:两端顶部需各留一根螺栓,待吊装设备或者人员准备齐全再拆卸,以防流量计坠落损坏)。
⑥拆卸完流量计后,在两端撬装管道处安装盲板及垫片(盲板提前除锈刷漆并晾干,若旧垫片未损坏,可采用旧垫片),并紧固螺栓。
⑦清除流量计表面灰尘及污物,用白胶布做好设备标签贴至流量计表面。
⑧做好记录后,将流量计移交给仓库保管员保管。

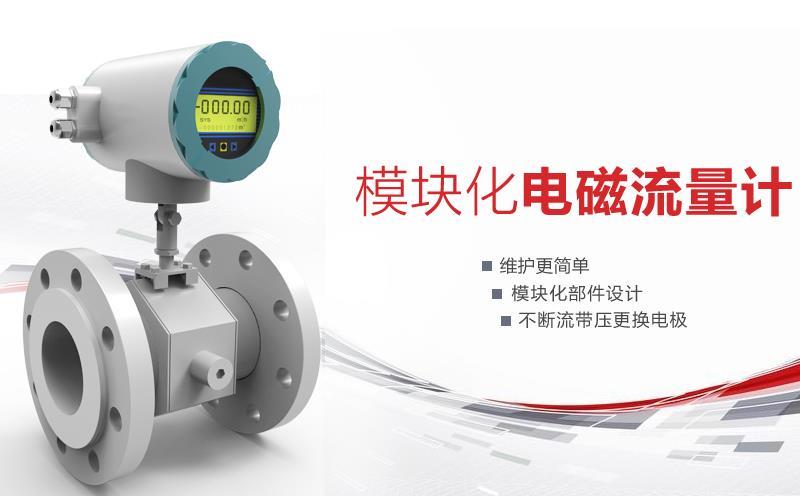

电磁流量计

3、热电偶热电阻拆除

①确认管线内部无介质通过,且温度适宜拆卸。
②确认控制柜至热电偶/热电阻已卸载。
③用梅花起子打开热电偶/热电阻盖,解除信号线,用绝缘胶带保护好信号线及其电缆标号。
④使用活动扳手拆卸法兰上的螺栓螺母(如果热电偶/热电阻采用倒装或侧装时,需由专人固定后再拆卸,以防坠落损毁)。
⑤拆除高温炉内的瓷管热电偶或非金属保护管热电偶,因缓慢抽出且缓慢降温,不然拆除过程就是损坏热电偶的过程。

⑥清楚热电偶/热电阻表面灰尘及污物,用白胶布做好设备标签贴至其表面。
⑦做好记录后,将热点偶/热电阻移交给仓库保管员保管。
热电偶
4、气动阀门拆除

①确认管线内部无介质通过。
②确认控制柜至气动阀已卸载。
③断开气源阀门。
④用梅花起子打开执行机构盖,解除信号线,用绝缘胶带保护好信号线及其电缆标号。
⑤使用活动扳手松开流量计两端法兰的螺栓、螺母。
⑥拆卸完所有螺栓螺母后,使用吊装或者手动搬开气动阀(注意:两端顶部需各留一根螺栓,待吊装设备或者人员准备齐全在拆卸,以防气动阀坠落损坏)。

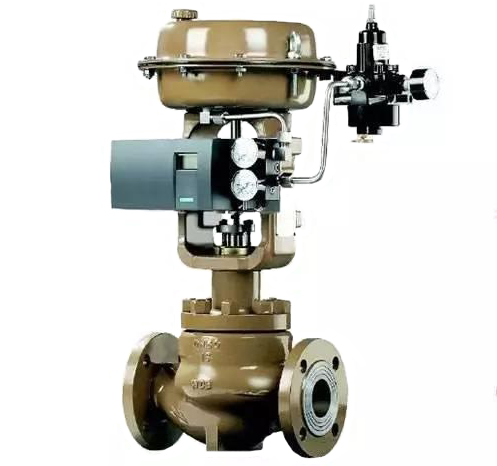

气动调节阀
5、就地仪表的拆除

①以压力表为例,关闭根部一次阀门,打开放空丝堵放空。
②待压力表压力归零后,拆除压力表(在拆除过程中采用丝接的从丝扣处分离拆除,如丝扣锈蚀严重,则在拆除前用煤油在丝扣处浸润,以便拆除,对于法兰连接的则从法兰处进行拆除)。
③拆除后清理压力表上的污物,用白胶布做好设备标签贴至其表面。
④做好记录后,将压力表移交给仓库保管员保管。

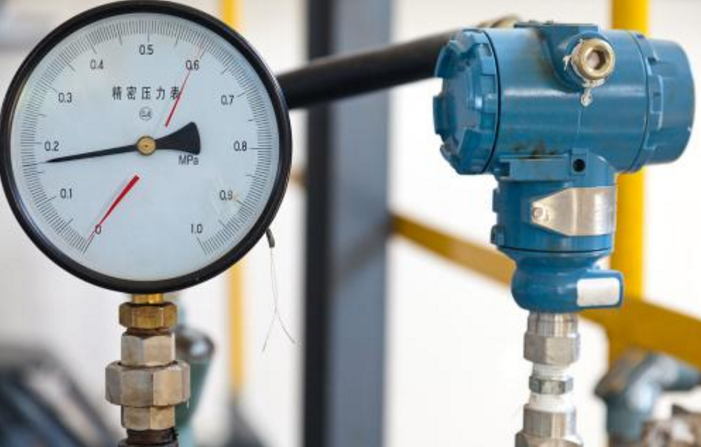

现场仪表

6、控制柜拆除

①检查相关标识是否完整,确认各标识完整后方可进行拆除。
②对控制柜进行检查,检查项目如下:柜内AC220V空气开关、指示灯、PLC、中间继电器、安全栅、信号隔离器和配电器、DC24V开关。检查控制柜的功能是否完好并符合规范及设计要求。检查插件有无松动、变形,检查柜体面漆是否有损伤或脱落,框架变形程度等。对以上各项质量检查中存在的问题,列出质量检查明细单提交甲方并签字确认。
③控制柜内电缆,在标识清楚后,用专业工具拆除,拆卸后电缆头用绝缘胶布绑扎好,然后从控制柜内抽出,放置于桥架或电缆沟内。
④控制柜内端子应充分紧固,确保相关插件保持其位置,并用胶带封住加固。
⑤用专用工具拆除柜体与底座之间的连接螺栓,然后铺设钢管轨道将电源柜移至室外,转移时应当注意控制好方向及温度,避免侧翻和磕碰。
⑥控制柜移至室外后,由专人负责用塑料薄膜包装袋包装。将控制柜吊装至仓库后,交由仓库保管员分类放置并保管好,吊装过程中严禁碰撞。

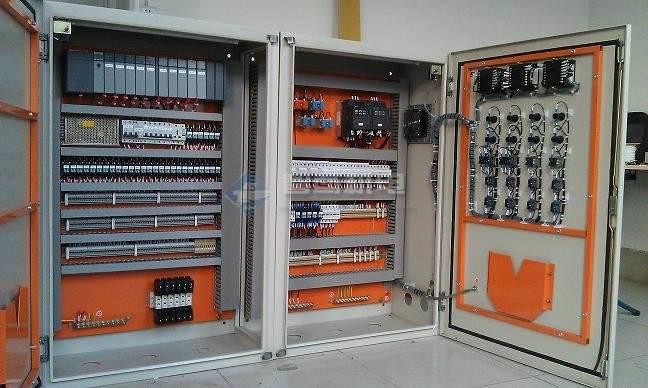

控制柜

7、电气成套装置拆除

①检查相关标识是否完整,确认接触器各标识完整后方可进行拆除。
②对电源柜进行检查,检查项目如下:柜体指示仪表(如:电流表、电压表等)、指示灯、熔断器(各低压回路主回路熔断器、控制回路熔断器等)、柜内保护继电器、信号继电器、空气断路器、转换开关、插件。检查电源柜的功能是否完好并符合规范及设计要求。检查插件有无松动、变形,检查柜体面漆是否有损伤或脱落,框架变形程度等。对以上各项质量检查中存在的问题,列出质量检查明细单提交甲方并签字确认。
③电源柜内电缆在标识清楚后,用专业工具拆除,拆卸后电缆头用绝缘胶布绑扎好,然后从电源柜内抽出,放于桥架或电缆沟内。
④电源柜内端子应充分禁锢,确保相关插件保持其位置,并用胶带封住加固。
⑤用专用工具拆除柜体与底座之间的连接螺栓,然后铺设钢管轨道将电源柜移至室外,转移时应当注意控制好方向及温度,避免侧翻和磕碰。
⑥电源柜移至室外后,由专人负责用塑料薄膜包装袋包装。将电源柜吊装至仓库后,交由仓库保管员分类放置并保管好,吊装过程中严禁碰撞。

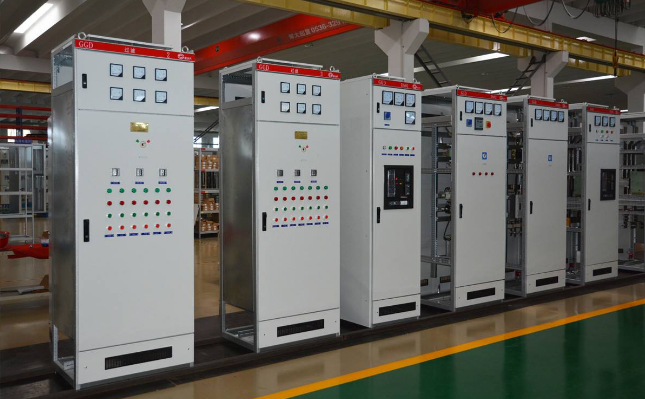

电气成套柜

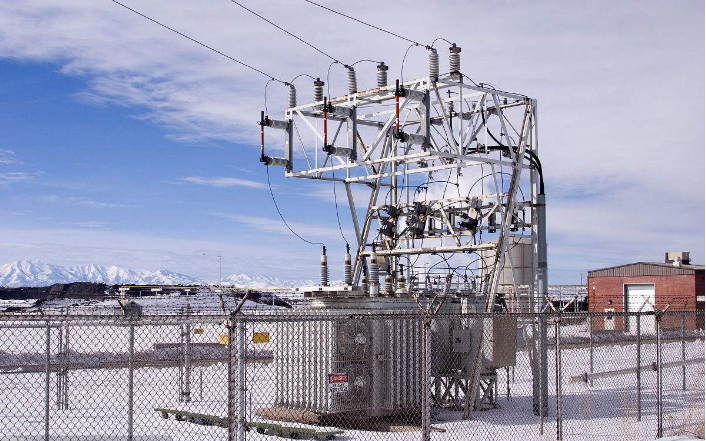

8、变压器拆除

①检查变压器外观是否完好,柜体漆面是否有损伤,框架变形程度,温度保护器及柜内散热风扇是否正常工作。
确认停电后,由电工负责做好标识后拆除高压电缆,并用绝缘胶布缠绕保护电缆头。
②由专人负责拆除固定变压器地脚螺栓,然后铺设钢管轨道将变压器移至室外,转移时应当控制好方向及温度,避免侧翻和磕碰。
③变压器移至室外后,由专人负责用塑料薄膜包装袋包装。将变压器吊装至仓库后,交由仓库保管员分类放置并保管好,吊装过程中严禁碰撞。


9、电缆拆除

①根据现场情况,清理好电缆沟与桥架上的障碍物。必须清理干净电缆沟内的石子瓦片,防止拖拉电缆时刮伤电缆外皮。
②清理电缆沟内的沙石时注意应使用特制工具,不得使用铁锹等锋利铁器,避免划伤电缆外皮。
③电缆切断前必须确定已完全停电,摸清每根电缆的用途及编号,切开点两端做好标记。
④拖拉电缆时注意对电缆的保护,翻越电缆沟时下面垫上保护垫,用力不要太猛,注意保护电缆。
⑤电缆接头处应包扎好,以防划伤其它电缆。
⑥按照电缆规格与长度选用合适的电缆轴缠绕,然后移交仓库保管员保管,并码放整齐。
⑦对拆除的电缆保护管要堆放整齐,做好记录,然后移交仓库保管员保管。

10、螺栓拆除
拆装螺栓的方法:螺栓的拆卸和装配方法通常与连接形式、损坏和锈死程度等因素有关。下面着重介绍双头螺栓的拆装;锈死螺栓螺母的拆卸;断头螺栓的拆卸方法。

A、双头螺栓的拆卸方法
①当要拆卸双头螺栓时,上扳手将上螺母拧紧在下螺母上,下扳手用力将螺母反时针方向转动, 螺栓就会拧出。
②如果双头螺栓为反丝(左旋)的话,上扳手拧紧螺母,下扳手用力将螺母顺时针方向拧出螺栓;
当要把双头螺栓装配到阀件上时,下扳手压紧下螺母,上扳手顺时针方向用力旋转上螺母,就可将双头螺栓拧紧在阀体上。
③如果双头螺栓为反丝的话,下扳手压紧下螺母,上扳手逆时针方向旋转上螺母,就可拧紧双头螺栓。
④其他方法:用特制的螺帽,上面有一只螺钉,起并紧双头螺栓的作用,螺帽内螺纹与双头螺栓同一规格。用时将双头螺栓旋入螺母中并紧螺钉,然后拧转螺帽,就可拧转双头螺栓。

B、锈死螺栓螺母的拆卸方法
①拆卸前,应用煤油浸透,并弄清螺旋方向,然后慢慢地拧松1/4左右,退回原来位置;这样反复进退几次,就可逐渐拧出螺栓。
②也可用手锤敲击螺栓及螺母四周,将螺纹振松,然后再拧松螺栓螺母(但在敲击的过程中,不要敲坏螺纹)。用敲击法难以拆卸的螺母,可用喷灯或氧炔焰加热,使螺母受热膨胀,迅速将螺母拧出。对难以拆卸的双头螺栓,③用煤油浸透后,可用管子钳卡在中间光杆位置上拧出。

C、断头螺栓的拆卸方法
①锉方榫拧出法和管子钳拧出法,适用于螺栓在螺孔外有5mm以上高度的断头螺栓;
②点焊拧出法适用于断头螺栓在螺孔外或断头螺栓与螺孔相平的条件下,它是由钻有比螺孔小的孔的扁钢制成,点焊填满孔后拧出;
③方孔楔拧出法适用于断在螺孔内的螺栓,方法是先将螺栓中间钻一小孔,用方孔锥具敲人小孔中,然后拧出;
钻孔攻丝恢复法适用于无法取出螺栓的情况,它是先将螺栓断面整平,打样冲后,用比螺纹内径稍小的钻头钻孔,最后按原螺纹攻丝而成。
④断头螺栓在采用以上拧出方法之前,应采取一些常规措施,如煤油浸透、清除表面油污锈迹(这点特别对点焊的拧出法更重要,否则焊不牢)。必要时,还可将螺栓周围加热,在热塑的条件下将螺栓拧出。对断头螺栓的拧出还可以采用化学腐蚀方法,适当清洗锈死和腐蚀的螺栓、螺孔,会加快断头螺栓的拧出(拧出螺栓后应用水冲洗螺孔,以免残存化学药剂腐蚀阀件。
