吹气式液位计在溶融釜液位测量中的使用经验

2022/4/28 0:47:55 分类:物位测量
文章地址://www.e-cumulus.com/tech/1771.html

低压法三聚氰胺生产过程中,系统压力和溶融釜液位的高低息息相关,因固体尿素本身的理化特性,在融化过程会挥发出氨气,而且容易结晶;加之溶融釜结构复杂,既有保温夹套层又安装有搅拌,对测量液体尿素的液位计要求条件苛刻,常用的法兰式液位计、雷达液位计、γ射线液位计等都由于溶融釜设备的构造以及液位尿素的理化特性而无法正常使用。针对这一问题,我们选用昌晖仪表制造有限公司吹气式液位计安装使用并取得了良好效果。

可以将吹气式液位计认为是非接触式液位测量仪表,可以对敞口以及密闭容器内的液体进行测量。吹气式液位计中,能够与被测介质接触的除了吹气管以外,其余如吹气装置与高精度单晶硅差压变送器YR-ER101等都未曾与被测介质进行接触,从而对差压变送器膜盒起到了保护作用,也相应减少了对仪表的维护力度,最终使得测量的可靠性得以增加。但是由于吹气装置能够确保流量气体的恒定输出,通过单晶硅差压变送器所测定的压力则能跟随吹气管出口压力的变化而变化,因此,单晶硅差压变送器输出的信号与介质液位高度则形成了一个对应的关系。

1、吹气式液位计原理及调试步骤
①以下是通过吹气式液位计原理

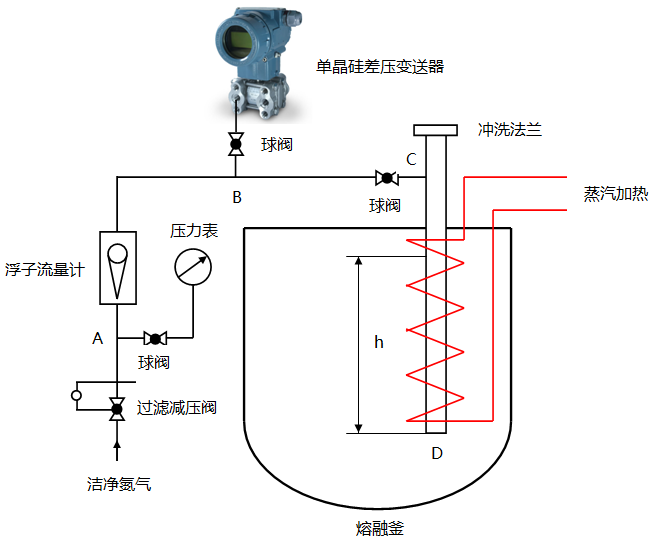

吹气式液位计原理图

如图所示:在敞口的溶融釜中插入一根导管,压缩氮气作为气源,首先经过过滤减压使压力PA降至某一恒定值,然后再经过流量计限流,其流量大小由浮子流量计指示。最后恒流气体从导管下端开口处逸出,均匀鼓泡通过液体进入大气。在忽略管内气柱静压的情况下:p=ρ×g×h,则h=p÷(ρ×g),从而可以推导出液位高度h(单位:m)。公式中p压力变送器测量值(单位:Pa);ρ为可以通过查询得到的介质密度(单位:kg/m3);g为9.8m/s2

②吹气式液位计调试步骤
首先压力0.4-0.6MPa的氮气经过滤减压至0.1MPa,通过调节流量计节流阀,使气体流量保持在100L/h刻度处,待吹气管末端每分钟大约有几十个气泡冒出即可投入使用。

2、吹气式液位计使用经验
①使用氮气作为吹气介质,管线上采用恒流阀和转子流量计保证吹气流量恒定,能大幅提高测量精度。
②AC管段选用304材质Φ14×2无缝管;CD管段考虑到液体尿素的容易结晶和腐蚀性强的理化特性,选用316L材质DN20无缝管;阀门选用304材质Φ10直通球阀。
③为了保证工作时CD管段内液体尿素的流动性,增加蒸汽加热管线和冲洗法兰口,蒸汽加热管线浸入部分选用316L 材质。
④考虑到吹气式液位计维护除堵的便利性,CD管段上增加了冲洗法兰口。

吹气法液位计只有吹气管和介质接触,其余管件和测量设备都安装在设备外,适合测量高温、高粘度、强腐蚀、易凝固结晶的介质,介质温度为139℃左右的溶融釜吹气式液位计可长期稳定可靠运行,为我们企业400℃左右熔盐槽液位计改造,奠定了基础,比起熔盐槽采用的γ射线液位计,吹气式液位计投资小,维修便利故障率低,而且更利于安全环保。
