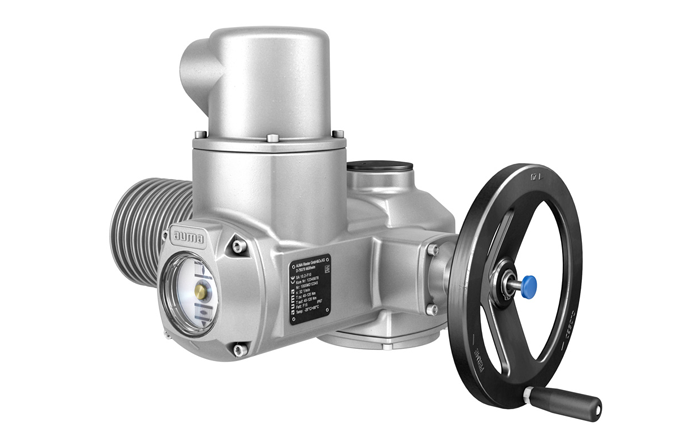

多回转电动装置以AC380V三相交流电(也有AC220V单相交流电)为动力源，使用三相(或单相)电动机带动齿轮或蜗轮蜗杆，最后驱动阀杆产生运动使阀门打开或关闭。多回转式电动装置大多配套截止阀、闸阀等，执行机构内部设有行程开关和力矩开关，当行程或安全力矩越限时会切断电机电源，保护阀门不受损坏。昌晖仪表在本文分享配多回转电动装置电动阀门调校方法和步骤。

1、多回转电动装置转矩控制机构调整
①按照随多回转电动装置提供的转矩特性曲线，从小转矩值开始，逐渐增大关方向转矩值直到阀门关严为止。
②根据配多回转电动装置电动阀门工作特性调整开方向转矩，一般开方向转矩要比关方向转矩大。
③开放向转矩调整和关方向转矩调整均在空载无介质等因素下进行，在介质存在压力、温度时应注意配多回转电动装置电动阀门能否关严，如关不严则要适当增加多回转电动执行机构关方向转矩值，确保能关严且能打开。

2、多回转电动装置行程控制机构调整
①多回转电动装置关行程调整
手动将配多回转电动装置电动阀门关严，回半圈，松开关闭阀门方向的行程开关调整锁紧装置，按箭头指示方向，旋转凸轮使阀门完全关闭时关行程开关刚好动作，紧固行程开关调整锁紧装置，将配多回转电动装置电动阀门开启几圈后再关方向动作，检查关行程开关动作是否与阀门关到位一致。如不合要求，可以按上述程序重新调整。
②多回转电动装置开行程调整
在关行程调整好以后，将配多回转电动装置电动阀门开到全开位置，回半圈，松开行程开关调整锁紧装置，按箭头指示方向，旋转凸轮使开行程开关刚好动作，紧固行程开关调整锁紧装置，将配多回转电动装置电动阀门关闭几圈后再开方向动作，检查开行程开关动作是否与阀门开到位一致。如不合要求，可以按上述程序重新调整。

3、配多回转电动装置电动阀的带电调试
①对于分体式电动阀调试，带电动作前进行试操作，先只送上控制电源，检查控制回路是否可靠。再合上主回路电源，以点动方式检查相序，确认电动阀开关操作和阀实际开关方向一致。
②对于不具有鉴相功能或具有鉴相功能但不能自动鉴相的整体型配多回转电动装置电动阀门也必须进行相序检查。
③对于一体化的智能型阀门，根据实际需要进行相关参数设置。配多回转电动装置电动阀门关方向的旋转方式(顺时针或逆时针)，行程中断方式(行程或力矩)，开关力矩值，各继电接点输出功能及状态(动合或动断)选择，以配多回转电动装置电动阀门实际开关位置进行开关行程到位确认。

4、配多回转电动装置电动阀门联调试验
①在控制室CRT画面操作所检修电动门，阀门运动方向应与指令方向一致，反馈准确无误。如有故障，去现场电动阀门、配电箱处检查、处理。
②有特殊要求的配多回转电动装置电动阀门，如联锁开、联锁关等，不满足联锁条件时，请相关部门配合(运行人员)，在DCS内部设定满足条件后，进行联锁开、联锁关试验工作，直至电动阀门动作准确无误。

5、电动阀门调校结束后现场清理、系统恢复
①配多回转电动装置电动阀门现场、配电箱内、中端柜内设备及周围，应清扫干净，设备见本色，油漆脱落应重新油漆，现场设备挂牌清晰、正确。
②测量回路接线号牌清晰、齐全，接线正确美观，用手轻拉接线无松动，进出线口已封堵。
③原工作电源回路已恢复，和善盘内电源开关，DCS中阀门状态显示与实际相符。
