仪表工如何看懂呼号法仪表电气接线图

2017/12/3 15:44:32 分类:调试维修
文章地址://www.e-cumulus.com/tech/1636.html

仪表系统接线涉及仪表接线和电气接线,仪表工要看懂仪表系统的实际接线还需要熟悉常用电气符号和仪表电气接线图。昌晖仪表工程师在本文着重介绍仪表工如何看懂呼号法仪表电气接线图。

1、仪表电气接线图知识
仪表电气接线图是用来表达一个测量或控制系统中所有仪表、控制装置及部件连接关系的图纸。它把安装、投运、维护等所需的全部信息方便地表达在一幅或多幅图纸上,使测量或控制系统信息具有完整性和准确性,便于仪表工和各类人员之间的交流和理解。

仪表电气接线图都是采用规定的图形符号和文字符号组合而成,并且与仪表盘、柜正面布置图,仪表自控设备一览表,工艺控制流程图等配套使用。

仪表电气接线大多是指仪表盘、箱内部仪表与仪表,仪表与接线端子的连接,有时也把仪表气源管路包括在内。仪表电气接线线号通常有以下三类方法。

①相对呼应编号法。

相对呼应编号法应用最普遍,是把导线的一头标上该线另一头所到仪表或设备的位号,然后在位号后再标注接线端的编号。相对呼应编号法绘出的图纸清晰,整齐而不混乱,便于施工和读图。

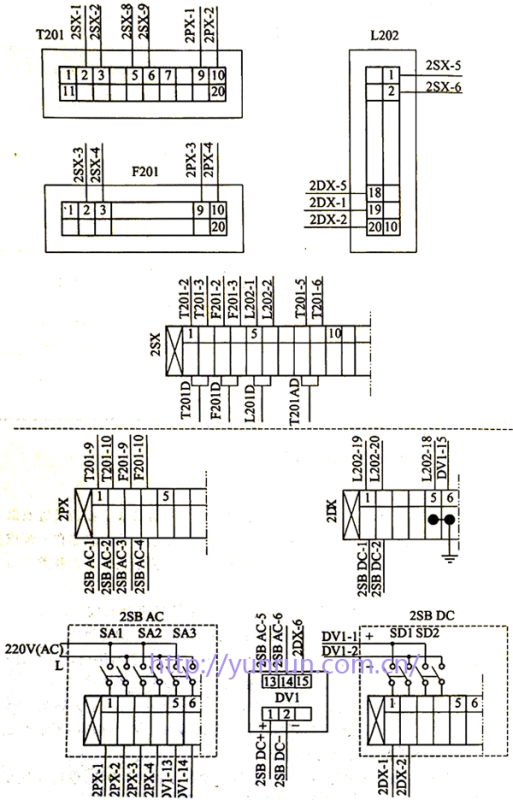

呼号法仪表电气接线示意图

图1   呼号法仪表电气接线示意图

②直接连接法。

该方法只是用在仪表数量很少的箱柜上,可以很直观地反映端子与端子、仪表与端子间的相互连接关系但不适用于仪表及端子数量多的场合。

③单元接线法。

该方法是把线路上有联系而在仪表盘背面或框架上安装又相邻近的仪表划归为一个单元,用虚线将它们框起来,视为一个整体,编上该单元代号,每个单元的内部连线不必画出。该法对仪表工的要求较高,因此有一定的局限性。

2、仪表电气接线图识读方法
仪表电气接线图普遍采用相对呼应编号法,其编号规律是先是去向号,后是接线点号的顺序,在去向号与接线点号之间用一横短线隔开现结合图1进行识读。

图中:T201、F201、L202是显示仪表,2SBAC、28BDC是供电开关箱,DV1是24V电源箱,2SX、2PX、2DX是接线端子。现以T201仪表的接线为例进行说明。220V的电源经过2SBAC供电开关箱的SA1开关,从电源箱的1、2端子接至2PX的1、2端子下端,然后再从端子上端接至T201仪表的9、10号端子,完成供电任务。从现场来的热电偶信号通过补偿导线T201D,接至2SX的1、2端子下端,再从端子上端接至T201仪表的2、3号端子,完成温度测量任务。其他接线你试着走走看,你会发现相对呼应编号法接线原来就是这么直观。当然,前提是你需要了解和熟悉相关仪表的测量原理及接线端子的作用,你也不用太着急,有空时多看看仪表说明书,慢慢地就会了解和熟悉了。
