汽包水位连锁保护动态试验该如何做?

2017/9/21 17:37:14 分类:物位测量
文章地址://www.e-cumulus.com/tech/1543.html

新投运或运行中的锅炉都必须进行汽包水位高、低水位保护动态试验,以检验控制系统的动作状态及可靠性。昌晖仪表工程师在本文分享汽包水位保护动态试验的具体内容、步骤和方法。

1、汽包水位高低水位保护动态试验准备
①检查汽包水位取样管路无泄漏点。
②试验前必须检查汽包水位测量设备的工作状态应正常。
③试验过程中,保持锅炉压力参数稳定在较高值。
④试验中涉及的设备停、送电以及设备操作等工作,应由运行人员确认无误后执行,检修人员不得操作。
⑤试验需要进行投停的保护,应履行保护投停手续。制定运行人员确认无误后执行,检修人员不得操作。
⑥事件站工作恢复。装好打印纸,在工作位上以便记录。做好历史趋势,包括三个回味值:高、低水位送MFT信号;汽包压力信号。

2、汽包水位保护试验内容
①高水位试验。
A、高水位试验时,履行保护投停手续,解除汽包水位高跳闸保护。
B、缓慢上水到达汽包水位高跳闸值(汽包水位高、低水位跳闸设定值确定请参阅《如何设置锅炉水位高低报警和连锁》技术文章)。在此过程中,记录经过修正的汽包水位数值,同时用历史趋势记录水位送MFT的信号和水位值。
C、当两个汽包水位值到达水位高于MFT的动作值的时候。测量、记录汽包水位高跳闸是否送出。确认保护动作准确无误。

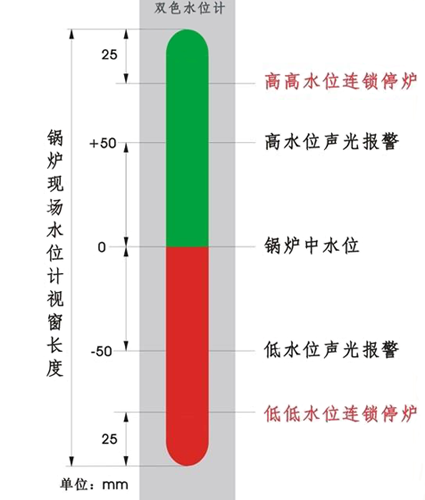

锅炉水位高低保护值设定

②低水位试验
A、高水位试验完成后,马上做低水位试验。解除低水位MFT保护(保留炉水泵差压低于MFT保护)。缓慢降低水位至汽包水位低于跳闸值。在此过程中,记录经修正的汽包水位数值。
B、当其中两个汽包水位值低于跳闸值时,汽包水位低跳闸动作。确认保护正常动作。送锅炉MFT信号发出。
C、汽包水位低跳闸动作后,测量、记录汽包水位信号、汽包水位低跳闸信号。

3、汽包水位保护试验结束
①试验结束,恢复信号及回路,履行保护投停手续,投入汽包水位高、低保护。
②试验结束后,整理试验记录及SOE记录。
