为什么开关电源选65kHz或100kHz作为开关频率

2017/9/5 20:22:16 分类:电子技术
文章地址://www.e-cumulus.com/tech/1518.html

为什么开关电源常选65kHz或者100kHz左右范围作为开关频率?昌晖仪表电源开发工程师带您从本文中寻找答案。

开关电源常选65kHz或者100kHz左右范围作为开关频率,有人认为是IC厂家生产这样的IC,当然这也有原因。每个电源的开关频率会决定什么?

还会有人说频率高了EMC不好过,一般来说是这样,但这不是必然,EMC与频率有关系,但不是必然。想象我们的电源开关频率提高了,直接带来的影响是什么?当然是MOS开关损耗增大,因为单位时间开关次数增多了。如果频率减小了会带来什么?开关损耗是减小了,但是我们的储能器件单周期提供的能量就要增多,势必需要的变压器磁性要更大,储能电感要更大了。选取在65kHz到100kHz左右就是一个比较合适的经验折中,电源就是在折中合理化折中进行。

假如在特殊情形下,输入电压比较低,开关损耗已经很小了,不在乎这点开关损耗吗,那我们就可以提高开关频率,起到减小磁性器件体积的目的。

[关键]如何选择合适IC的开关频率?主流IC的开关频率为什么是大概是这么一些范围?
开关频率和什么有关,说的是普遍情况,不是想钻牛角尖!好多IC还有什么不同的频率。大家可用发散思维去注意到这些问题!这里想说的普遍情况,主要想提的是开关频率和什么有关,如何去选择合适开关频率,为什么主流IC以及开关频率是65kHz到100kHz左右,注意不是一定,是普遍情况,让新手区理解一般行为。当然开关电源想怎么做都可以,要能合理使用。

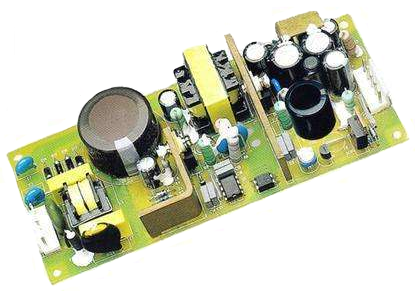

开关电源
以下是网友与昌晖仪表开关电源工程师的一些问答对话,分享给大家:
1、你是如何知道一般选择65kHz或者100kHz,作为开关电源的开关频率的?
答:昌晖仪表工程师普遍调研大厂家主流IC,65kHz或者100kHz比较多,当然也有一些在这范围附近,还有一些可调的开关频率。数显表的开关电源也是基于这样的思路去设计的。

2、又是如何在工作中发现开关电源开关频率确实工作在65kHz,或100kHz的。
答:从设计角度考量,普遍电源使用这个范围。
3、有两张以上的测试65kHz、100kHz频率的图片说明吗?
答:何止二张图片,毫无意义。
4、你是否知道开关电源可以工作在1.5Hz?
答:工作没有什么不可以,纯属钻牛角尖,做技术切忌钻牛角尖。昌晖工程师认为了解为什么普遍电源不工作在1.5Hz更有意义,做出1.5Hz的电源纯属毫无意义的事情。

[温馨提示] 做技术人员切忌钻牛角尖,咱们不是校园研究派,是需要将理论与实践现结合起来,做出来的产品才是有意义的产品!
