正转、正反转、定时和多地控制等的PLC线路和梯形图

2018/9/5 21:40:48 分类:PLC应用
文章地址://www.e-cumulus.com/tech/1476.html

昌晖仪表在本文分享电气正转控制、正反转控制、定时控制、多地控制、定时器与计数器组合延长定时控制、多重输出控制和载报警控制通过PLC实现时的PLC线路和梯形图,这是PLC初学者入门实战的需要掌握的最基本知识。

1、起动、自锁和停止控制的PLC梯形图线路
起动、自锁和停止控制是PLC最基本的控制功能。起动、自锁和停止控制可采用驱动指令(OUT),也可以采用置位指令(SET、RST)来实现。

◆ 采用线圈驱动指令实现起动、自锁和停止控制的PLC线路与梯形图
采用线圈驱动指令实现起动、自锁和停止控制的PLC线路与梯形图

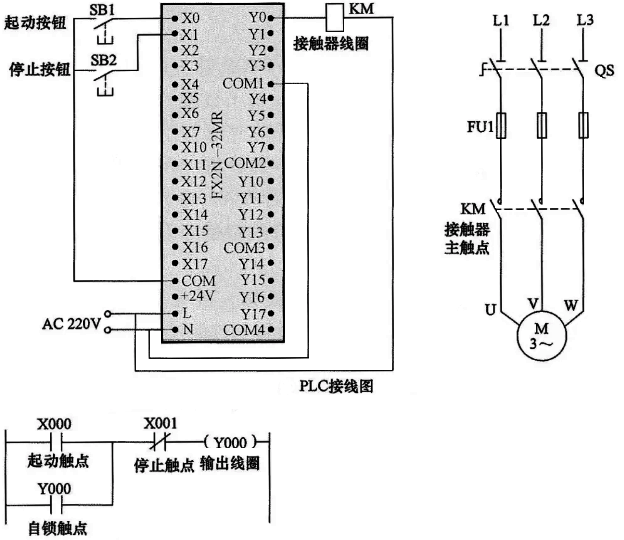

图1   采用线圈驱动指令实现起动、自锁和停止控制的PLC线路与梯形图

◆ 采用置位复位指令实现起动、自锁和停止控制的梯形图

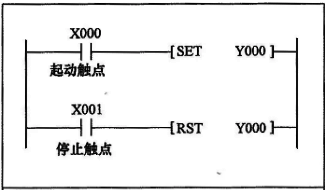

图2   采用位置复位指令实现起动、自锁和停止控制的PLC线路与梯形图
其PLC接线图与上图所示线路是一样的。


2、正、反转联锁控制的PLC线路与梯形图
正、反转联锁控制的PLC线路与梯形图

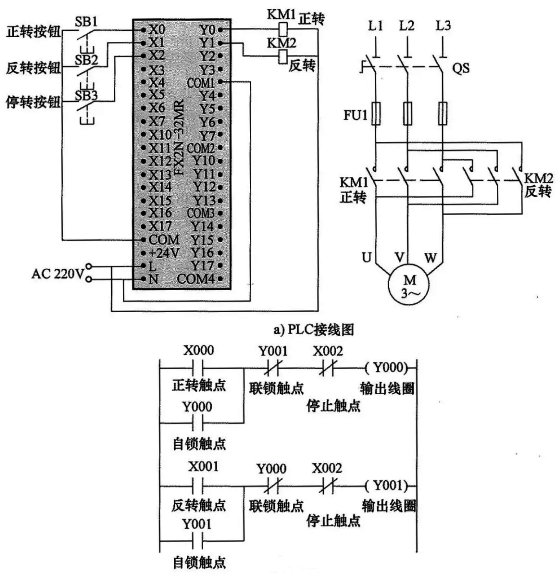

图3 正、反转联锁控制的PLC线路与梯形图

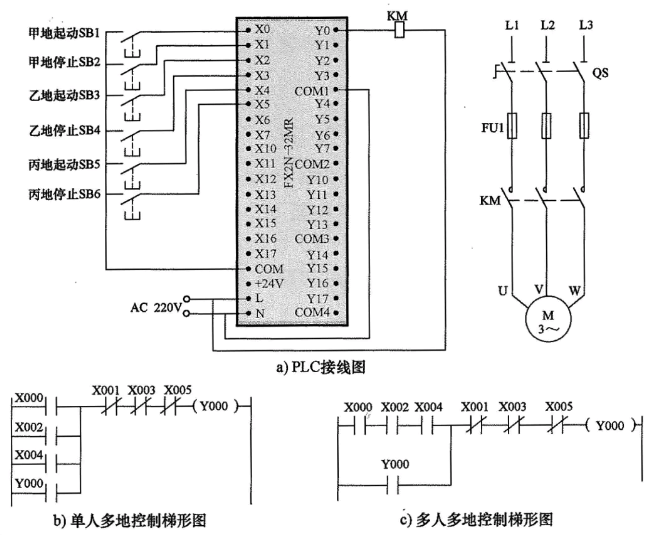

3、多地控制的PLC线路与梯形图
多地控制的PLC线路与梯形图
图4  多地控制的PLC线路与梯形图
单人多地控制如图a、b所示,多人多地控制如图a、c所示。

4、定时控制的PLC线路与梯形图

延时起动定时运行控制的PLC线路与梯形图
延时起动定时运行控制的PLC线路与梯形图

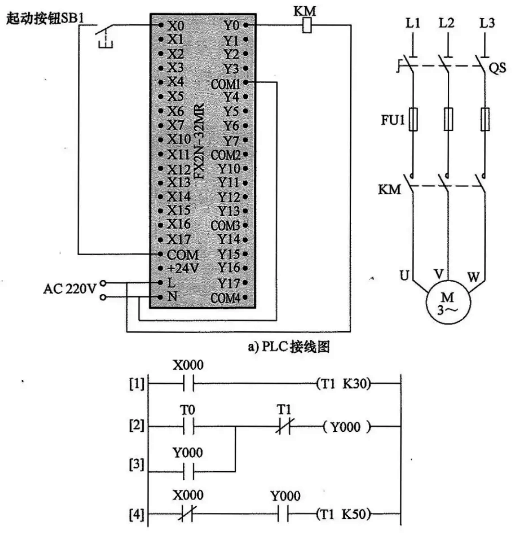

图5  延时起动定时运行控制的PLC线路与梯形图

◆ 多定时器组合控制的PLC线路与梯形图
一种典型的多定时器组合控制的PLC线路与梯形图

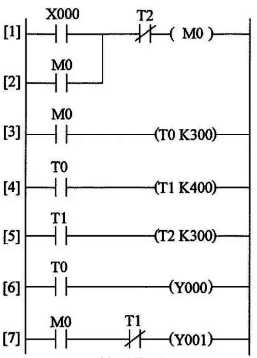

图6  一种典型的多定时器组合控制的PLC线路与梯形图

5、定时器与计数器组合延长定时控制的PLC线路与梯形图

三菱FX系列PLC的最大定时时间为3276.7s(约54min),采用定时器和计数器可以延长定时时间。
定时器与计时器组合延长定时控制的PLC线路与梯形图

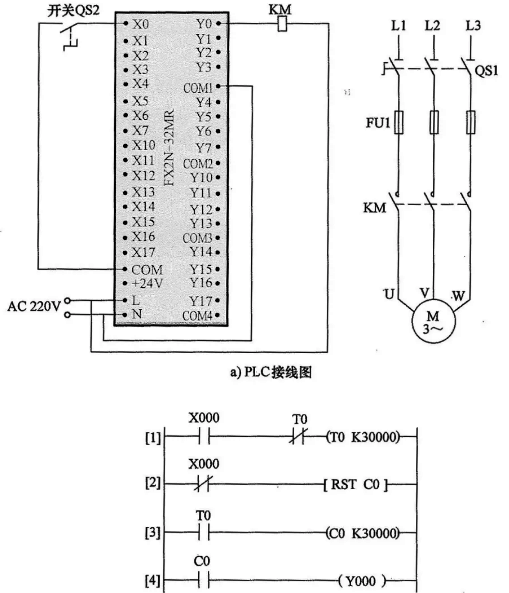

图7 定时器与计时器组合延长定时控制的PLC线路与梯形图

6、多重输出控制的PLC线路与梯形图

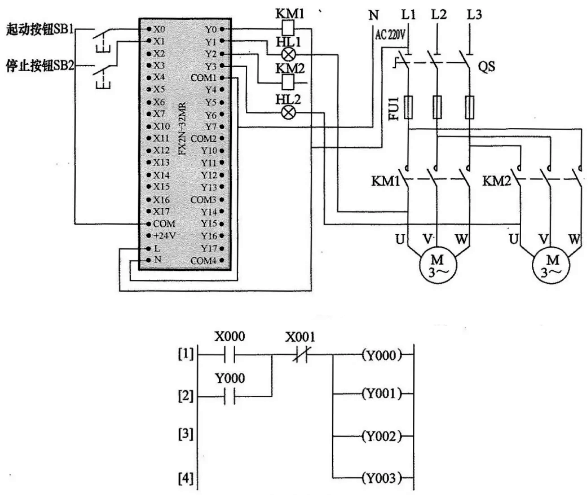

图8 多重输出控制的PLC线路与梯形图

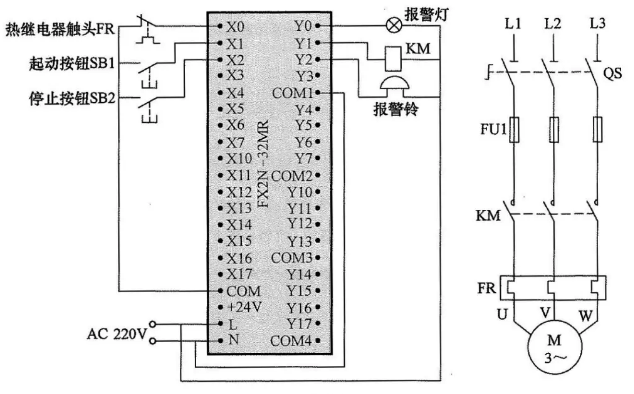

7、过载报警控制的PLC线路与梯形图

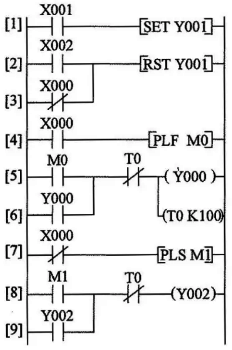

图9 过载报警控制的PLC线路与梯形图
作者:蔡杏山,笔者编著有《现代电工技能实战自学手册》一书
