昌晖仪表谈电磁流量计选型及必需参数

2017/5/22 0:53:21 分类:流量测量
文章地址://www.e-cumulus.com/tech/1374.html

电磁流量计选型非常重要,它决定着能否在用户现场正常、可靠的工作。虽然这方面的文章很多,但总是有些笼统,这里昌晖仪表再谈一下电磁流量计选型的问题。

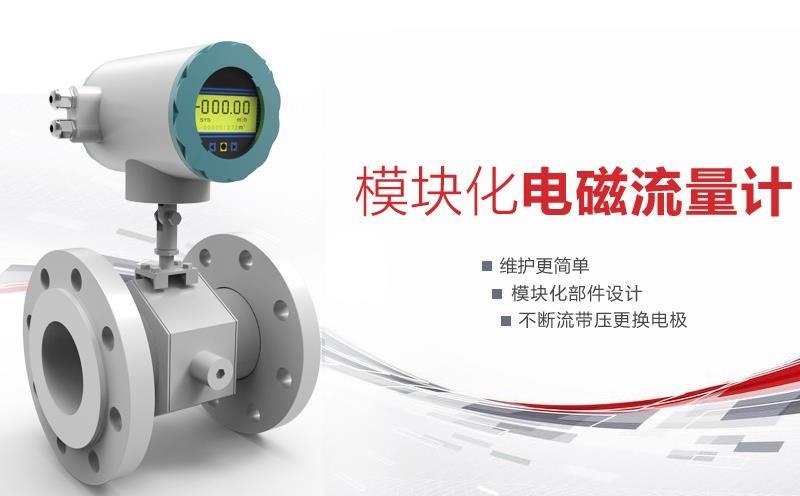

昌晖电磁流量计

◆ 用户要提供的现场工艺参数

由于电磁流量计是现场仪表,所以现场的工艺参数是电磁流量计选型的基本。这方面的数据一般都是由用户进行提供,要求提供的参数一定要准确、可靠。
①被测液体种类(包括具体的成分组成、浓度高低);
②被测液体的常用流量、最大和最小流量;
③现场工艺管径、以及管道的材质等(是金属管道还是是非金属管道?还是带内衬的金属管道等);
④被测液体的温度;
⑤管道内的压力;
⑥被测流体的电导率(由用户提供)
⑦最好也能提供电磁流量计的安装位置(工况条件等等)
⑧如果是更换老的电磁流量计,最好能提供原来电磁流量计的法兰标准和连接形式,以及原来电磁流量计长度尺寸,否则有时会引起新购仪表在现场无法安装。

◆ 用户提供其它方面的要求
①结构形式:是要分体式还是一体式,如是分体式,需要提供传感器和转换器之间的距离,以便生产商能提供准确的通讯电缆;
②防护等级:由于安装位置的因素,所以用户方要提供准确的防护等级的要求,以便电磁流量计能够充分的适应现场环境;
③通讯方式:电磁流量计有多种通讯方式可以选择,用户可根据自己的需要来进行合理的选择。
④是否防爆;
⑤附件要求:配套法兰和紧固件是现场安装电磁流量计必不可少的附件。如果是更换仪表,则可以省去,否则必须要在订货中订购。
⑥其它用户的特殊要求,都要准确的告知生产商的业务员,在订货单中的备注内,详细说明。

◆ 用户自行选型或生产商业务人员选型
①根据了解到的被测介质的特性,确定是否能够使用电磁流量计
注:电磁流量计只能测量导电液体流量,而气体、油类和绝大多数有机物液体一般不导电或电导率很低。

②根据了解到的被测液体的特性,确定电极材料
注;选用哪种电极应根据介质性质查相关资料手册或咨询生产企业的业务人员、技术人员,绝对不能盲目选择,很容易导致选型的错误,引起使用中出现问题。电极的选型较为复杂,特别是用户介质为混合溶液时,更不容易选对正确的电极材质。在选型时,可配合腐蚀表进行选择。如有条件,最好进行刮片试验等耐腐蚀测试。

③根据了解到的介质温度确定采用何种衬里
注:衬里的选型原则-电磁流量计衬里的选择主要从衬里材料、主要性能、最高介质温度、适用范围等几个方面进行选择,应根据实际需要和测量介质要求进行合适的选择。常见电磁流量计衬里材料包括:聚四氟乙烯(F4)、聚全氟乙丙烯(F46)、PFA、聚氯丁橡胶。
聚四氟乙烯(PTFE)
这是一种化学性能最稳定的塑料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。不耐三氟化氯、告诉液氟、液氧、自氧的腐蚀。最高介质温度130℃,适用于做测量浓酸、碱、卫生类介质的电磁流量计衬里。
聚全氟乙丙烯(F46)
聚全氟乙丙烯性能和PTFE相仿,耐磨性、可进行浇注成型,抗负压能力高于聚四氟乙烯。加钢网以后,抗负压能力较强。最高介质温度为130℃。
PFA
PFA主要性能和与四氟乙烯相同,耐磨性、抗负压能力高于PTFE。但成本较昂贵。最高介质温度150℃。
聚氯丁橡胶

聚氯丁橡胶有极好的弹性,高度扯断力,耐磨性能好;耐一般低浓度酸碱盐介质的腐蚀,不耐氧化介质的腐蚀。最高介质温度80摄氏度,适用于作为测量水、污水、弱磨损性的泥浆矿浆和弱酸碱液体。

④根据了解到的介质压力,选择表体法兰规格

注:电磁流量计执行的法兰标准通常为GB9119-2010 (≤4.0MPa) 、GB9119-2010 (>4.0MPa) ;对于其它标准的法兰,必须要在备注中清晰的注明执行标准,压力等级和密封形式。

⑤确定介质的电导率
注:a、电磁流量计的电导率不得低于5uS/cm。
b、自来水的电导率约为几十到上百个uS/cm,一般锅炉软水(去离子水)导电,纯水(高度蒸馏水)不导电。
c、气体、油和绝大多数有机物液体的电导率远低于5uS/cm,不导电或电导率超过电磁流量计的要求。

结合上述的所有条件,确定电磁流量计型号规格。昌晖仪表制造有限公司温馨提示:在电磁流量计选型的时候一定要多沟通和交流,不能靠主观臆断,要实事求是,这样才能正确的选出最适合现场使用的电磁流量计。
