昌晖仪表:光耦合器6N137在A/D转换电路中的应用

2017/5/12 13:59:35 分类:电子技术
文章地址://www.e-cumulus.com/tech/1368.html

光耦合器(光电隔离器)是电子线路中隔离电压冲击及噪声串扰的优选器件,具有休积小、隔离效果好、价格便宜、便于安装等特点。昌晖仪表结合A/D转换电路的实例,以6N137为典型芯片,详细介绍光耦合器(光电隔离器)的性能和使用方法。

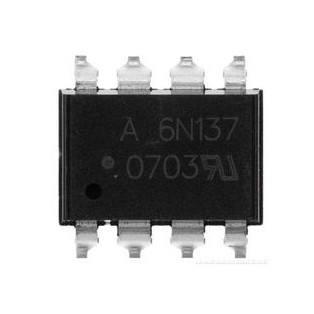

光耦合器6N137
一、6N137原理及典型用法
6N137的结构原理如图1所示,信号从脚2和脚3输入,发光二极管发光,经片内光通道传到光敏二极管,反向偏置的光敏管光照后导通,经电流一电压转换后送到与门的一个输入端,与门的另一个输入为使能端,当使能端为高时与门输出高电平,经输出三极管反向后光电隔离器输出低电平。当输入信号电流小于触发阂值或使能端为低时,输出高电平,但这个逻辑高是集电极开路的,可针对接收电路加上拉电阻或电压调整电路。
6N137结构原理图                           6N137使用方法
图1  6N137结构原理图                                                                                 图2 6N137使用方法

6N137简单的结构原理原理如图2A所示,若以脚2为输入,脚3接地,则真值表如附表所列,这相当于非门的传输。若希望在传输过程中不改变逻辑状态,则从脚3输入,脚2接高电平。
6N137真值表


输入                          使能                            输出
H                               H                                 L
L                                H                                 H
H                               L                                  H
L                                L                                  H

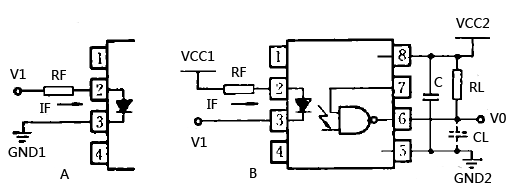

隔离器使用方法如图2B所示,假设输入端属于模块Ⅰ,输出端属于模块。输入端有A、B两种接法,分别得到反相或同相逻辑传输,其中RF限流电阻。发光二极管正向电流0-250μA ,光敏管不导通;光二极管正向压降注12-1.7V,正向电流6.5-15mA,光敏管导通。若以B方法联结,TTL电平输入,VCc1为5V时,RF可选500欧姆左右。如果不加限流电阻或阻值很小,6N137仍能工作,但发光二极管导通电流很大,对VCC1有较大冲击,尤其是数字波形较陡时,上升、下降沿的频谱很宽,会造成相当大的尖峰脉冲噪声,而通常印刷电路板的分布电感会使地线吸收不了这种噪声,其峰-峰值可达100mV以上,足以使模拟电路产生自激,A/D 不能正常工作。所以在可能的情况下,RF应尽量取大。输出端由模块供电,VcC2=4.6-5.5V。VOC2(脚8)和地(脚5)之间必须接一个0.1μF高频特性良好的电容,如瓷介质或钮电容,而且应尽量放在脚5和脚8附近。这个电容可以吸收电源线上纹波,又可以减小光电隔离器接受端开关工作时对电源的冲击。脚7是使能端,当它在0-0.8V时强制输出为高(开路));当它在2.0-VCC2时允许接收端工作,见附表。脚6是集电极开路输出端,通常加上拉电阻RL。虽然输出低电平时可吸收电流达13mA,但仍应当根据后级输入电路的需要选择阻值。因为电阻太小会使6N137耗电增大,加大对电源的冲击,使旁路电容无法吸收,而干扰整个模块的电源,甚至把尖峰噪声带到地线上。一般可选4.7kΩ,若后级是TTL输入电路,且只有1到2个负载,则用47kΩ或15kΩ也行。CL出负载的等效电容,它和RL影响器件响应时间,当RL=350Ω,CL=15pF时,响应延迟为48-75ns。注意:6N137不应使用太多,因为它的输入电容有60pF,若过多使用会降低高速电路的性能。情况允许时,考虑把并行传输的数据串行化,由一个光电隔离器传送。

二、6N137应用实例
信号采集系统通常是模拟电路和数字电路的混合体,其中模数变换是不可缺少的。从信号通路来说,A/D变换之前是模拟电路,之后是数字电路。模拟电路和AD变换电路决定了系统的信噪比,而这是评价采集系统优劣的关键参数。为了提高信噪比,通常要想办法抑制系统中噪声对模拟和AD电路的干扰。在各种噪声当中,由数字电路产生并串入模拟及AD电路的噪声普遍存在且较难克服。数字电平上下跳变时集成电路耗电发生突变,引起电源产生毛刺,通常对开关电源影响比线性电源大,因为开关电源在开关周期内不能响应电流突变,而仅由电容提供电流的变化部分。一般数字电路越复杂,数据速率越高,累积的电流跳变越强烈,高频分量越丰富。而普通印刷电路的分布电感较大,使地线不能完全吸收逻辑电平跳变产生的电流高须分量,产生电压的毛刺,而这种毛刺进入地线后就不能靠旁路电容吸收了,而且会通过共同的地线或穿过变压器,干扰模拟电路和AD转换器,其幅度可高达几百毫伏,足以使AD工作不正常。

在昌晖仪表研制的某数据集系统,要求信噪比1000,12位量化级别,并行数据传输,数据传输率500kBs/。要达到上述要求,A/D能否达到转换精度是个关键。在未采用光电隔离器的电路中,虽采取了一系列措施,但因各模块间地线相联,数字电路中尖峰噪声影响仍较大,系统信噪比只达500。故我们采用6N137将模拟电路及AD变换器和数字电路彻底隔离,,如图3所示。
带光电隔离器的数据采集系统
                         图3   带光电隔离器的数据采集系统

电源部分由隔离变压器隔离,减少电网中的噪声影响。数字电源和模拟电源不共地,由于模拟电源一般只有±15V,而A/D转换器还需要+5电源,为使数字电路与模拟电路真正隔离,+5电源由+15V模拟电源经DC-DC变换器得到。模拟电路以及A/D转换电路与数字电路的信号联系都通过6N137。逐次比较型A/D并行输出12位数据,每一路信号经缓存器后送入6N137的脚3,进行同相逻辑传输至数字电路,输入端限流电阻选用470Ω,输出端上拉电阻选用47kQ,输出端电源和地间(即6N137的脚8和脚5间)接0.1μF瓷片电容,作为旁路电容以减少对电源的干扰。6N137的使能端接选通信号,使6N137在数据有效时才工作,减少工作电流。模拟电路和A/D转换所需的各路控制信号也通过6N137接收,接法同上,在时序设计中要特别注意6N137约有50ns的延时。与未采用光电隔离器的数据采集电路相比,系统信噪比提高了一倍以上,满足了系统设计要求。
文章作者:邵晖    舒嵘
