罗斯蒙特3051压力变送器在我国各行业均有使用，昌晖仪表总结安装调试罗斯蒙特3051压力变送器的经验分享给大家，通过安装变送器、 设置跳线、 接线通电、 参数设置和量程调整五个步骤搞定3051变送器安装与调试。

罗斯蒙特提出的安全警示
罗斯蒙特在安装3051压力变送器的技术文档中对安全操作做出规定，需要大家在施工中严格遵循规范，文档中的原文如下：
1、爆炸可能会导致死亡或者重伤：
变送器在爆炸性环境下安装必须符合地方、国家和国际的相关标准、规范以及准则。请查阅罗斯蒙特 3051产品参考手册的防爆章节(Approvals section)所列与安全安装相关的限定条款。
• 当在爆炸性气体环境下连接HART手操器之前，应确保回路中仪表的安装符合本质安全或非易燃现场接线的准则。
• 通电时，不得在爆炸性/易燃性环境下拆卸变送器表盖。

2、触电会导致死亡或者重伤：
• 应避免与引线或接线端子相接触。引线上可能存在的高压会引起触电。本产品关键零部件是膜头，请注意在安装及使用过程中不要损伤。

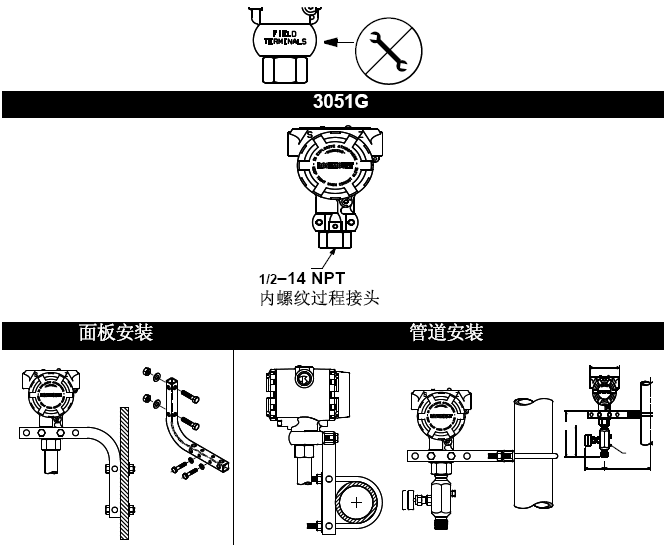

步骤 1：安装罗斯蒙特3051压力变送器
①不要直接在压力变送器电子外壳上施加转矩。为了避免外壳损坏，只可以在六角形的过程接头上施加转矩。



压力变送器测量液体压力时安装要求                                          压力变送器测量气体压力时的安装要求
①将分流接头安装于管道侧面。                                                 ①将分流接头安装于管道的侧面或顶部。
②将罗斯蒙特3051压力变送器安装在分流接头的侧面或底部。    ②将罗斯蒙特3051压力变送器安装在分流接头水平位置或顶部。


压力变送器测量蒸汽压力时的安装要求
①将分流接头安装于管道侧面。
②将罗斯蒙特3051压力变送器安装在分流接头的侧面或底部。
③将引压管内充满冷却水。

表压压力变送器的方向

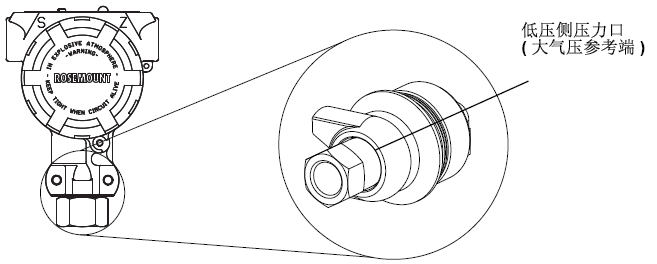

低压侧压力口（大气压参考端）位于表压压力变送器的脖颈处，在电子外壳的后面。此压力口的通道位于外壳和压力传感器之间，在变送器上360度环绕。 (见图 1.) 保持通道的畅通, 包括但不限于由于安装变送器时产生的喷漆，灰尘和润滑脂，以至于保证过程通畅.表压压力变送器低压侧的压力口


图1   表压压力变送器低压侧的压力口

步骤 2：设定跳线
如果没有安装报警(alarm)或写保护(securit)的跳线，变送器会按照默认的方式进行工作，即报警设定在high，写保护设定在off。
①如果变送器已经安装，确保回路的安全，然后关闭电源。
②拆下与接线端子相对一侧的表盖。注意：不要带电在爆炸性气体环境下拆卸变送器。

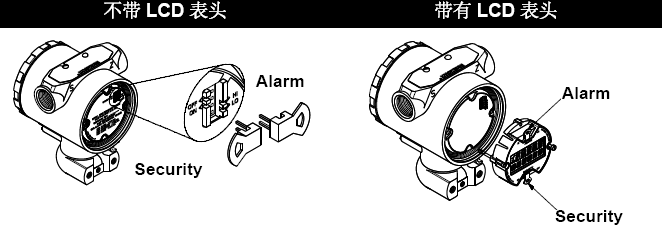

③重新设置跳线。不要接触导线和接线端子。跳线在变送器的位置以及ON和OFF的位置参见图2。
④重新安装变送器的表盖。为了符合防爆的要求，表盖必须拧到底。


图2   3051G变送器电子线路板

步骤 3：罗斯蒙特3051压力变送器接线通电
按照下列步骤进行接线：
①拆下标记“FIELD TERMINALS”电子外壳。
②将正极导线接到 “PWR/COMM+” 接线端子上，负极导线接到 “–”接线端子上。注意不得将带电信号线与测试端子(test)相连，因通电将损坏测试线路中的测试二极管。应使用屏蔽的双绞线以获得最佳的测量效果。为了保证正确通讯，应使用24AWG或更高的电缆线，但是不要超过5000英尺(1500米)。
③用导管塞将变送器壳体上未使用的导管接口密封。
④如果可以，安装接线时使用一个滴水环管。使滴水环管的底部低于导管连接口和变送器壳体。
⑤重新拧上表盖图3为3051G变送器供电及与HART手操器通讯的接线图。


图3   接线原理图(4–20mA 变送器)

电源
直流电源的波动应该小于2%。总的负载电阻等于信号线电阻，显示仪表、指示仪以及相关部件的负载电阻的总和。应注意，若使用本质安全栅，则安全栅的电阻必须计入其中。回路最大电阻=43.5(电源电压–10.5)

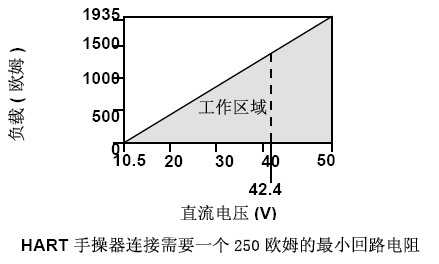

图4     负载极限 (4-20mA 变送器)

步骤 4: 参数设置

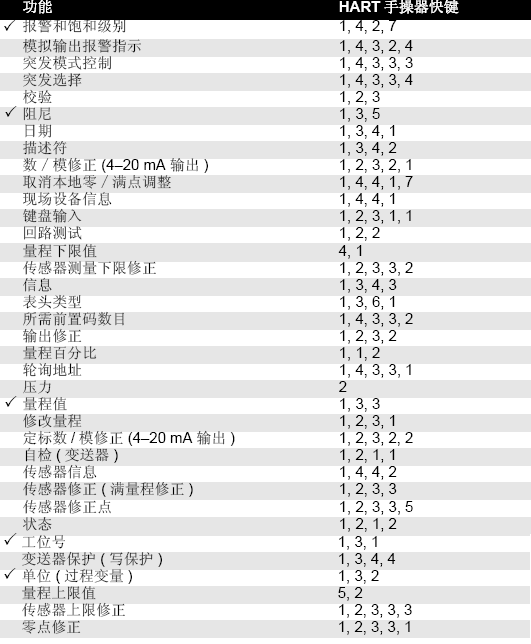

有记号(√) 标记的为基本的设置参数。作为配置和启动过程的一部分，这些参数必须设定。



步骤 5:：量程调整
注意：罗斯蒙特公司(Rosemount Inc.)出厂的变送器已完全按照用户要求或按照默认的满量程进行了校验。

零点修正

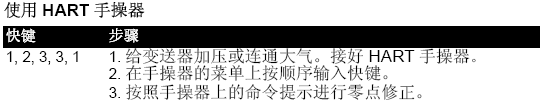

零点修正是用来补偿安装位置影响的单点调节方式。如果零点的偏移量不超过实际零点的3%，按照下述“使用HART手操器”的指导进行操作；如果超过3%，按照下述“使用变送器的零点调节按钮”的指导进行操作。



使用变送器零点调节按钮快键步骤
①松开电子壳体上防爆牌的螺钉，旋转防爆牌，露出零点调节按钮。
②给变送器加压，压力值等于4mA输出对应的压力值。
③按下零点调节按钮2秒钟，检查输出是否变成4mA。带有表头的变送器会显示“ZERO PASS”。

进行到这个步骤，罗斯蒙特3051压力变送器的安装和调试就完成了。但厂家技术文档中还提到了产品认证，这是提醒大家要注意检查变送器铭牌上关于认证的信息，避免危险工况使用了不适宜的认证产品，而引发安全事故。

在欧洲产品认证很常见，大家可参阅本站提供的《出口欧洲防爆仪表获IECEx和ATEX双认证有利于简化出口程序》文章，对防爆认证加深了解。罗斯蒙特3051压力变送器同样提供了各种使用认证，以满足不同防爆工况的使用要求。

罗斯蒙特3051压力变送器危险场所的使用认证
北美认证-厂家互检 (FM)
[E5] 隔爆认证适用于认证等级的第一级，第一部分，B、C和D组； 防尘防燃认证适用于第二级，第一部分，E、F和G组；第三级，第一部分，室内和室外(NEMA 4X) 危险场所；工厂密封。
[I5] 本质安全认证适用于认证等级的第一级，第一部分，A、B、C和D组；第二级，第一部分，E、F和G组；若按照罗斯蒙特图纸3031-1019进行连接，适合于第三级，第一部分；非易燃性认证适用于 第一级，第二部分，A、B和C和D组。实体参量请参阅受控图纸3031-1019

中国国家质量技术监督局认证
[E3] 中国防燃认证
       国家级仪器仪表防爆安全监督检验站 (NEPSI)
       电子仪器组别 IIB+H2;
       温度等级T3~T5
       防护类型: 防燃 - Ex d
[I3] 中国本质安全认证
       国家级仪器仪表防爆安全监督检验站(NEPSI)
       电子仪器组别 IIC;
       温度等级 T3/T4
       防护类型: Exia IIC T3/T4

组合认证当指定了防爆类型时，必须提供不锈钢的防爆认证铭牌。一旦一个带着标有多种防爆功能铭牌的变送器安装之后，就不能重新安装而用于其它防爆场合。永久的标记这些防爆铭牌，以便同没有应用的防爆功能区分开来。
