标准热电偶检定装置及配置技术要求介绍

2017/2/23 15:29:03 分类:计量检定
文章地址://www.e-cumulus.com/tech/1264.html

本文介绍标准热电偶量传覆盖范围、标准热电偶检定装置配置及构成标准热电偶检定装置的设备的详细技术指标要求,通过阅读本文可对目前标准热电偶检定装置有一个全面的认识,对开展标准热电偶检定工作大有帮助。

一、标准热电偶量传覆盖的范围

当前常用的标准热电偶分为标准铂铑10-铂热电偶和标准铂铑30-铂铑6热电偶。在ITS90温标中,标准铂铑10-铂热电偶已经不再是温标的法定内插仪器。现以标准铂铑10-铂热电偶(以下简称“标准热电偶”)为例对标准热电偶检定装置进行介绍。标准铂铑10-铂热电偶是热电偶系列中准确度较高,物理、化学性能良好,在高温下有很好的抗氧化性能,热电动势的稳定性和复现性很好的热电偶。因此,它作为标准计量器具,在419.527℃-1084.62℃温区用于温度量值传递,也是我国计量法规规定的该范围内最常用的标准器,是工业廉金属热电偶和工业贵金属热电偶的主要传递标准。此外,广泛用于工矿企事业单位的热电偶检定炉,精密高温炉等精密设备的测试及校准,都可以溯源到标准热电偶。标准热电偶量传覆盖的范围如图1所示。
标准热电偶量传覆盖的范围
 图1   标准热电偶量传覆盖的范围

标准热电偶按准确度等级可分为一等标准热电偶WRPB-1和二等标准热电偶WRPB-2;按不同贵金属含量可以分为标准铂铑10-铂热电偶、标准铂铑30-铂铑6热电偶、标准铂铑13-铂热电偶,其分度号分别为S、B、R型。


二、标准热电偶检定装置介绍

开展标准热电偶检定项目需要具备电测仪表、热电偶检定炉、退火炉和其他配套设备。随着测量仪器功能的多样化及计算机技术的发展,当前新建标的热电偶检定装置多为自动检定装置,检定效率得到了较大的提升,自动恒温、自动记录及计算,最终生成符合国家计量检定规程要求的检定记录及检定证书。计算机数据处理的快速及准确,大大降低了检定员的劳动强度,同时提升了数据处理的可靠性。

自动检定装置用多用数字表替代传统电测设备直流电位差计,用自动扫描开关替代了传统的手动转换开关,通过将控制软件及测试软件集成,从而实现了数据的自动采集及记录。装置还通过扩展端口,使得系统可以较为容易的实现多台检定炉的群控,从而使得工作效率得到成倍的提高。热电偶自动检定装置的结构图如图2所示。

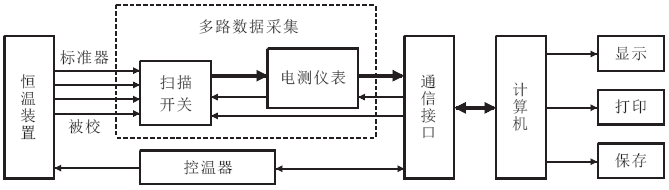

热电偶自动检定装置结构
图2   热电偶自动检定装置结构示意图

依据JJG75-1995《标准热电偶》检定规程的规定,检定装置技术性能如表1所示。
检定装置技术性能


名称                                       技术指标
基准热电偶                             工作基准(用于检定一等标准热电偶)
一等标准热电偶                      一等标准(用于检定二等标准热电偶)
热电偶检定炉                          炉长约600mm,炉内最高温度点偏离炉中心不得超过±20mm,在炉温最高点20mm内,温度梯
                                              度≤0.4℃/cm
退火炉                                   当炉温达到1100℃时,应具有温度为(1100±20)℃的均匀温场,温场的长度不小于400mm,
                                              温场的一端距炉口不大于100mm
直流电位差计或数字多用表     ①检定一等标准热电偶时,需要配置测量准确度不低于1×10-4、分辨力不低于0.1μV的电测设备
                                              ②检定二等标准热电偶时,需要配置测量准确度不低于2×10-4、分辨力不低于1μV的电测设备
转换开关或自动扫描开关         寄生热电势≤0.4μV
冰点恒温器                             热电偶参考端和铜导线的接点互相温差≤0.05℃
热电偶通电退货装置               使热电偶在通电退火时不受周围气流的影响,配备的交流电流表确度不低于0.5级、量程为(0-20A)
标准热电偶检定装置及配置技术要求介绍作者为天津市计量监督检测科学研究院  田昀
