1、新建工程(本例以SWP-HMI人机界面的COM2为通讯口和设备通讯)
选择实际的设备型号，对应需要读取的串口，PLC类型（MODBUS），选择Modbus RTU Slave（All fuction）
下一步：
完成。
2、SWP-HMI人机界面通讯口配置
连接设置(添加新连接和更改连接)：打开“通讯设备”，请选择MODBUS-Modbus RTU Slave（All fuction）。
串口参数设置：根据设备的通讯方式是RS232或RS485选择波特率等。SWP-HMI人机界面和PLC（设备）的通讯线，如果是RS485，请查看上面的引脚连线。
3、SWP-HMI人机界面画面制作：从设计窗口的右边，选择需要的部件，拖放在设计板上，如图。
双击如图所示：
打开（本例编辑的是双字节定点数，在HMI下为单字（一个字等于双字节））
基本功能下设置地址，单点编辑地址，打开：
根据上面设置的串口，选择COM2，寄存器类型选择4，使用的是MODBUS中的03读取指令。寄存器地址选择4（000004是显示格式，值就是4），和下表的仪表读取一致。
对比设备地址：
仪表动态数据格式
地址对应：
SWP-HMI人机界面上设置显示格式：
根据仪表地址及数据格式，显示格式使用有符号十进制，如图：
此处的单字（双字节）和仪表地址里的双字节（单字）是一个意思。
1、 注意仪表先要设置通讯协议为MODBUS（仪表参数为：CP =1）零为昌晖SWP协议。
2.、电压电流都是16位十进制有符号数，所以，根据需求设置小数显示。SWP-HMI人机界面和仪表上的小数必须一一对应（仪表上取2位，SWP-HMI人机界面上也必须取2两位）
浮点数读取(双字也称四字节浮点数)，浮点数存放格式在HMI中有两种选择：低位在前和高位在前，在菜单设置----工程设置，打开如图：
双击：
设置同上，在SWP-HMI人机界面显示格式上，如图所示：
其他的数据使用设置方式同理。
如需要对数据的写入，只需要简单设置，如图：
将数值输入/显示窗口下的输入选中。
四：数据保存

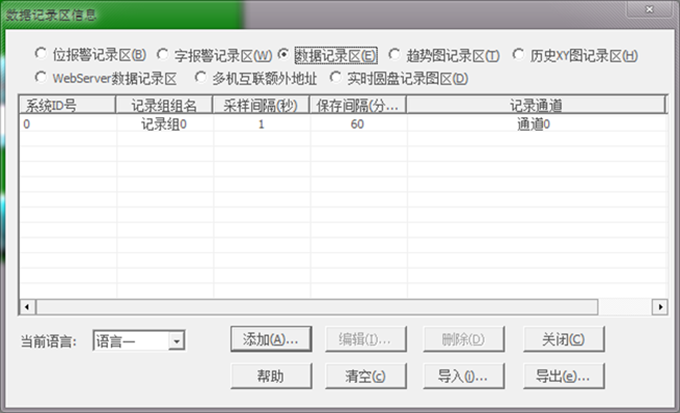

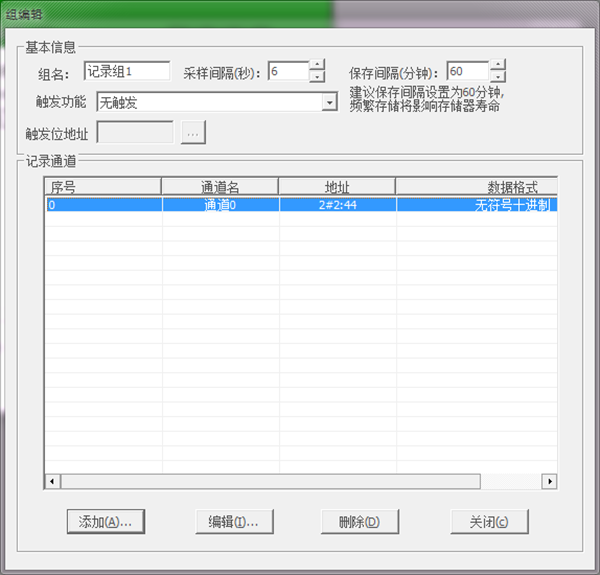

选择SWP-HMI人机界面菜单上的“设置”----“数据记录区”，打开如图:
