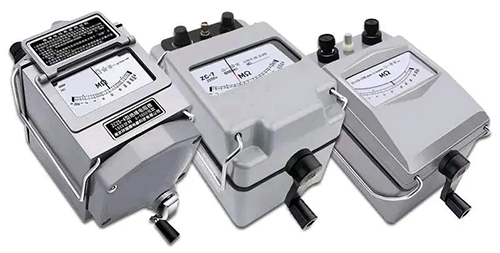

对于新安装或停用3个月以上的三相异步电动机，使用前都要用兆欧表测量绕组的绝缘电阻，具体包括测量绕组对地的绝缘电阻和绕组间的绝缘电阻。



1、 兆欧表测量绕组对地的绝缘电阻
测量电动机绕组对地的绝缘电阻使用兆欧表(500V)，测量如图1所示，在测量时，先拆掉接线端子的电源线，端子间的连接片保持连接，将兆欧表的L测量线接任一接线端子，E测量线接电动机的机壳，然后摇动兆欧表的手柄进行测量，对于新电动机，绝缘电阻大于1MΩ为合格，对于运行过的电动机，绝缘电阻大于0.5MΩ为合格。若绕组对地绝缘电阻不合格，应烘干后重新测量，达到合格才能使用。


图1 兆欧表测量电动机绕组对地的绝缘电阻

2、兆欧表测量绕组间的绝缘电阻
测量电动机绕组间的绝缘电阻使用兆欧表(500V)，测量如图2所示。测量时，拆掉接线端子和电源线和端子间的连接片，将兆欧表的L测量线接某相绕组和一个接线端子，E测量线接另一相绕组的一个接线端子，然后摇动兆欧表的手柄进行测量，绕组间的绝缘电阻大于1MΩ为合格，最低限度不能低于0.5MΩ。再用同样方法测量其他相之间的绝缘电阻，若绕组对地绝缘电阻不合格，应烘干受重新测量，达到合格才能使用。


图2 兆欧表测量电动机绕组间的绝缘电阻
