昌晖YR-EC10系列在线电导率仪可对工业用水的电导率(TDS)值进行连续测量和控制。用户可以通过电导率仪的界面配置和校准实现模拟输出，可以实现继电器控制及数字通讯等功能。电导率仪广泛应用于RO、超纯水、冷却水、锅 炉水、工业制程及水处理等溶液中电导率/TDS和温度的连续监测。
YR-EC10在线电导率仪特点
1、3.5英寸128×64点阵式白屏黑字液晶显示，高亮度，高分辨率，方便数据读取
2、YR-EC10系列在线电导率仪户外防水设计，防护等级IP65，外观大方、高端
3、可拔插式接线端子，接线作业方便；标准M20×1.5电气接口，防尘防水
4、电导率仪支持中英文菜单切换
5、电导率(TDS)在线监测
6、支持电极校准功能
7、电极标准溶液(1413μs/cm)
8、硅胶轻触按钮，人机交互好
9、手动/自动温度补偿可选
10、Pt1000或NTC 10K温补可选
11、模拟量变送输出
12、2个报警接点输出
13、RS484通讯(MODBUS RTU协议)，方便用户构成水质采集分析控制系统
YR-EC10在线电导率仪技术参数
1、测量范围：0.00μs/cm-200.0ms/cm
2、分辨率:0.01μs/cm
3、测量精度：1%±1Digit
4、输出信号
①电导率仪的变送输出：
◆变送输出4-20mA(负载电阻RL≤480Ω)
◆变送输出0-10mA(负载电阻RL≤960Ω)
◆变送输出0-20mA(负载电阻RL≤480Ω)
◆变送输出1-5V(负载电阻≥250kΩ)
◆变送输出0-5V(负载电阻R≥250kΩ)
◆变送输出0-10V(负载电阻RL≥500kΩ)
②报警输出：2路继电器触点输出，触点容量AC220V/2A(阻性负载)
③通讯输出：RS485通讯接口，波特率1200-38400bps可设置，标准MODBUS RTU通讯协议
5、测量精度：1%±1Digit
6、输入阻抗：≥1012Ω
7、温度补偿：-10.0~130.0℃，精度±0.5℃；手动温度补偿模式；NTC10K，Pt1000自动温度补偿模式
8、工作温度：-20~55℃
9、储存温度：-20~55℃
10、供电电源：AC/DC100-240V()50/60Hz)
11、防护等级：YR-EC10系列在线电导率仪防护等级为IP65

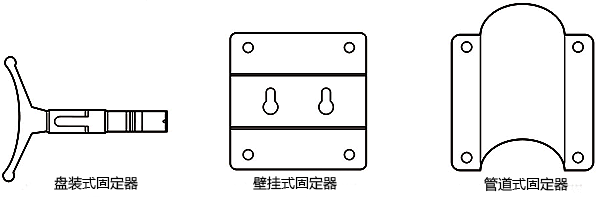

12、安装方式：YR-EC10系列电导率仪有盘装式、壁挂式或管道式三种
①盘装式在线电导率仪安装
请预先在仪表盘盘面上开92×92mm的方孔，电导率仪从表盘面面板直接推入，将电导率仪所附的固定器由后方套入，卡进固定槽内。如果在同一仪表盘上安装多台仪表，应参考仪表最小间距38mm，以保证必要的散热及装卸空间
②壁挂式在线电导率仪安装
将壁挂式固定器固定在在线电导率仪背后，再讲固定器挂孔对准墙面固定住，完成壁挂安装
③管道式电导率在线监测仪安装
先确定电导率仪安装位置，将管道式固定器套在管道上，再将电导率仪固定在管道式固定器上，完成电导率仪在管道安装
13、质保：昌晖电导率仪为10年使用寿命设计，质保24个月

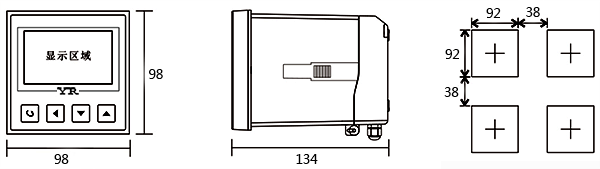

13、在线电导率仪外形尺寸：98×98×134mm(宽×高×深)；开孔尺寸：92×92mm(宽×高)
YR-EC10在线电导率仪选型表
YR-EC10①-②③-④-⑤
①代码 安装方式
[01]：盘装式电导率仪
[02]：壁挂式电导率仪
[02]：管道式电导率仪
②通讯方式
[0]：无通讯
[8]：RS485
③电导率仪变送输出类型
[2]：4-20mA
[3]：0-10mA
[4]：1-5V
[5]：0-5V
[6]：0-20mA
[7]：0-10V
④报警输出
[2]：2限报警
⑤电导率仪供电电源
[T]：AC/DC100-240V(50/60Hz)
YR-EC10在线电导率仪选型举例：
YR-EC1001-82-2-T(盘装式在线电导率仪+RS485+4-20mA变送输出+2限报警)
YR-EC1002-82-2-T(壁挂式在线电导率仪+RS485+4-20mA变送输出+2限报警)
YR-EC1003-82-2-T(管装式在线电导率仪+RS485+4-20mA变送输出+2限报警)
YR-EC10在线电导率仪接线图
