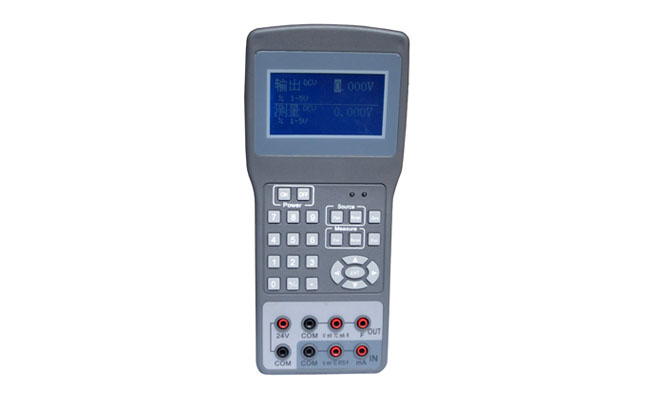

SWP-CA102集大规模数字转换电路和大屏幕液晶显示技术于一体，产品性能稳定、功能实用、操作简单，具有输出、测量、内置热电偶分度表和热电阻分度表和DC24V配电功能，且四项功能可以同时工作。长期稳定性和精度是衡量优质热工宝典或过程校验仪的核心技术指标。
热工校验仪特点
1、热工宝典SWP-CA102外形小巧，便于携带和手持。
2、热工宝典大屏幕液晶显示为，带背光。
3、测量、输出可同屏中文显示。
4、热工宝典电压和电流测量可显示百分比。
5、热工宝典可测量和输出8种热电偶信号（K、E、T、J、S、R、N、B）；测量两种热电阻信号（Pt100、Cu50）
6、热电偶和热电阻的测量输出具有ITS-90国际标准毫伏、电阻值对应显示。
7、热电偶信号测量、热电偶信号输出时热工宝典具有手动温度补偿和自动温度补偿功能。
8、热工信号校验仪可以实现热电阻电阻值与温度值、热电偶毫伏值与温度值的快速换算。
9、SWP-CA102内置大容量充电电池，充电一次可持续工作5-7小时
10、热工宝典按键声音和背光可调，断电保存参数设置状态。
信号校验仪技术参数
1、直流信号输入
|
输入信号 |
量程 |
测量精度 |
|
直流电压 DC V |
0-35V |
±0.1%FS |
|
直流毫伏 DC mV |
0-100mV |
±0.05%FS |
|
直流电流 DC mA |
0-35mA |
±0.05%FS |
|
热电阻 RTD |
Pt100、Cu50 |
±0.1%FS |
|
热电偶 TC |
R、S、B |
±0.2%FS |
|
K、T、E、J、N |
±0.1%FS |
|
|
频率 F |
0-5000.0Hz |
±0.2%FS |
2、直流信号输出
|
输出信号 |
量程 |
输出精度 |
|
DC V |
0-5V |
±0.05%FS |
|
DC mV |
0-100mV |
±0.05%FS |
|
DC mA |
0-24mA |
±0.05%FS |
|
R |
10.0-500.0Ω |
0.15%FS+0.1Ω |
|
500.0-2500.0Ω |
0.15%FS+0.5Ω |
|
|
2500.0-5000.0Ω |
0.15%FS+0.1Ω |
|
|
TC |
R、S、B |
±0.2%FS |
|
K、T、E、J、N |
±0.1%FS |
|
|
F |
0-1000Hz |
±1Hz |
|
0-5.00KHz |
±0.02%KHz |
3、热工宝典外形尺寸：231×104×39mm
4、产品重量：1.8kg
5、工作温度：-10～20℃；贮存温度：-20～70℃
热工宝典按键说明
1、 “ON”键和“OFF”键 按下“ON”键大于2秒打开热工宝典电源，按下“OFF”键关断电源
2、 “▲”键和“▼”键 主画面和查询画面时设定光标位值；热工宝典参数设定时选择要修改的参数项
3、 “▲”键和“▼”键 移动光标位置
4、 “ENT”键 回车键，确定选定的项时操作有效
5、 “Esc”键 在主画面时进入热工宝典查询；参数设置时为退出参数设置画面
6、 “Fun”键 测量类型切换（DCV、DCmA、DCmV、R、TC、F顺序循环）;输出类型切换（DCV、DCmA、
DCmV、RTD、TC、F顺序循环）
7、 “Range”键 热电偶测量类型切换（S、K、E、T、J、B、R、N顺序切换）；热电阻测量类型切换（Cu50、
Pt100顺序切换）；热电偶输出类型切换（S、K、E、T、J、B、R、N顺序切换）；热电阻输
出类型切换（Cu50、Pt100顺序切换）
8、 “Zero”键 热工宝典输出值复位为零
热工宝典SWP-CA102测量和输出操作
按“ON”键打开电源，热工信号校验仪显示屏幕版本后进入工作状态
1、测量直流电压DCV和输出直流电压DCV
在附加信息栏里显示当前测量或输出值对应1-5V的百分比，当测量值或输出值超过1-5V时百分比不显示。
①按Source 中的Fun键可以进行输出信号类型的切换，输出类型按DCV、DCmA、DCmV、R、TC、F顺序循环
②按Measure中的Fun键进行测量信号类型的切换，测量类型按DCV、DCmA、DCmV、RTD、TC、F顺序循环
③改变输出值有两种方式
A、通过左右方向键移动光标位置，通过▲键和▼键修改光标所在位的值。
B、直接通过数字键盘区输入数值。
输完一位后光标自动向右移动一位，小数点位自动跳过，光标到最末位后自动跳到起始位置通过左右方向键移动光标位置，通过数字键盘区输入光标所在位的值。
2、测量直流电流DCmA和输出直流电流DCmA
在附加信息栏里显示当前测量或输出值对应的4-20mA的百分比，当测量值或输出值超过4-20mA时百分比不显示
3、测量直流毫伏DCmV和输出直流毫伏DCmV
在测量和输出直流电压时热工宝典在附加信息栏里不显示任何附加信息。
4、输出电阻R和测量热电阻信号RTD
在测量热电阻附加信息栏里显示当前测量温度对应与ITS-90标准中的电阻值；按Measure中的Fun键可以进行测量的热电阻类型的切换，测量类型按Cu50、Pt100、Cu50顺序循环。
5、输出热电偶信号和测量热电偶信号TC
在热工宝典附加信息栏里显示当前测量或输出的温度对应与ITS-90标准中的毫伏值，以及冷端温度补偿方式和补偿温度（Auto表示是使用仪表内部自带的温度测量值作为冷端温度补偿，Man表示以某一设定值为冷端温度补偿，温度的设定请参考参数设定说明）
按Measure中的Fun键可以进行测量的热电偶类型的切换，测量类型按S、K、E、T、J、B、R、N顺序切换；按Source 中的Fun键可以进行输出的热电偶类型的切换，输出类型按S、K、E、T、J、B、R、N顺序切换
6、输出频率F和测量频率F
在测量和输出频率时热工宝典在附加信息栏里不显示任何附加信息。
热工宝典参数设置
1、SWP-CA102在操作时可进行一些参数的查看及修改。
2、SWP-CA102在主画面时按ENT键可进入参数设置画面，这时如果按Esc键即可退出参数设置画面返回主画面。
3、SWP-CA102在参数设置画面修改参数后必须按ENT键保存后才能退出参数设定画面。
热工宝典使用注意事项
1、测量或输出时，端子接线必须与操作一致（错误操作：在输出端子上测量电压，在输出电流端子上测量电压）否则有可能导致仪表损坏。
2、确认热工宝典每档量程范围，不能过量程使用。
3、热工宝典在光线充足处建议不使用背光，这样可延长电池使用时间。
4、当热工宝典从室内拿到现场使用并采用自动温度补偿方式，应让仪表在现场适应5-10分钟，使仪表内部测温传感器准确测量到现场环境温度，以利于提高校验准确性。
