昌晖YR-WS20系列壁挂式一体化温湿度变送器采用进口高可靠性、高精度温湿度传感器和微处理芯片，同时实现对环境温度/湿度/露点的高精准测量和变送，轻松构建温湿度采集控制系统，适用于适用于楼宇自控、通讯机房、档案馆、办公室、宾馆、医院、博物馆等场所的温湿度测量。
一体化温湿度变送器技术参数
测量范围：温度：-40~120℃；湿度0～100%RH；露点-50~100℃
准确度：温度±0.5℃(25℃)；湿度±3%RH(5~95%RH，25℃)
电路工作条件：温度-20~60℃；湿度5~95%RH
长期稳定性：温度≤0.1℃/y；湿度≤1%RH/y
输入信号：SHT21探头(传感器重复性≤0.1℃，≤0.5%RH；年漂移≤0.1℃，≤1%RH)
输出信号：变送输出0~20mA或4~20mA(负载电阻≤500Ω)
报警输出：2个继电器干接点输出
通讯输出：RS485或RS232通讯接口，标准MODBUS RTU通讯协议
分辨率：0.1℃，0.1%RH
传感器特性：重复性≤0.1℃，≤0.5%RH；年漂移≤0.1℃，≤1%RH
响应时间：≤15s（1m/s风速）
供电电源：DC24V(±10%)
安装方式：壁挂式
电缆密封接头：M16×1.5
防护等级：IP65

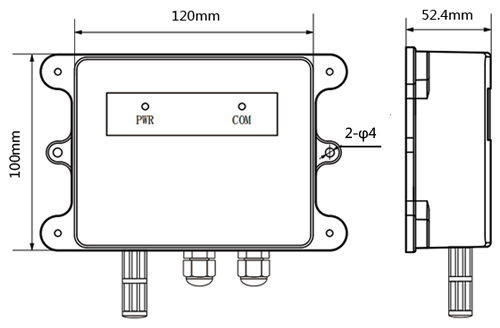

外形尺寸：120×100×52.4mm(宽×高×深)
一体化温湿度变送器选型表
YR-WS2①②-③④-⑤-⑥⑦-⑧
①显示
[0]：无显示(面板仅有电源和报警状态指示灯)
[1]：带液晶显示和操作按钮
②测量类型
[A]：温度、湿度测量
[B]：温度、湿度、露点测量
③通讯接口
[0]：无通信
[2]：RS232
[8]：RS485
④变送输出
[0]：无变送输出(仅带通讯时选用)
[2]：4-20mA(RL≤600Ω)/每一个被测变量对应1路输出
[6]：0-20mA(RL≤600Ω)/每一个被测变量对应1路输出
⑤探头规格
[G100]：一体壁挂式HT01塑料探头(直接安装在本体外壳上)
[G201]：带1m电缆的HT02塑料探头
[G202]：带2m电缆的HT02塑料探头
[G205]：带5m电缆的HT02塑料探头
[G301]：带1m电缆的HT03金属探头
[G302]：带2m电缆的HT03金属探头
[G305]：带5m电缆的HT03金属探头
⑥第一报警输出
[N]：无报警
[H]：上限报警
[L]：下限报警
⑦第二报警输出
[N]：无报警
[H]：上限报警
[L]：下限报警
⑧仪表电源
[W]：DC24V供电
温湿度变送器型号举例
1、测量温度和湿度变送器型号
YR-WS20A-82-G100-HL-W
YR-WS20A-02-G202-HL-W
YR-WS20A-80-G305-HL-W
2、测量温度、湿度和露点变送器型号
YR-WS20B-82-G100-HL-W
YR-WS20B-02-G205-HL-W
YR-WS20B-80-G302-HL-W
一体化温湿度变送器接线图
如何安装一体化温度变送器？
1、安装位置
①一体化温湿度变送器两侧有2个Φ4的安装孔，用标配的螺钉将其固定于墙面。
②一体化温湿度变送器应尽量垂直放置，安装时，保证传温湿度感器在变送器的下方(变送器上的字体为正方向)。
③一体化温湿度变送器安装高度为人体坐高或主要要求测量的环境区域。
2、安装注意事项
①使用前请认真阅读一体化温湿度变送器说明书，确保接线正确，任何错误接线匀有可能对变送器造成不可逆损坏。
②避免温湿度传感器在易于传热且会直接造成与待测区域产生温差的地带安装，否则会造成温湿度测量不准。
③安装的环境相对稳定的区域，避免直接光照，远离窗口及空调、暖气等设备，避免一体化温湿度变送器直接对窗口、房门。
④尽量远离大功率干扰设备，以免造成一体化温湿度变送器测量的不准确，如变频器、电机等。
⑤防止化学试剂、油、粉尘等直接侵害温湿度传感器，勿在结露、极限温度环境下长期使用。请勿进行冷、热冲击。
一体化温湿度变送器使用须知
1、仔细检查，确保接线正确后，网络输出时：通过RS485转换模块接PC机串口，接通DC24V电源，可通过测试软件查看温湿度值；模拟输出时：可通过万用表测量测量出对应的电流值。
2、如想拆卸一体化温湿度变送器，必须先断开电源，然后进行拆卸。
3、一体化温湿度变送器长时间使用会产生偏移，为保证测量准确度，最好每年校准1次。
4、如温湿度传感器防护罩为金属材质，可在使用2-3个月后拆卸，对温湿度传感器过滤网进行清洗，使测量环境流通正常。
