线型热点探测器在-40~180℃内能够连续产生与其长度所及范围内的最高温度点温度相对应的毫伏信号，用来连续探测监控区域的最高温度，对温度的变化进行实时监控，不仅能测定温度异变的幅度，而且能确定温度异变的区域。故线型热点探测器也被大家称为寻热式热电偶、低温型连续热电偶、特种温度热敏电缆、热电探测电缆、线型火灾探测器等等。

低温型热点探测器典型应用
由于低温型热点探测器独特的功能，为它提供了广阔的应用前景，在世界各国已经广泛应用于各个领域，为人类预防、减少“过热”引起的事故和损失，做出了很大的贡献。其典型应用如下：
①电力电网的各种电缆、变压器、输煤皮带、电控柜、机房等的连续温度及最高温度监测；
②石油石化行业的油罐、气罐、输油管道、各种电缆等的的连续温度及最高温度监测；
③煤化工行业的输煤皮带、各类电缆、变压器等的的连续温度及最高温度监测；
④轨道交通的各类电缆、机车、变电所、机房、地铁PT等的的连续温度及最高温度监测；
⑤危化品仓库、库区等的的连续温度及最高温度监测；

热点探测器工作原理
热点探测器是一种用于测量沿热电偶纵向空间最高温度点温度的新型传感器，它的测温原理与热电偶相同。它的一对热电极就是一对热电偶丝，当热点探测器长度上任何一点的温度(T1)高于其他部分的温度时，该处的热电极之间的绝缘电阻就降低，导致出现“临时”热电偶测量端，这时它就构成一支常规热电偶，只要在热电极参考端测量出热电势，就能确定接点处(“临时”热接点)温度(T1)。如果热点探测器上另外一处出现T2高于T1的情况，该处热电极之间的绝缘电阻会变得低于T1点的电阻，导致出现新的“临时”热电偶测量端，那么热电极参考端测量出的热电势，对应于热电偶上新出现的T2点处的温度。这就是“临时”热电偶热接点之所以能跟踪热点探测器其长度上的最高温度点的原理，如图所示。



昌晖仪表制造有限公司生产铠装连续热电偶和低温型热点探测器，两者在结构和适用温度范围有区别，两者用途和工作原理相同，选型时请与工厂技术人员详细沟通。
①低温型热点探测器外层护套：PTFE(聚四氟乙烯)
②测量元件：K型热电极(与传统K型热电偶相比低一定温度值，连续热电偶的热电势与温度对应变化就有明显区别，使用时需要制造商提供特定的分度表)
③输出信号：与缆线最高温度点温度相对应的直流毫伏信号
④正常工作温度：-40~180℃；极限温度范围：-40~200℃
⑤电磁干扰保护：双绞线、金属管/地线
⑥绝缘保护：使用注入特殊绝缘材料的玻璃纤维
⑦线缆结构：双绞线、NTC绝缘、EMI屏蔽、外层护套
⑧热点探测器输出阻抗：根据长度不同阻抗在4kΩ~100kΩ(要求与之配套的显示仪表或温度变送器输入阻抗＞40MΩ、输入分度号为K且分度表是特殊的，常规K分度号显示仪表和温度变送器不能配套使用)
⑨外径尺寸：φ4.8mm
⑩最大连续长度：150m

前面介绍过线型火灾探测器(热点探测器)能在其长度所及范围内连续测量最高温度，因材料成本因素制约，低温型火灾探测器较普通K行铠装热电偶价格昂贵，昌晖仪表制造有限公司对低温型热点探测器进行了技术创新：让电缆上感温段间隔一特定距离或按照用户指定间隔距离生产感温段(即在整支低温型连续热电偶仅在热接点位置可以测量温度，在间隔段不测量温度)，这种改进型DOT系列低温型热点探测器既满足了实际应用和产品技术指标(标准长度为100m)，又降低了使用成本，还在直线敷设上特别有价格优势：



①定制型产品型号：YR-FCT-DOT-A(两个热接点间隔距离为1000mm)
②定制型产品型号：YR-FCT-DOT-B(两个热接点间隔距离为500mm)
③定制型产品型号：YR-FCT-DOT-T(两个热接点间隔距离按照用户要求定制生产)

低温型连续热电偶特点
①低温型热点探测器热接点不固定，始终与线缆最高温度相适应；
②自动产生mV信号，无需外加电源，本质安全，可用于危险区域；
③热点探测器输出标准K型热电偶信号，实时监测被测区域的最高温度，无误报；
④防潮、防湿、抗干扰，可长期在恶劣环境下运行；
⑤安装方便，无需维护。

低温型热点探测器的典型安装
1、应用于变压器的典型安装
变压器在电力系统中发挥着“心脏”的功能，是电力系统不可缺少的重要部件，变压器中的绝缘材料，比如变压器油等都是可燃性物质，在变压器短时或持续性故障时间里，会出现温度上升，同时将分解出甲烷、乙烷氢等可燃气体，如遇明火可以发生爆炸。将线型火灾探测器(热点探测器)应用于变压器，实时监控、集中显示变压器各个区域的温度，及时翻出预警信号，防止事故发生。

线型火灾探测器(热点探测器)外层护套采用聚四氟乙烯材料，其外径小、重量轻、柔韧性好，固定方式可采用以下两种：

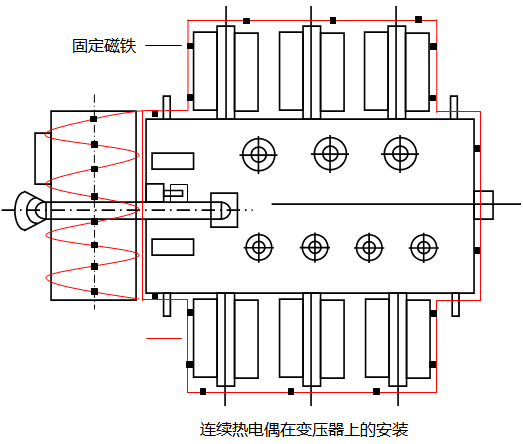

①直接用专用磁铁将线型热点探测器吸附在变压器表面，通常在变压器本体中下部分个缠绕一圈，实现对变压器全方位的温度监测。(推荐)







②在变压器周围敷设支撑钢丝，利用阻燃型固定卡具将线型火灾探测器(热点探测器)直接固定在钢丝上。

2、应用于电缆火灾监测的应用
低温型热点探测器敷设在电缆桥架(支架)中通常有两种方式：一种为正弦波接触敷设方式，热点探测器直接敷设在被保护的电缆表面，用阻燃塑料卡具固定；另一种为悬挂敷设方式，即在电缆桥架或支架底部用小支架固定，直线悬挂敷设，该方法的优点是不受保护电缆的敷设影响，对于小宽度(不大于600mm宽)的桥架来说所用的低温型热点探测器数量较少，但需要做固定支撑，施工相对麻烦。无论何种方式敷设热点探测器，电缆接头等易发热的部位应置于热点探测器的温度监测范围中，不能漏过。



电缆火灾探测器在电缆托架或支架接触式布置示意图



热点探测器挂敷设方式布置示意图
