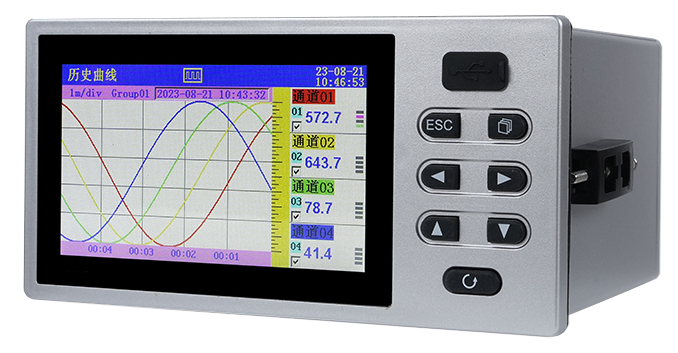

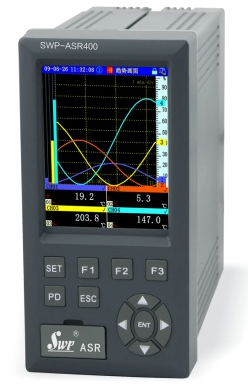

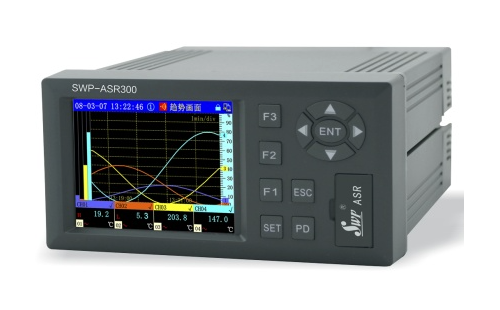

SWP-ASR300横式和SWP-ASR400竖式小型彩色无纸记录仪外形尺寸为160×80mm，3.6英寸液晶屏，标配存储容量32MB(最大存储容量160MB)，最大输入通道数为8路，最多输出6路报警输出，最多可带3路DC24V馈电输出，带RS232或RS485通信，可选配PID和流量积算功能，支持通用用UBS数据转存。



SWP-ASR300和SWP-ASR400主要技术参数
◆ 精度：0.5%FS±1字或0.2%FS±1字(定制生产)
◆ 小信号切除：0-25.5%FS
◆ 测量范围：-9999~99999字
◆ 采样周期：0.25秒
◆ 记录间隔：1秒-4分钟之间以秒为单位共240档可供选择
◆ 显示方式：SWP-ASR300和SWP-ASR400均为3.6英寸LED背光大屏幕真彩液晶(320×240点阵)图形显示
◆ 参数设定：全中文菜单提示，通过按键或上位机通讯口设定
◆ 报警功能：每个通道最多可以设定4个报警点。每个报警点可选择上限、下限、变化率上限、变化率下限、差值上限和差值下限报警，可设置延时报警、报警回差、继电器联锁输出(最多用12个继电器)、蜂鸣器输出，还可设置外接报警音响触点和报警屏自动切换功能，仪表保存最新的2000条报警信息。可选择带回差的ON/OFF继电器触点输出
◆ 通讯输出：Comm1: RS232，Comm2: RS232或RS485；2个Comm都是高速、全隔离的；波特率：1200-115200pbs
◆ 打印功能：可外接面板式、台式微型打印机戒带串口输出的40字符/行的宽行打印机(如TPUP-A40)，打印历史数据或曲线
◆ 存储容量：大容量flash存储芯片，数据记录时间长短不仪表通道数、存储容量、记录时间间隔有关
◆ 保护方式：设定参数永久保存，记录数据断电保存，内置看门狗电路，掉电时数据预先保存
◆ 屏保功能：可设置在连续无按键动作一定时间后，关闭或调暗屏幕显示，以省电及延长液晶屏的使用寿命，按任意键恢复屏幕显示
◆ 语言：中文(简、繁体)，英文，内置GB2312二级汉字库，包含6500个汉字
◆ 使用环境：环境温度-15℃~60℃、相对湿度≤85%RH 、避免强腐蚀性气体，电源电压AC95-260V(50-60Hz)

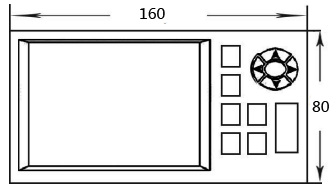

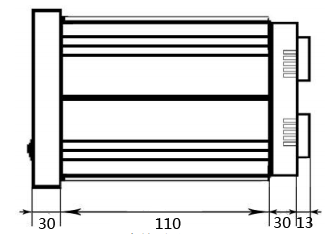

◆ 外形尺寸：SWP-ASR300为160×80×201mm(横式仪表)；SWP-ASR400为80×160×201mm(竖式仪表)





◆ 开孔尺寸：SWP-ASR300为151×76mm(横式仪表)；SWP-ASR400为76×151mm(竖式仪表)



温馨提示：如果您需要选择通用160×80mm外形的小型彩色记录仪，1-8路时昌晖仪表0.2%精度YR-ASR100系列小型彩色无纸记录仪性价比更高，我们SWP-ASR300和SWP-ASR400系列技术亮点主要侧重在附加的功能(如PID控制、流量积算、天然气积算等)延伸方面，成本略高。



昌晖SWP-ASR300和SWP-ASR400小型彩色无纸记录仪选型表

注3：如用户有特殊功能开发需求的可单独定制仪表功能，***为特殊定制功能的编码

SWP-ASR300接线图
1、端子编号及说明



说明：
43、45、47端子：电源端子，G为接地端
1-24端子：模拟量信号输入
25-36端子：继电器输出端子，共6路，继电器触点容量为：250VAC/3A
37-42端子：DC24V馈电输出端子，共3路，每路60mA，用于变送器供电
44、46、48端子：通讯接线

2、SWP-ASR300模拟信号输入接线图



本仪表最多支持8路全可切、全隔离信号输入。
以下以第一路输入信号为例进行说明，其他各路接线类同。

3、DC24馈电输出接线图



注：最多提供3路DC24V/60mA隔离型限流输出，当需要支持大电流输出时，需在订货时特殊注明。

4、继电器输出接线图



注：继电器端子可分成3组，每组有两种配置选择(2对常开触点或1对常开/常闭触点)。

5、SWP-ASR300电源接线图



6、通讯连接
①RS232C通讯线的连接







②RS485通讯线的连接
