主要技术指标

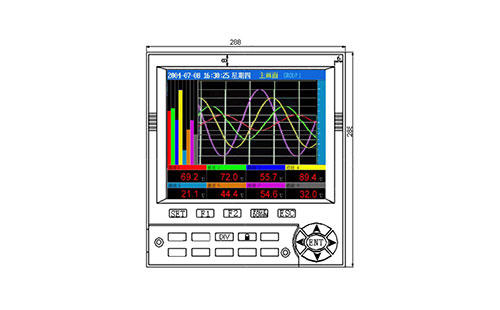

1、外形尺寸：288×288×240mm 开孔尺寸:281×281mm,卡条式固定架安装
2、输入信号
①模拟量输入：热电偶(B、S、K、E、T、J、W)；热电阻(Pt100、Cu50)；电压(0-5V、1-5V、0-100mV、0-20mV)；电流(0-10mA、4-20mA)
②脉冲输入：矩形波、正弦波或三角波(幅度≥4V,频率0-20kHz)
3、输出信号
①模拟量输出：电流4-20mA(负载≤500Ω)，0-10mA(负载≤750Ω)；电压0-5V(负载≥250kΩ)，1-5V(负载≥250kΩ)
②开关量输出：继电器触点容量：AC220V/3A或DC24V/5A(阻性负载)；SCR输出(400V/0.5A)；SSR输出(-30V/0.05A)
③馈电输出：DC24V/30mA
4、中长图彩色无纸记录仪精度：0.5%FS±1字或0.2%FS±1字
5、小信号切除：0-25.5%FS
6、测量范围：-1999～999999字
7、中长图彩色无纸记录仪记录间隔：1-240秒之间以秒为单位共240档可供选择（间隔时间越长数据存储时间越长）
8、显示方式：背光式大屏幕彩色液晶图形显示板；显示内容可由汉字、西文、数字、过程曲线、光柱等组成；通过按键可完成画面翻页、历史数据前后搜索，LCD对比度、屏幕时标等变更
9、参数设定：中文菜单提示，面板按键设定或上位微机通讯设定，参数密码锁定
10、报警功能：每个通道最多可设定4个报警点，每个报警点可选择上限或下限报警，可设置报警输出延时时间、报警回差、继电器触点输出（4个报警继电器可以复用）、蜂鸣器报警输出。还可以设置外接报警音响触点和报警屏自动切换功能。每个通道保存最新的16条报警信息
11、通信输出： RS232或RS485，通信波特率1200-57600phs（TTL电平，仪表前端有USB接口）；通信波特率1200-19200phs（带光电隔离，仪表后侧接口）
12、打印功能：可接面板式、台式微型打印机或带串口输出的宽行打印机，打印历史数据和曲线
13、保护方式：设定参数永久保存，记录数据断电保存，内置WATCH DOG电路
14、屏幕保护：可设置在连续无按键一定时间后，关闭屏幕显示，以延长液晶屏的使用寿命。按任意键可以恢复屏幕显示
15、语言：中文（简体或繁体）
16、使用环境：环境温度0-45℃，相对湿度≤85%RH，避免腐蚀性气体；仪表电源电压：AV220V+10-15%/50-60Hz
17、重量：约10000g
18、存储容量：最大存储空间为192Mbit
注意：SWP-TSR200中长图彩色无纸记录仪因技术升级香港昌晖仪表已停产，替代它的中长图彩色无纸记录仪是SWP-ASR200系列，产品精度、外观、稳定性、软件、通讯和可靠性都有革命性创新，产品性能达到国际先进水平，请您移步到产品页面了解详情。
SWP-ASR200系列以太网彩色无纸记录仪
SWP-TAS200中长图彩色无纸记录仪选型表
| 选型代码 | 说明 | ||||
| 彩色无纸记录仪型号 | □-□-□/□ | ||||
| 无纸记录仪输入通道 | SWP-TSR201 |
单路信号输入 2路信号输入 4路信号输入 6路信号输入 8路信号输入 10路信号输入 12路信号输入 16路信号输入 |
|||
| 存储容量 | 1 |
64Mbit（标准配置） 128bit 192Mbit |
|||
| 显示语言 | 0 |
简体中文（标准配置） 英文 繁体 中文多语言版 |
|||
| 附件规格（可复选） | J(1-16) |
继电器输出点数 馈电输出路数 带RS232接口×1 带RS485接口×1 带流量积算功能（含报表功能） 带天然气运算功能（含报表功能） 带PID控制功能 带专用USB存储棒（64Mb） 带专用USB存储棒（128Mb） |
|||
注：不能同时选配C2（RS-232）接口和C3（RS-485）接口；使用微型打印机时必须配置RS232接口
选型举例
SWP-TSR212-2-0/J6/P6/C2/USB1
尺寸为288×288×240mm的12路简体中文版中长图彩色无纸记录仪，带6个继电器输出，带6路DC24V馈电输出，带RS232接口，记录仪内存为128Mbit，带专用USB存储棒（64Mb）和分析软件。
| 无纸记录仪存储容量 | 彩色记录仪记录间隔时间 | 记录仪型号及输入通道数 | 数据大约可记录天数 |
64MByte |
10秒 | SWP-TSR201 (1通道） | 501 |
| SWP-TSR202 (2通道） | 250 | ||
| SWP-TSR204 (4通道） | 125 | ||
| SWP-TSR208 (8通道） | 59 | ||
| SWP-TSR216(16通道） | 27 | ||
| 240秒 | SWP-TSR201 (1通道） | 12037 | |
| SWP-TSR202 (2通道） | 6018 | ||
| SWP-TSR204 (4通道） | 3009 | ||
| SWP-TSR208 (8通道） | 1439 | ||
| SWP-TSR216(16通道） | 654 | ||
128MByte |
10秒 | SWP-TSR201 (1通道） | 1503 |
| SWP-TSR202 (2通道） | 750 | ||
| SWP-TSR204 (4通道） | 375 | ||
| SWP-TSR208 (8通道） | 177 | ||
| SWP-TSR216(16通道） | 81 | ||
| 240秒 | SWP-TSR201 (1通道） | 36111 | |
| SWP-TSR202 (2通道） | 18054 | ||
| SWP-TSR204 (4通道） | 9027 | ||
| SWP-TSR208 (8通道） | 4317 | ||
| SWP-TSR216(16通道） | 1962 | ||
192MByte |
10秒 | SWP-TSR201 (1通道） | 3507 |
| SWP-TSR202 (2通道） | 1750 | ||
| SWP-TSR204 (4通道） | 875 | ||
| SWP-TSR208 (8通道） | 413 | ||
| SWP-TSR216(16通道） | 189 | ||
| 240秒 | SWP-TSR201 (1通道） | 84259 | |
| SWP-TSR202 (2通道） | 42126 | ||
| SWP-TSR204 (4通道） | 21063 | ||
| SWP-TSR208 (8通道） | 10073 | ||
| SWP-TSR216(16通道） | 4578 |
SWR200中长图彩色无纸记录仪接线图
1、仪表端子说明
信号输入/输出端子排法号定义：
L、N、G 仪表电源端子，G为接地端
A、B、C 仪表模拟量端子，共12路
P+、P- 仪表DC24V馈电输出端子，共6路，每路30mA,用于两线制变送器供电
J 仪表继电器输出端子，共12路，继电器输出容量250VAC/3A
2、电源线的连接
①将L、N、G端螺钉逆时针旋松，将塑料绝缘三芯电源线插入L、N、G字母的方孔中，再把螺钉旋紧
②接通电源检验本仪表能否正常工作，若有异常，请与本公司售后服务或当地经销商联系
③正常之后，断掉电源，连接信号线
3、信号线的连接
①将端子盖两侧轻轻扳开，取下端子盖
②接信号线时，为了方便安装请自下而上连接
③将输入/输出的信号线分别与相应的的端子连接（连接端子时建议使用绝缘套筒），旋紧螺钉
④请务必在断电时连接信号线
⑤接线完成后盖上端子盖
以下以第一路输入信号接线为例进行说明，其他各路接线类同
4、通信线的连接
①RS232通信线的连接
本仪表的RS232接口位于仪表背部，它不仅可以和计算机之间进行数据交换，还可以和多种串行打印机等外设通讯(打印机型号：SP-M16、SP-T16、SP-M24、SP-T24、SPM40、SP-T40和LQ-300K)
②RS485通信线的连接
当计算机与多台仪表的RS485通讯时，需要在仪表和计算机之间增加通讯转换器
