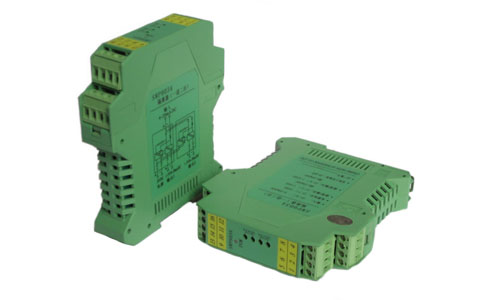

SWP9036双路配电器特点
1、双路配电器带电源指示灯
2、带输出信号零点和满度调整
3、输入过流保护，具有浪涌保护功能。
4、极高的稳定性，确保准确度多年不变。
5、小型化卡装式DIN导轨结构设计，产品功耗稍高。
6、“电源-输入-输出”三者间采用磁隔离，对高、低频干扰能进行有效的抑制，在强辐射环境中亦能可靠应用。
7、双路配电器使用进口名牌电子元器件，采用SMT工艺生产，使产品长期运行可靠性。
双路配电器(二入二出)型号：SWP9036(已停产，升级换代0.1%精度产品为YR9036A-00-GG，赶快去看看！)
SWP9036双路配电器技术指标
输入信号：两路二线制变送器的4-20mA信号
输出信号：每一台变送器对应输出一路4-20mA或1-5V(仪表内部输出端可转换1-5V/4-20mA)
电源：DC24V±10% (如需要AC220V供电，请与昌晖仪表协议供货)
精度：±0.5%F.S
线性：±0.1%F.S
负载电阻：250-750Ω
温度系数：＜100ppm/℃
响应时间：＜0.1S(0-9%)
绝缘强度：输入、输出和电源之间，AC1500V/1分钟
绝缘电阻：输入、输出和电源之间，100MΩ(DC500V)
消耗功率：1.5W(一路)
工作温度：0-40℃，＜95%RH
SWP9036双路配电器接线图
SWP9036使用与维修
1、SWP9036信号隔离器输出信号出厂时为4-20mA，如需要1-5V时，不用打开机壳，将端子4和5短接，1和2端子为1-5VDC输出。
2、SWP9036信号隔离器使用前需经校验，确信仪表正常后，方可投入系统应用。注意输出为1-5VDC时内阻≥250KΩ，4-20mADC时内阻为250-750Ω。
3、SWP9036信号隔离器在正常应用时，无需特殊维修工作，只需定期检查。
4、SWP9036信号隔离器工作不正常时，要对仪表进维修。维修时只需检查：供电电压端是否为24VDC，隔离器电源电压是否为18.5-28.5VDC，输出4-20mA和1-5V知否准确等，否则请寄回昌晖仪表制造有限公司修理。
