压力变送器SWP-ST61TG/TA

2019/5/26 17:04:42 分类:3051变送器
文章地址://www.e-cumulus.com/product/2506.html

昌晖SWP-ST61TA/TG直接安装式压力变送器在电路设计上采用以微处理器为核心并辅助以先进的数字隔离技术的模块化设计,使仪表具有极高的抗干扰性及稳定性,同时采用数字化补偿技术对温度,静压进行补偿,提高了测量精度,降低了温度漂移,具有长期稳定性好,可靠性高,自诊断能力强等特点。在结构上,用户很方便的通过HART通讯手操器和壳外的旋钮及显示器上的按钮对SWP-ST61TA/TG直接安装式压力变送器进行组态,设置和标定。
昌晖SWP-ST61TA/TG压力变送器
SWP-ST61TA/SWP-ST61TG特点

◆ 外形小巧美观,重量轻
◆ 量程迁移功能,量程迁移比100:1
◆ 阻尼:0-32秒可调,步进0.1秒
◆ 零点、满度补偿修正功能
◆ 输出电流多点校正
◆ 显示多个监测变量,压力单位可选

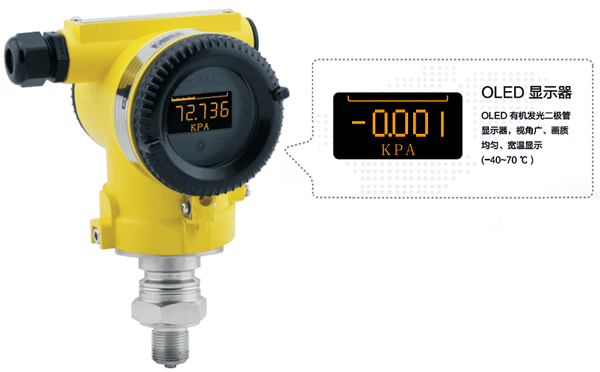

◆ 超低温OLED显示器(-40~70℃)
◆ 输出电流开方功能。
◆ 具有自诊断及故障报警输出功能。
◆ 带有EEPROM非易失性存储器,不怕掉电丢失数据并具有原始标定数据恢复功能。
◆ 通过HART通讯手操器和就地按钮实现远程、就地参数设定与功能组态。

SWP-ST61TA/SWP-ST61TG技术指标

◆ 过程介质:液体、气体、蒸汽等无腐蚀介质
◆ 膜片:316L
◆ 输出信号:两线制420mA,符合NAMUR NE43规范,叠加数字信号(HART协议)
◆ 电源:最小电源电压9VDC,最大电源电压45VDC
◆ 显示:OLED显示器、3行、5个字符、外加单位、棒形图显示
◆ 防爆性能:防爆、防水密封外壳;本质安全
◆ 零点与量程调整:通过数字通讯或本地按键调整,互不影响
◆ 环境温度:-40~85℃
◆ 数显温度:-40~70℃
◆过程温度:-40~100 ℃(硅油)
◆ 故障警告:如果传感器或电路出现故障,自动诊断功能将自动输出3.6或21.0mA(用户可预设定)
◆ 阻尼调整:0-32 秒通过数字通讯或就地按键调整
◆ 组态:数字通讯(HART协议)或本地按键调整
◆ 测量范围:表压0-0.125kPa至0-42MPa/绝压 0-200kPa至0-21MPa
◆ 精度:量程的±0.1%
◆ 稳定性:0.1%/1年,0.25%/3年
◆ 量程比:100:1

SWP-ST61TA/TG选型表


SWP-ST61①②③④⑤⑥

①代码         压力变送器种类

TG               直接安装式表压变送器
TA               直接安装式绝压变送器

②代码         量程范围URL(注:最小量程URL/50)

3                 1.3~7.5KPa
4                 6.2~37.4KPa
5                 31.1~186.8KPa
6                 117~690KPa
7                 345~2068KPa
8                 1170~6890KPa
9                 3480~20680KPa(说明:SWP-ST61TA绝压变送器不提供该量程)
T                 特殊定制

③代码         输出

N                二线制4-20mA输出
S                 二线制4-20mA输出+HART协议通信

④代码         过程连接形式(材质为不锈钢)

2B               M20×1.5阳螺纹
2C               1/2NPT阳螺纹
2D               G1/2阳螺纹
2E               1/2NPT阴螺纹
T                 特殊要求

⑤代码         显示表头

省略             无液晶表头
M3              液晶显示,线性表头,0-100%


SWP-ST61TA/TG水平配管安装

SWP-ST61TA/TG接线图



说明书下载   选型样本下载
