玻璃熔窑炉热电偶

2018/11/24 17:10:05 分类:热电偶
文章地址://www.e-cumulus.com/product/2262.html

昌晖仪表是玻璃熔窑炉热电偶厂家,提供玻璃熔窑炉热电偶选型、价格咨询和热电偶应用技术支持。本页面是玻璃熔窑炉热电偶选型页面。

玻璃熔窑炉热电偶安装在玻璃熔窑熔化池的窑顶、熔化池的底部、流液洞的侧部、前脸墙、工作池的顶部、料道顶部、蓄热室的顶部/上部/中部/底部及烟囱等,不同的安装位置对热电偶的技术要求也不同,热电偶厂家也要针对工况生产不同类型及结构形式的热电偶来满足玻璃熔窑炉测温的需求,这些工况的热电偶用户都习惯叫做玻璃熔窑炉热电偶。

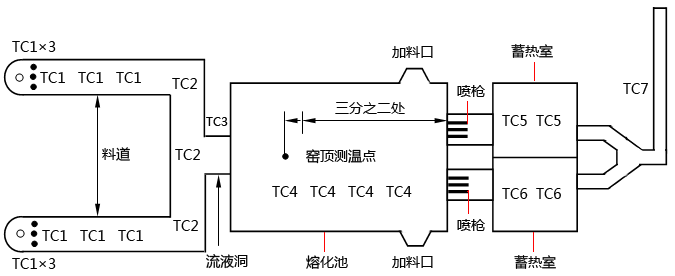

玻璃窑炉热电偶在玻璃熔窑炉上的安装位置如下图所示,窑炉不同位置上的热电偶类型也不同:
热电偶在玻璃窑炉上的安装位置

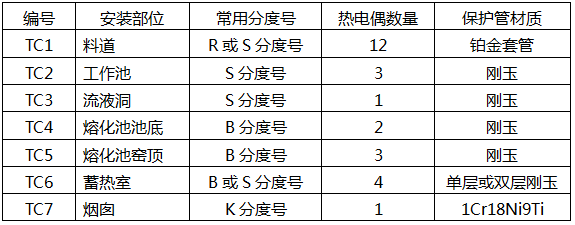

玻璃窑炉不同工位的热电偶数量

玻璃熔窑炉热电偶选型

玻璃熔窑炉热电偶属于装配式热电偶的一种,玻璃窑炉热电偶选型按照装配式热电偶选型来完成。玻璃熔窑炉不同位置上的热电偶具体要求是这样的:
①玻璃熔窑炉熔化池窑顶测温热电偶型号
玻璃熔窑炉熔化池窑顶测温热电偶保护管为φ16mm刚玉管,热电偶分度号为B分度号,带活动法兰,总长由用户根据设备情况确定。熔化池窑顶热电偶型号为:WRR-33010-总长/插入深度-2
②玻璃熔窑炉熔化池池底测温热电偶型号
玻璃熔窑炉熔化池池底测温热电偶保护管为φ16mm刚玉管,热电偶分度号为B分度号,带活动法兰,总长由用户根据设备情况确定。熔化池池底电偶型号为:WRR-33010-总长/插入深度-2
③玻璃熔窑炉工作池测温热电偶型号
玻璃熔窑炉工作池测温热电偶保护管为φ16mm刚玉管,热电偶分度号为S分度号,带活动法兰,总长由用户根据设备情况确定。玻璃熔窑炉工作池热电偶型号为:WRP-33010-总长/插入深度-2
④玻璃熔窑炉流液洞测温热电偶型号
玻璃熔窑炉流液洞测温热电偶保护管为φ16mm刚玉管,热电偶分度号为S分度号,带活动法兰,总长由用户根据设备情况确定。玻璃熔窑炉流液洞热电偶型号为:WRP-33010-总长/插入深度-2
⑤玻璃熔窑炉蓄热室测温热电偶型号
玻璃熔窑炉蓄热室测温热电偶保护管为φ16mm刚玉管或φ25mm双层刚玉管,热电偶分度号为B分度号,带活动法兰,总长由用户根据设备情况确定。玻璃熔窑炉蓄热室热电偶型号为:WRR-33110-总长/插入深度-2(双层刚玉管)或WRP-33010-总长/插入深度-2(单层刚玉管)
⑥玻璃熔窑炉烟囱测温热电偶型号
玻璃熔窑炉烟囱测温热电偶保护管为φ16mm1Cr18Ni9Ti不锈钢管,热电偶分度号为K分度号,带活动法兰,总长由用户根据设备情况确定。熔化池池底电偶型号为:WRN-33000-总长/插入深度-2
⑦玻璃熔窑炉料道测温热电偶型号
玻璃熔窑炉料道测温热电偶价格很高,原因是热电偶保护管为贵金属铂制成的铂金套管,铂金套管热电偶分度号为S分度号,带活动法兰,总长由用户根据设备情况确定。玻璃熔窑炉料道电偶型号为:WRP-336N8-总长/插入深度-2

从以上玻璃熔窑炉热电偶选型不难看出,基本都采用活动法兰固定装置,热电偶的外形如下图所示:

玻璃熔窑炉热电偶
玻璃熔窑炉热电偶长度确定及安装凝结着很高技术含量和丰富现场应用经验,这关系到这些高成本热电偶的使用寿命及生产设备安全,我国玻璃委员会技术专家赵民生撰写的《热电偶在玻璃熔窑测温中的应用技术》详细介绍了这方便的经验和教训,值得玻璃厂仪表人和热电偶厂家参考借鉴。

如果您需要了解玻璃窑炉热电偶价格和选型,请致电0871-65127691或页面上的QQ与昌晖工程师联系。
