光柱PID调节器特点
1、光柱PID调节器工作原理、技术指标、功能与数码显示智能调节器SWP-ND805和SWP-NS805完全一致，但增加两个光柱显示窗口，光柱PID调节器显示方式为双数码显示+双光柱显示。
2、光柱调节器有两个数码显示窗口和两个LED101线光柱显示窗口,可同时显示测量值和控制输出值。
① 通常PV数字窗口显示测量值，PV光柱窗口为测量值相对模拟量显示。
②光柱调节器SV数字窗口和SV光柱窗口的显示内容是根据仪表二级参数“F3”设置来决定：
A、光柱PID调节器二级参数“F3＝0”时，SV数字窗口显示控制目标值，SV光柱窗口显示控制目标值相对模拟量显示。
B、光柱PID调节器二级参数“F3＝1”时，SV数字窗口显示PID运算结果，SV光柱窗口显示控制目标值相对模拟量显示。
C、光柱PID调节器二级参数“F3＝3”时，SV数字窗口显示控制目标值，SV光柱窗口显示PID运算结果相对模拟量显示。
D、光柱PID调节器二级参数“F3＝4”时，SV数字窗口显示PID运算结果，SV光柱窗口显示PID运算结果相对模拟量显示。
3、光柱调节器常用在液位自动调节系统或需要观察测量值相对模拟量显示的自控系统中。

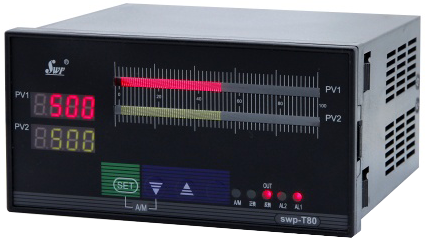

横式光柱PID调节器外形尺寸：160×80×140mm
开孔尺寸:152×76mm
重量:400g
SWP-NT805-010-23-HL-P-X
SWP-NT805-012-23-HL-P-X
SWP-NT805-020-23-HL-P-X
SWP-NT805-022-23-HL-P-X
SWP-NT805-820-23-HL-P-X
SWP-NT805-822-23-HL-P-X

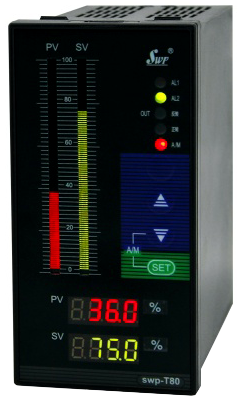

竖式光柱PID调节器外形尺寸:80×160×140mm
开孔尺寸:76×152mm
重量:400g
SWP-NST805-010-23-HL-P
SWP-NT805-012-23-HL-P
SWP-NT805-020-23-HL-P
SWP-NT805-022-23-HL-P
SWP-NT805-820-23-HL-P
SWP-NT805-822-23-HL-P
SWP-T805光柱调节器选型表
SWP-①②-③④⑤-⑥-⑦⑧-⑨-⑩
①外形特征
[NT8]：160×80mm(光柱自整定PID控制)
②控制作用
[05]：自整定PID控制
③通讯方式
[0]：无通讯
[2]：RS232
[3]：打印口
[4]：RS422
[8]：RS485
[9]： 特殊规格(按用户要求定制)
④仪表PID控制输出
[1]：开关量控制输出
[2]：4-20mA控制输出
[3]：0-10mA控制输出
[4]：1-5V控制输出
[5]：0-5V控制输出
[6]：SCR可控硅过零触发脉冲输出(0.5A/400V)
[7]：SSR固态继电器控制信号输出(6-24V/30mA)(电压不可调)
[8]：特殊规格控制输出(按用户要求定制)
[9]：SOT双向可控硅控制输出(5A/400V)
⑤仪表变送输出
[0]： 无变送输出(标准配置)
[2]：4-20mA控制输出
[3]：0-10mA控制输出
[4]：1-5V控制输出
[5]：0-5V控制输出
[8]：特殊规格(用户定制)
⑥输入信号类型
[××]：详见“仪表输入类型表”(18种输入型号类型可自由切换)
⑦报警1输出
[N]：无报警
[H]：上限报警(标准配置)
[L]：下限报警
⑧报警2输出
[N]：无报警
[H]：上限报警
[L]：下限报警(标准配置)
[G]：偏差内报警
[A]：偏差外报警
[D]：LBA报警
⑨馈电输出
[N]：无馈电
[P]：DC24V馈电输出(给两线制4-20mA变送器供电)
⑩仪表电源
[省略]：AC220V供电
[T]：AC85-260V开关电源供电
[W]：DC24V开关电源供电
⑪外形特征
[省略]：竖式仪表
[X]：横式仪表
光柱PID调节器输入类型
注1：光柱调节器控制输出为PID控制，调节器变送输出为测量值对应的变送输出。
注2：光柱调节器同一分度号，选型代码和仪表二级参数“SL0”编程代码不同，参数设定时请注意。
光柱PID调节器选型举例
SWP-NT805-020-12-HL-P
80×160mm竖式PID光柱调节器，PID控制输出为4-20mA，4-20mA输入，带上、下限报警，带DC24V馈电，仪表电源为AC220V
SWP-NT805-020-12-HL-P-X
160×80mm横式光柱调节器，PID控制输出为4-20mA，4-20mA输入，带上、下限报警，带DC24V馈电，仪表电源为AC220V
SWP-NT805-022-12-HL-P
智能自整定PID光柱调节器，无通讯，4-20mA变送输出，PID控制输出为4-20mA，输入信号为4-20mA仪表带上下限报警输出，带DC24V馈电输出，仪表电源为AC220V，仪表外型为80×160mm竖式
SWP-NT805-022-12-HL-P-X
智能自整定PID光柱调节器，无通讯，4-20mA变送输出，PID控制输出为4-20mA，输入信号为4-20mA仪表带上下限报警输出，带DC24V馈电输出，仪表电源为AC220V，仪表外型为160×80mm横式
SWP-NT805-820-12-HL-P
智能自整定PID光柱调节器，带RS-485通讯,无变送输出，PID控制输出为4-20mA，输入信号为4-20mA仪表带上下限报警输出，带DC24V馈电输出，仪表电源为AC220V，仪表外型为80×160mm竖式
SWP-NT805-820-12-HL-P-X
智能自整定PID光柱调节器，带RS-485通讯,无变送输出，PID控制输出为4-20mA，输入信号为4-20mA仪表带上下限报警输出，带DC24V馈电输出，仪表电源为AC220V，仪表外型为160×80mm横式
SWP-NT805-822-12-HL-P
智能自整定PID光柱调节器，带RS-485通讯，带4-20mA变送输出，PID控制输出为4-20mA，输入信号为4-20mA仪表带上、下限报警输出，带DC24V馈电输出，仪表电源为AC220V，仪表外型为80×160mm竖式
SWP-NT805-822-12-HL-P
智能自整定PID光柱调节器，带RS-485通讯，带4-20mA变送输出，PID控制输出为4-20mA，输入信号为4-20mA仪表带上、下限报警输出，带DC24V馈电输出，仪表电源为AC220V，仪表外型为160×80mm横式
调节器自整定功能(自动演算)
在调节器测量状态下,进入一级参数设定,修改参数“ATU=1”,退出参数设定,仪表即开始自动演算 。
.自动演算时，仪表自动演算指示灯“A/M”将闪烁，指示正在进行自动演算。
.自动演算时，如遇断电或复位,恢复正常时，仪表将以自动演算前的设定值为准进行控制。
.当自动演算指示灯熄灭,则表示自动演算完毕。仪表将自动演算结果写入E2PROM永久保存。
.自动演算完毕后，可手动修改自动演算后的参数设定值。
PID调节器自整定能否达到最佳控制效果？自整定需要持续多长时间？
本光柱调节器通过自整定能通常能得到较好控制效果的P、I、D参数值，要取得最佳控制效果，还需要人工观察后进行微调。
举例说明：比如用光柱PID调节器对压力进行控制可参考下面的方法：首先运行输入和输出设备，假如在压力测量值低于控制目标值启动自整定，仪表控制输出百份比增大，使压力上升，当压力略大于目标值，输出百分比减小;压力值开始下降，等压力值低于目标值，输出百份比开始增大，压力值又开始上升，当压力值接近或等于目标值时输出百份比停止变化。以上为一个整定周期，自整定全过程大概2到3个周期完成。整定时间以现场整定周期为准。自整定完成后一级参数中的P、I、 D三个值自动变化，这样就会达到较理想的效果了。
SWP-NT805光柱调节器接线图
