单法兰液位变送器 3051LT

2019/6/21 13:28:36 分类:3051变送器
文章地址://www.e-cumulus.com/product/172.html

3051LT单法兰液位变送器用于测量含有固体和沉淀性液体的液位和密度,然后转变成4-20mA信号输出。3051LT可与HART手操器相互通讯,通过它们进行设定、监控等。昌晖仪表法兰液位变送器以仪表长期稳定性好、温度漂移小和高性价比赢得用户认可和市场份额,在国产变送器生产厂中以品质见长。

3051LT液位变送器适用场合
1、需要将高温介质与变送器隔离
2、被测介质对变送器敏感元件有腐蚀性
3、被测介质是悬浮液体或具有高粘度
4、被测介质由于环境温度变化或流程温度变化而易固化或结晶
5、更换被测介质需用要严格净化测量头
6、测量头必须保持卫生

单法兰液位变送器技术指标

3051LT液位变送器与云南昌晖仪表制造有限公司其他压力变送器技术指标相同,在此不做详细介绍

法兰式液位变送器测量范围
液位变送器测量范围通常在0-1.2kPa~2.5MPa(0-120mmH2O~250000mmH2O)之间。
3051LT单法兰液位变送器选型表

YR-3051LT□□□□□□□
代码 3051LT液位变送器测量范围
4 635-3810 mmH2O
5 3175-19090 mmH2O
6 11730-70380 mmH2O
代码 3051LT液位变送器输出信号
S 4-20mA输出 + HART数字通信协议
代码 安装法兰 插入长度 高压侧膜片材料
A0

3"

0 316不锈钢
A2 3" 50.8mm 316不锈钢
A4 3" 101.6mm 316不锈钢
A6 3" 152.4mm 316不锈钢
B0 4" 0 316不锈钢
B2 4" 50.8mm 316不锈钢
B4 4" 101.6mm 316不锈钢
B6 4" 152.4mm 316不锈钢
C0

3"

0 哈氏合金C
C2 3" 50.8mm 哈氏合金C
C4 3" 101.6mm 哈氏合金C
C6 3" 152.4mm 哈氏合金C
D0 4" 0 哈氏合金C
D2 4" 50.8mm 哈氏合金C
D4 4" 101.6mm 哈氏合金C
D6 4" 152.4mm 哈氏合金C
代码 安装法兰规格
A 3" 150Ib
B 4" 150Ib
C 3" 300Ib
D 4" 300Ib
代码 低压侧法兰接头 排气/排液阀 隔离膜片
22 316不锈钢 316不锈钢 316L不锈钢
23 316不锈钢 316不锈钢 哈氏合金C
24 316不锈钢 316不锈钢 蒙耐尔合金
25 316不锈钢 316不锈钢
代码 3051LT显示表头 说明
M1 线性指针表头 0-100%刻度
M2 平方根指针表头 0-100%刻度
M3 3½液晶显示表头 0-100%线性
M4 3½液晶显示表头 可特殊设定
代码 过程法兰
D1 侧面排气/排液,顶部
D2 侧面排气/排液,底部
代码 3051LT防爆要求 说明
d 特殊规格:dⅡBT5 用户指定

订货须知
根据不同的腐蚀介质,变送器隔离膜片,云南昌晖仪表制造有限公司传压膜片可以用316L、哈氏C-276、蒙乃尔K-500、哈氏B-2等材料制造;膜板、接头、排气排液阀、插入筒等接触介质结构材料可用Mo2Ti(3YC-20)(0Cr17Ni12Mo2Ti)AISI(316L)、316L、哈氏 C、蒙乃尔等材料制造,选择时根据材料组合及对应防腐蚀性能代号列入型号。

3051LT安装位置

法兰液位变送器是以法兰直接安装在箱体或罐壁上。当传压膜片处于垂直位置时可能产生的零点变化最大为28mmH2O。膜片处于水平位置时零点变化小于100mmH2O(对于插入式法兰要附加一个插入长度变化量),但对量程无影响此误差可校正消除。

法兰液位变送器使用方法

法兰液位变送器在使用中要注意,对于一般粘性的介质用平法兰液位变送器,对于粘性大、易沉淀和悬浮液的介质要用插入法兰液位变送器,且安装时测量膜片必须深入塔内壁内部,至少和塔内壁相切。若被测介质流速大,磨削能力强时,有可能将隔膜磨破,应采取相应措施后才可使用。单平、单插入法兰液位变送器测量时的计算方法相同。

如何进行法兰液位变送器正负迁移?

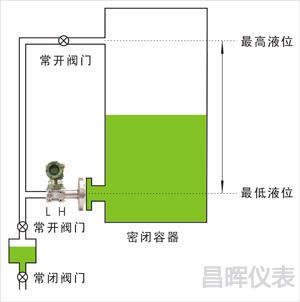

1、液位变送器不迁移

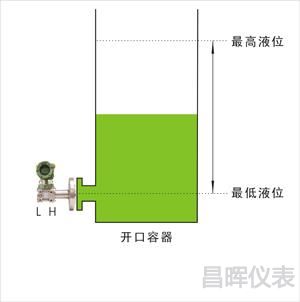

仪表安装在最低液位的同一水平高度上。测量开口容量时,仪表负压膜板通大气。测量密封容器时容器上部通负压侧膜板。此时若负压侧能保持干燥,则可不装冷凝罐,否则要安装冷凝罐,并定期将罐中的冷凝液排走,排液时应将常开阀关闭,以免变送器承受单向压力。

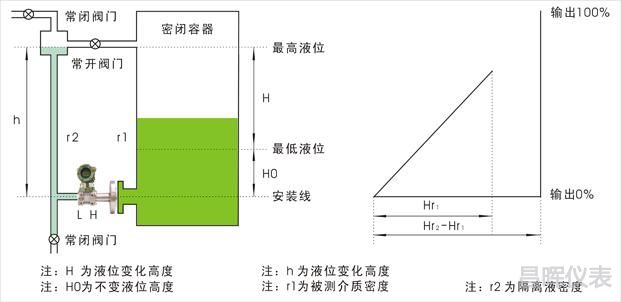

2、法兰液位变送器负迁移
如果安装冷凝罐不方便,或者为了隔离腐蚀性介质进入负压侧,可使用隔离液(如下图),此种情况仪表所受差压。

差压:ΔP=r1×(H+H0)—r2×h=r1×H-(r2×h—r1×H0)
迁移量:B=r2×h-r1×H0
液位变送器量程:P=r1×H
例如:已知r1=1.4g/cm3;r2=0.89g/cm3;H=500mm;H0=100mm,;h=1700mm
量程:ΔP=r1×H=1.4×500=2100(mmH2O)
负迁量:B=r2×h-r1×H0=0.8×700-1.4×100=1220(mmH2O)
安装前需把法兰液位计量程调整到-1220~880(mmH2O)

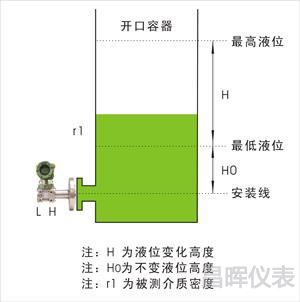

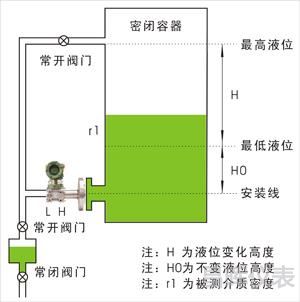

3、法兰液位变送器正迁移
仪表安装位置在最低液位以下时需要进行正迁移

差压:ΔP=r1×(H0+H)
正迁移量:A=r1×H0
量程:P=r1×H
例如:被测介质比重r=1.1g/cm3;H=910mm;H0=820mm
法兰液位变送器量程:P=H×r=910×1.1=1001≈1000mmH2O
正迁移量:A=H0×r=820×1.1=902≈900mmH2O
安装前必须把液位变送器量程调整到900-1900mmH2O

4、法兰液位变送器测量分界面

如果容器下部液体粘度大,又会结晶,但上部液体不结晶、不沉淀可用单平法兰液位变送器,进行分界面测量。

正压侧受力:PH=r1×(H1+H-H2)+r2×(H2+H0)
负压侧受力:PL=r1×(H1+H+H0)
差压:ΔP=PH-PL=(r2-r1)×H0+(r2-r1)×H2
正迁量:A=(r2-r1)×H0
法兰液位变送器量程:P=(r2-r1)×H

如何减小液位变送器零点漂移?
被测介质温度变化及环境的变化会引起液位变送器零点的漂移,按以下方法安装可减小影响:
1、不要让阳光直接照射到液位变送器
2、随季节变化调整液位变送器零点

如何调校法兰式液位变送器?

法兰式变送器的调校与一般变送器原则上是相同的,只是需要有与法兰作密封联接的装置,并由此给定测试标准压力。

题外话】为什么国产电容式压力变送器品质赶不上罗斯蒙特3051变送器?
国产的电容式压力变送器都是仿制借鉴罗斯蒙特,压力变送器品质受制于核心压力传感器,由于基础工业和技术沉淀等诸多的原因,目前国内还没有一个厂家能生产出品质与罗斯蒙特相同的电容式压力传感器,更谈不上超越!上自仪一厂的电容式压力传感器在国内已属上乘,选购这种传感器再做好温度补偿生产出来的电容式压力变送器在国内就算精品了


说明书下载   选型样本下载
