差压变送器 3051DP

2016/12/1 13:12:24 分类:3051变送器
文章地址://www.e-cumulus.com/product/171.html

3051DP差压变送器用于测量液体、气体或蒸汽的流量、液位、密度和压力,变送器将测量结果转变成两线制4-20mADC信号输出。3051DP智能差压变送器可与HART手操器相互通讯,通过手操器进行变送器参数设定和监控。

变送器稳定性和低温度漂移是判定优质压力变送器品质的核心技术指标。
目前国内无数厂商生产和销售电容式1151变送器和3051变送器,用户仅从产品外观和产品说明书均无法识别产品质量好坏,美国罗斯蒙特3051系列变送器和日本横河EJA系列变送器以其高稳定性和数年内基本无温度漂移占领我国压力变送器高端市场。如何提高变送器稳定性、降低温度漂移成为国产变送器厂商共同技术攻关课题。

昌晖工厂单晶硅差压变送器采用瑞士进口材料的膜盒和电路技术,产品能保证长期高稳定性和极低温度漂移,高精度单晶硅差压变送器YR-ER101价格低于横河EJA变送器价格,两者性能相当,通过变送器显示面板上的按键直接现场手动修改组态。便于使用单位减少仪表维护量,降低变送器采购成本。

3051DP差压变送器的典型运用
1、与孔板、喷嘴配套使用,差压变送器用于蒸汽流量、给水流量、气体流量和高炉煤气流量测量。
2、与双室平衡容器配套使用,差压变送器用于锅炉汽包水位测量。
3、差压变送器安装于开口容器或密闭容器上用于液位测量。
4、与测量量筒配合使用,差压变送器用于液体密度测量。


3051DP差压变送器主要性能指标
零基准校验范围参考条件下,硅油充液,316L不锈钢隔离膜片。
1、变送器精度和稳定性
◇ YR-ER101A高稳定性型:精度±0.05%;高稳定性:±0.1%×Span/3年
3051智能型:精度±0.1%校验量程;稳定性12个月/±0.1%URL(智能型)
3051普通型:精度±0.25%校验量程;稳定性6个月/±0.1%URL(普通型)
2、环境温度影响
YR-ER101A高稳定性型:温度影响-20~+65℃时总影响量为±(0.15×TD+0.05)%×Span;每10℃之间±0.08%×Span(TD=1时)
3051DP智能型:零点误差±0.2%URL/56℃
3、静压影响
差压变送器误差:±(0.2%URL+0.18%校验量程)/56℃
零点:量程选型代码4至8,在13790kPa下为±0.25%URL;量程选型代码3为,±0.5%URL。零点误差可在线通过调零修正
差压变送器量程:可修正至±0.2%输出读数/6895kPa;对于量程选型代码3的变送器,可修正至±0.25%输出读数/6895kPa
4、负载影响:没有负载影响,除非电源电压有变化
5、电磁干扰/射频干扰:由20至1000MHz,场强达至30V/M时,输出漂移小于±0.1%量程
6、安装位置影响:零点漂移至多为±0.25kPa。所有的零点漂移都可修正掉;对量程无影响
7、振动影响:在任意轴向上,200Hz下振动影响为±0.05%URL/g
8、电源影响:小于±0.005%输出量程/伏特
9、HART通信要求:要求有一个最小250Ω电阻
10、通讯距离:用多芯双绞线时最大可达1.5km(距离因电缆类型而异),以下公式确定电缆长度:
差压变送器通信距离计算公式
公式中L为长度(m或ft);R为阻抗(Ω,包括电源阻抗);C为电缆电容(pF/m或pF/ft);Cf为最大并联电容(pF/m或pF/ft)
11、电源及负载条件:



差压变送器电源与负载条件                                      差压变送器电源电压与负载电阻的关系

3051DP差压变送器功能规格
1、测量范围(见选型表)
2、零点与量程:智能变送器用HART手操器远程调整(EJA3051可在显示面板上操作或手操器操作)
3、零点正负迁移:零点负迁移时,量程下限必须大于或等于-URL;零点正迁移时,量程上限必须小于或等于+URL。校验量程必须大于或等于最小量程
4、3051DP输出:两线制4-20mA;数字过程变量叠加在4-20mA信号上,可供采用HART协议的上位机使用
5、阻尼时间常数:时间常数可调,以0.1秒递增,由最小至16.0秒。
6、环境温度极限:不带液晶表头,-40至85℃;带液晶表头,-30至60℃。

3051DP差压变送器物理规格
1、接液部分材质
接液膜片:316L不锈钢、哈氏合金C-276和蒙乃尔或钽。每种型号的可选材料
容室法兰和过程接头:316不锈钢、哈氏合金C或蒙乃尔。每种型号的可选材料,参见订货信息表
膜盒垫圈和过程接头垫圈:氟橡胶(还有其他材料可选)
排液/排气阀:316不锈钢,哈氏合金C,蒙乃尔。每种型号的可选材料,参见订货信息表
2、非接液部分材质
螺栓:不锈钢
电子外壳:低铜合金铝,符合NEMA 4X。
表盖O型圈:丁腈橡胶
铭牌和位号牌:不锈钢铭牌(可以按要求OEM生产)
填充液:硅油或惰性液
3、连接
参见订货信息表确定过程接口


3051DP智能差压变送器选型表

代码 说明
3051XDP EJA智能高稳定性差压变送器
3051DP 3051智能差压变送器
代码 测量范围
3 1.3-7.5kPa
4 6.2-37.4kPa
5 31-186.8kPa
6 117-690kPa
7 345-2068kPa
8 1170-6890kPa
代码 输出信号
E 4-20mA非智能型
S 4-20mA+HART协议数字通信智能型
代码 触液部分材质参阅《用户如何根据介质选用适合的变送器膜片材质》
  法兰/接头材质 排液/排气阀材质 膜片材质
22(常用) 316 不锈钢 316 不锈钢 316L 不锈钢
23 316 不锈钢 316 不锈钢 哈氏合金C-276
24 316 不锈钢 316 不锈钢 蒙乃尔
25 316 不锈钢 316 不锈钢 钽(tan)
56 哈氏合金C 哈氏合金C-276 哈氏合金C-276
代码 法兰接头
J 带M20*1.5外螺纹的“丁”型接头
N 带1/2-14NPT内锥管螺纹的“腰形”接头
C12 带1/2-14NPT引压过渡接头及后部焊接不锈钢引压管(标准配置)
代码 显示表头(可选项)
M1 指针线性指示表头(0-100%刻度)
M2 指针平方根指示表头(0-100%刻度)
M3 31/2液晶显示表头(0-100%刻度)
M4 31/2液晶显示表头(可特殊设定)
代码 过程法兰
D1(常用) 侧面排液/排气,顶部
D2 侧面排液/排气,底部
代码 特殊规格
d 防爆许可dIIBT5
i 防爆许可dIIBT6





测量范围(选型代码) 2,3,4,5 6 7 8 9
M(mm) 54 55.2 55.6 57.2 59



变送器连接头A:   1/2-14NPT锥管内螺纹接头(选型代码为“N”)

                          1--变送器压力腔法兰

                          2--“O”形圈
                           3--锥管内螺纹连接接头
                           4--螺栓
变送器连接头B:   1/2-14NPT引压接头后部焊接引压管(选型代码为C12)
                           1--1/2-14NPT与球锥连接过渡接头
                           2--螺母 M20×1.5
                           3--球形接头(Φ13处可与引压管焊接)
变送器连接头C:   M20×1.5丁字形螺纹接头(选型代码为J)
                           1--变送器压力腔法兰

                          2--“O”形圈
                           3--球锥连接接头(M20×1.5 内螺纹)
                           4--螺栓
                           5--螺母M20×1.5
                           6--球形接头(Φ13处可与引压管焊接)

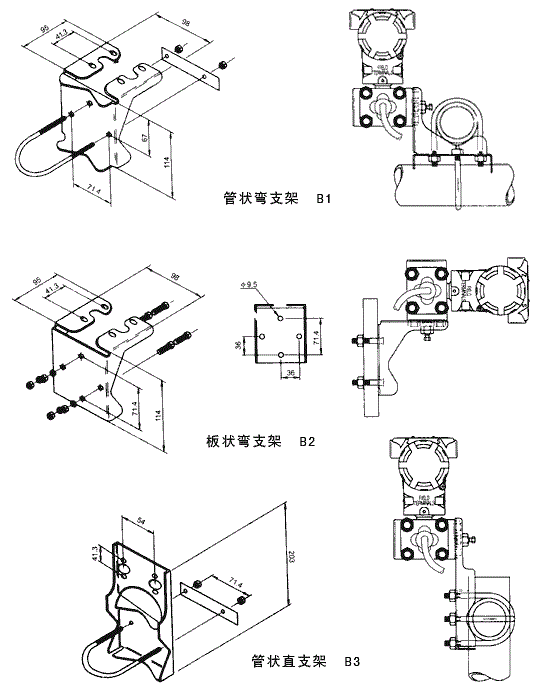

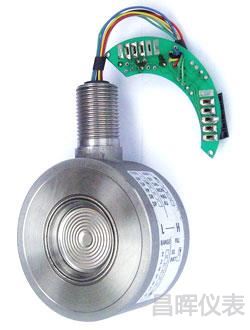

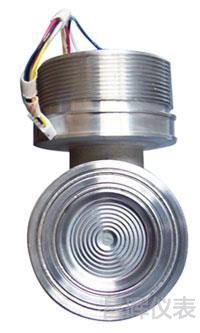

3051变送器采用的电容传感器实物彩图




差压变送器配套三阀组YR-2B
YR-2B三阀组引进国外产品技术设计而成的锻压型阀体、采用和系统介质不接触的工作螺纹以及非旋转型的阀设计,造型 精致、美观大方、质量上乘,是差压变送器理想的配套产品,根据美国SWAGIOK集团WHIEYCO技术标准重新设计制造,是当今最理想的三阀组。

三阀组特点
本阀组是目前三阀组中最完美的一种产品,结构精巧,外型美观,安型美观,安装方便,密封性能好,省略变送器两只腰形法兰和两只引压接头,本阀组直接与变送器连接,同时引压接头组合在阀体上,不需要另配引压接头可与Ф14mm管对焊,也可与Ф14mm管插入式焊接。同时在不能动火的地方可采用卡套式三阀组,用Ф14mm管直接插入卡套中,旋紧螺帽,即可密封使用。

三阀组原理
左侧为高压阀,右侧为低压阀,中间为平衡阀,当高低阀关闭,平衡阀开启时,正负压测量室压力平衡,当高低压阀开启,平衡阀关闭时,输入端压力分别为高压和低压。仪表维修调零时,只需将正负压阀关闭,即可进行差压变送器检修和调试。

三阀组与跟哪些厂家差压变送器配套
本阀组可与以下差压变送器配套:ST-3000、1151、1751、CECC、820、830、840、FCX-A/C、CECR、EDR、EJA、UNI、SBCC/CBYC、STD、YSTD、SITRANS、1066、DMP、K-DA、DB、BY、LD301、3051等差压变送器配套。

三阀组技术指标
公称压力:PN6、PN4、PN16、PN32MPa
公称通径:Ф5mm
适用温度:≤350℃适用介质
三阀组材质:非腐蚀介质请选用20(材料钢);弱腐蚀介质请选用1Cr18Ni9Ti材料(304);强腐蚀介质请选用0Cr17Ni12Mo2Ti材料(316)

三阀组安装
YR-2B三阀组可采用水平、垂直安装,用四只内六角螺栓直接将阀组固定在差压变送器上(规格有M10×35和7/16〞×35两种,订货时需注明)输出端上的接管可直接与管路连接。
