YR-ER230-I系列现场显示温度变送器有4位LCD温度值数字显示，可配置1路智能温度变送器或HART温度变送器，数字线性技术，精度0.1%。现场显示温度变送器可单独安装，让温度变送器远离高温和恶劣环境，延长温度变送器使用寿命。



现场显示温度变送器技术参数
1、输入信号类型：热电偶（B、S、R、E、J、K、N、T）、热电阻（Pt100、Cu50）
2、精度等级：≤0.1％FS（测量精度与所设置的测量范围有关）
3、输出信号：二线制4-20mA
4、供电电源：12V-40VDC
5、精度等级：≤0.1％FS（测量精度与所设置的测量范围有关）
6、热电偶输入时补偿精度：±1℃
7、最大负载：max（电源-7.5V）/0.022A（电流输出）
8、报警电流：传感器损坏或传感器断线输出电流3.9mA或22mA（热电偶TC除外）
9、显示：4位LCD温度值显示
10、响应时间：≤1s
11、温度漂移：0.01%F.S/℃
12、电磁兼容：GB/T 18268（等同IEC 61326-1）
13、使用温度环境：-10~+60℃
14、绝缘强度（输入、输入之间）：1500VDC；1min
15、绝缘电阻（输入、输出之间）：≥100MΩ

现场显示温度变送器内部安装的温度变送器可以任意配置，可以选用国内或国外任意品牌温度变送器组合成不同性能和价位的产品。







现场显示温度变送器选型表

-①-②③-④/⑤-⑥

---

①防爆要求
[1]：本安型

---

②温度变送器类型
[A]：隔离型智能温度变送器/内部安装智能温度变送器YR-ER212
[B]：非隔离型智能温度变送器/内部安装智能温度变送器YR-ER213
[C]：隔离型智能HART温度变送器/内部安装HART温度变送器YR-ER211
[D]：客户指定品牌的温度变送器/内部安装用户定制温度变送器

---

③输入类型
[01]：B型热电偶输入
[02]：S型热电偶输入
[03]：K型热电偶输入
[04]：E型热电偶输入
[05]：T型热电偶输入
[06]：R型热电偶输入
[07]：N型热电偶输入
[08]：Pt100型铂电阻输入
[09]：Cu50型铂电阻输入

---

④温度变送器量程下限
[××]：数字（单位：℃）

---

⑤温度变送器量程上限
[××]：数字（单位：℃）

---

⑥附件
[N]：无
[A]：带YR-ER212、YR-ER213编程软件及串口编程线/可对“温度变送器类型”代码“A”和“B”编程
[B]：带HART MODEM及软件/可对HART协议变送器编程
[C]：带HART手操器/可对HART协议产品编程
[T]：指定品牌温度变送器的编程软件及编程线/对指定品牌变送器编程

---

选型举例
YR-ER230-I-B03-0/1000-A
YR-ER230-I-B08-0/400-N

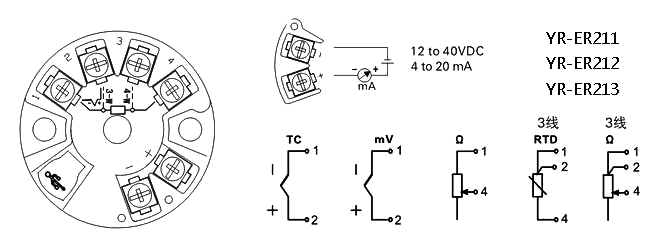

现场显示温度变送器接线图



温度变送器接线图
