液晶液位-容积控制仪 特点
1、有极宽的显示测量范围，可显示整五位的液位测量值及整六位的容积测量值(0--99999字)
2、SWP-LCD-NH80采用查表法进行运算，可对无规则罐体实现高精度的液位-容积转换控制。
3、多功能的显示画面： SWP-LCD-NH80配有40×70mm带背光的点阵式液晶图形显示板，可以集中显示是中文菜单、测量值数据、曲线图表 数据涵义、工程单位、百分比棒图、报警状况等。
4、便捷的操作界面
①快捷的中文菜单，提示用户逐级完成参数设定
②明确的中文信息，标识显示数据的工程涵义
③丰富的图形画面，提供需要显示的参数组合
④轻触式面板按键，方便用户进行各种的操作
5、 液晶液位-容积控制仪 可带串行通信输出，可与各种带串行输入/输出的设备进行双向通信，组成网络控制系统。
液晶液位-容积控制仪选型表
SWP-LCD-①②-③④-⑤-⑥⑦-⑧-⑨
①代码 外形特征
NH80 160×80mm液位-容积控制仪，横式
NHS80 80×160mm液位-容积控制仪，竖式
NHR80 160×80mm带记录液晶液位-容积控制仪，横式
NHRS80 80×160mm带记录液晶液位-容积控制仪，竖式
②代码 控制作用
1 单显示，无报警输出
3 显示+报警输出
③代码 通讯方式
0 无通讯
2 RS232通讯
3 打印接口
4 RS422通讯
8 RS485通讯
④代码 测量值变送输出方式
0 无输出
2 4-20mA变送输出
3 0-10mA变送输出
4 1-5V变送输出
5 0-5V变送输出
⑤代码 测量值输入类型
A 4-20mA
B 0-10mA
C 1-5V
D 0-5V
R 用户指定特殊输入
⑥代码 第一报警
N 无报警
H 上限报警
L 下限报警
⑦代码 第二报警
N 无报警
H 上限报警
L 下限报警
⑧代码 馈电输出
N 无DC24V馈电输出
P DC24V馈电输出
⑨代码 供电方式
省略 AC220V供电
W DC24V供
T AC90-265V供电（开关电源）

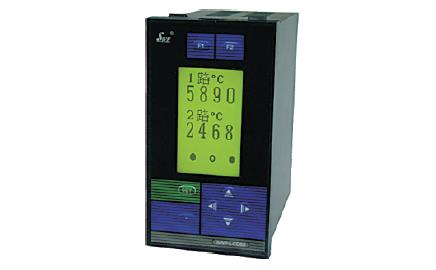

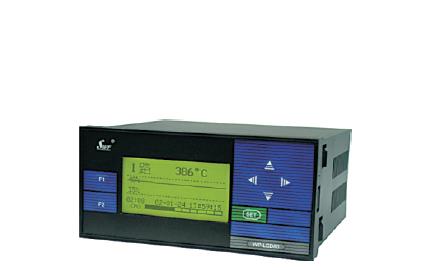

液晶液位-容积控制仪 SWP-LCD-NH80液晶液位-容积控制仪 SWP-LCD-NHS80
液晶液位容积控制仪接线图
