智能手动操作器作为PID调节器或DCS等系统配套产品，用于自动系统投运或特殊情况下的手动调节以及在主机发生故障或维修时作为后备仪表进行操作。昌晖仪表SWP系列智能手动操作器(又称Q型操作器或手动操作器)，操作信号为标准电流或标准电压输出。
智能手操器特点
1、4-20mA控制输出和反馈信号模拟量变送输出，适用于阀门控制、变频器控制等场合。操作器处于自动工作状态时，手操器控制输出跟踪主控制(DCS或PID调节器)输入变化，手操器的控制输出信号和控制输入信号一致，实现自动控制；当处于手动状时，其功能类似为输出4-20mA信号的信号发生器，并同时显示反馈信号
2、自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平滑切换
3、手操器输入信号为两路，可分别外给定控制信号及反馈信号:PV输入执行机构反馈值，SV输入DCS系统或PID调节器控制信号
4、当手操器在手动状态时，按▲键增大4-20mA输出或按▼键减小4-20mA输出
5、手操器监控输入部分断线功能，当输入出现故障时手操器将保持故障前的控制状态并使显示闪烁，手操器“自动功能”停止工作，控制输出保持。可以切换到手动状态继续以手动方式控制调节阀
6、对应反馈或测量信号的报警输出。根据选型功能的不同及现场控制的需要，操作器有两个报警(AL1、AL2)
7、手动操作器提供“自动”和“手动”工作状态指示(无源开关量)DO信号输出
产品型号中有“A/M”字样的操作器在手动控制时输出开关量闭合信号给前级的DCS系统或调节器，DCS系统或调节器收到DO状态信号后即停止PID运算，此时由操作器手动输出控制信号。当操作器从手动转自动控制后，DO状态信号撤消，DCS系统或前级调节器以当前的输出控制值为初始值恢复PID控制。这样操作器手动转自动，自动转手动状态控制都是无扰切换
SWP-ND835外形:160×80×140mm
开孔尺寸:152×76mm
重量:400g
SWP-NS835外形:80×160×140mm
开孔尺寸:76×152mm
重量:400g
SWP-ND935外形:96×96×140mm
开孔尺寸:92×92mm
重量:400g
SWP-ND435外形:96×48×110mm
开孔尺寸:68×68mm
重量:240g
SWP-NS435外形:48×96×110mm
孔尺寸:68×68mm
重量:240g
SWP-ND735外形:72×72×110mm
开孔尺寸:92×44mm
重量:240g
SWP-NT835外形:160×80×140mm
开孔尺寸:152×76mm
重量:400g
SWP-ST835外形:80×160×140mm
开孔尺寸:76×152mm
重量:400g
SWP手操器面板在反复按压后可能导致PVC面板在按键处破损，此情况并不影响仪表性能和操作，不美观而已。这种因材料质地出现的问题在昌晖仪表0.2%级精度YR-GFY系列手操器上彻底解决
昌晖智能手操器选型表
SWP -①-②③④-⑤/⑥-⑦⑧-⑨-⑩-⑪
①智能手操器外形特征
[ND435]：48×96mm手动操作器，横式
[NS435]：96×48mm手动操作器，竖式
[ND735]：72×72mm手动操作器，方形
[ND935]：96×96mm手动操作器，方形
[ND835]：160×80mm手动操作器，横式
[NS835]：80×160mm手动操作器，竖式
[NT835]：160×80mm光柱手动操作器，横式，双光柱+双LED显示
[ST835]：80×160mm光柱手动操作器，竖式，双光柱+双LED显示
②通讯方式
[0]：无通讯
[2]：RS232通讯
[3]：打印接口
[4]：RS422通讯
[8]：RS485通讯
③控制输出方式
[2]：4-20mA控制输出
[3]：0-10mA控制输出
[4]：1-5V控制输出
[5]：0-5V控制输出
④反馈值变送输出方式
[0]：无输出(标配)
[2]：4-20mA变送输出
[3]：0-10mA变送输出
[4]：1-5V变送输出
[5]：0-5V变送输出
⑤PV反馈值输入类型
[12]：4-20mA
[13]：0-10mA
[14]：1-5V
[15]：0-5V
[16]：0-20mA
[18]：用户指定特殊输入
[23]：可切换输入(热电偶、热电阻、标准电流和电压输入)
⑥SV自动控制信号输入类型
[12]：4-20mA
[13]：0-10mA
[14]：1-5V
[1 5]：0-5V
⑦报警1(标准型产品默认报警跟随SV输出；也可定制报警跟随PV或SV输出，用户可通过设置仪表二级参数SL2完成)
[N]：无报警
[H]：上限报警
[L]：下限报警
⑧报警2(标准型产品默认报警跟随SV输出；也可定制报警跟随PV或SV输出，用户可通过设置仪表二级参数SL3完成)
[N]：无报警
[H]：上限报警
[L]：下限报警
⑨馈电输出
[N]：无DC24V馈电输出
[P]：DC24V馈电输出
⑩供电方式
[省略]：AC220V供电
[W]：DC24V供
[T]：AC90-265V供电(开关电源)
⑪手动/自动状态输出
[省略]：无此功能
[A/M]：手动/自动状态开关量输出
智能手操器选型举例
SWP-DN835-020-23/12-HL
160×80mm横式手动操作器，控制输出方式为4-20mA，无变送输出，PV输入(反馈信号)类型为4-20mA，SV输入(控制信号)类型为4-20mA，带上下限报警输出，AC220V供电
SWP-NS835-020-23/12-HL
80×160mm竖式手动操作器，控制输出方式为4-20mA，无变送输出，PV输入(反馈信号)类型为4-20mA，SV输入(控制信号)类型为4-20mA，带上下限报警输出，AC220V供电
SWP-ND935-020-12/12-HL-A/M
96×96mm方形手动操作器，控制输出方式为4-20mA，无变送输出，PV输入(反馈信号)类型为4-20mA，SV输入(控制信号)类型为4-20mA，带上下限报警和手自动状态输出，AC220V供电
SWP-ND735-020-23/12-HL
72×72mm方形手动操作器，控制输出方式为4-20mA，无变送输出，PV输入(反馈信号)类型为4-20mA，SV输入(控制信号)类型为4-20mA，带上下限报警输出，AC220V供电
SWP-ND435-020-23/12-HL
96×48mm横式手动操作器，控制输出方式为4-20mA，无变送输出，PV输入(反馈信号)类型为4-20mA，SV输入(控制信号)类型为4-20mA，带上下限报警输出，AC220V供电
SWP-NS435-020-23/12-HL
48×96mm竖式手动操作器，控制输出方式为4-20mA，无变送输出，PV输入(反馈信号)类型为4-20mA，SV输入(控制信号)类型为4-20mA，带上下限报警输出，AC220V供电
SWP-ND835-022-12/12-HL-A/M
1 60×80mm横式手动操作器，控制输出方式为4-20mA，变送输出为4-20mA，PV输入(反馈信号)类型为4-20mA，SV输入(控制信号)类型为4-20mA，带上下限报警和手自动状态输出，AC220V供电
SWP-NS835-022-12/12-HL
80×160mm竖式手动操作器，控制输出方式为4-20mA，变送输出为4-20mA，PV输入(反馈信号)类型为4-20mA，SV输入(控制信号)类型为4-20mA，带上下限报警输出，AC220V供电
SWP-ND935-022-12/12-HL
96×96mm方形手动操作器，控制输出方式为4-20mA，变送输出为4-20mA，PV输入(反馈信号)类型为4-20mA，SV输入(控制信号)类型为4-20mA，带上下限报警输出，AC220V供电
SWP-ND735-022-12/12-H-P-T
72×72mm方形手动操作器，控制输出方式为4-20mA，变送输出为4-20mA，PV输入(反馈信号)类型为4-20mA，SV输入(控制信号)类型为4-20mA，上限报警输出，DC24V馈电输出，开关电源供电
SWP-ND435-022-12/12-HL
96×48mm横式手动操作器，控制输出方式为4-20mA，变送输出为4-20mA，PV输入(反馈信号)类型为4-20mA，SV输入(控制信号)类型为420mA，带上下限报警输出，AC220V供电
SWP-NS435-022-12/12-HL
48×96mm竖式手动操作器，控制输出方式为4-20mA，变送输出为4-20mA，PV输入(反馈信号)类型为4-20mA，SV输入(控制信号)类型为4-20mA，带上下限报警输出，AC220V供电
光柱手动操作器型号
SWP-NT835-020-23/12-HL(横式)
SWP-NT835-022-23/12-HL(横式)
SWP-ST835-020-23/12-HL
SWP-ST835-022-23/12-HL

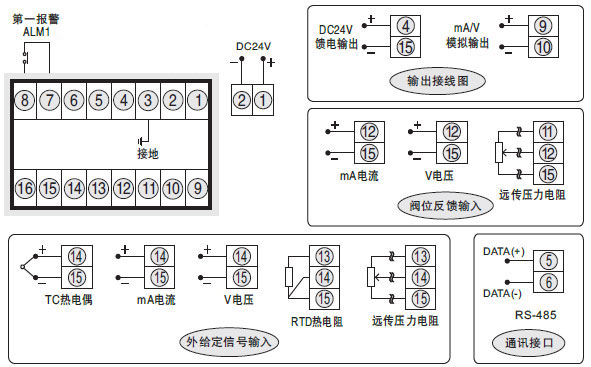

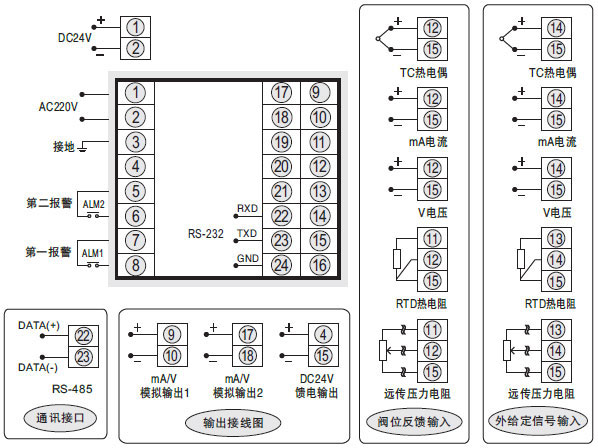

SWP-NS835、SWP-NT835、SWP-NS835和SWP-ST835智能手动操作器接线图
SWP-ND935智能手动操作器接线图
SWP-ND435或SWP-NS435智能手动操作器接线图
SWP-ND735智能操作器接线图
