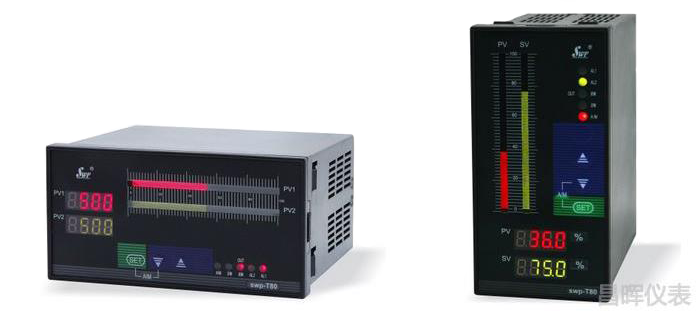

SWP-T825光柱阀位控制调节器融合调节器和伺服放大器功能，仪表以数字和光柱方式显示测量值和阀位反馈值，通过开关量正转/反转控制方式直接驱动电动执行机构动作，本页提供光柱阀位控制调节器的技术参数、价格、选型和说明书。
光柱阀位控制调节器特点
1、SWP-T825光柱阀位控制调节器采用了多项国际先进技术，输入采用数字校正及自校准技术，测量精确定，消除了温漂和时漂引起的测量误差。仪表全面采用了国内外名牌元器件，并采用了稳多重保护和隔离设计，抗干扰能力强、可靠性高
2、光柱阀位控制调节器内置伺服放大器功能，可取代伺服放大器直接驱动电动执行机构(如阀门等)
3、仪表将PID调节器和伺服放大器功能融为一体，仪表经过PID运算后直接输出正、反转继电器触点控制信号
4、采用先进的专家PID智能调节算法，控制精度稳定，无超调，具备高精度的自整定功能，仪表输出采用模块化硬件结构设计
5、带有两路报警输出功能，还可选配反馈值对应的变送输出或标准通讯接口(RS485或RS232C)
6、具有手/自动无扰切换功能。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平稳切换。手动状态下通过仪表按键直接实现正转或反转控制输出
7、阀位控制PID调节器可同时输入测量信号和阀位反馈信号。仪表具有多类型输入功能，一台仪表可以配接不同的输入信号(热电偶、热电阻、线性电压、线性电流和线性电阻)，大大减少了备表的数量。其适用范围非常广泛，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、流量等物理量的测量显示，并配合各种执行器对电动阀门进行PID调节和控制、报警控制、数据采集和记录
8、采用高亮度双数码+101线光柱显示，同时显示阀位反馈值和控制输出值(或设定值)，数据显示清晰直观
9、光柱阀位控制调节器具有零点和满度修正、冷端补偿、数字滤波、传感器故障处理、通讯接口、输出限幅、正反作用控制等功能
光柱阀位控制调节器特殊技术参数
|
控制输出方式
|
继电器正转/反转输出
|
|
设定/显示精度
|
+0.5% FS+1位数max。设定值与显示值匹配，无相对误差
|
|
比例范围
|
0.0%-100.0%（单位：0.1%）
|
|
积分（复位）时间
|
0-9,999s（单位：1s）
|
|
微分（比率）时间
|
0-9,999s（单位：1s）
|
|
控制周期
|
1、2、4、6、15、30、60、120、240s（单位：1s）
|
|
采样周期
|
0.5s
|
昌晖阀位控制调节器选型表
SWP-①②③-④⑤⑥-⑦/⑧-⑨⑩-⑪-⑫
①外形特征
[T]：横式光柱仪表
[ST]：竖式光柱仪表
②外形尺寸
[8]：160×80mm(横)
③控制作用
[25]：阀位控制伺服调节器
④通讯方式
[0]：无通讯
[2]：RS232通讯
[3]：打印接口
[4]：RS422通讯
[8]：RS485通讯
⑤控制输出方式
[1]：继电器报警输出
⑥阀位反馈变送输出方式
[0]：无变送输出
[2]：4-20mA变送输出
[3]：0-10mA变送输出
[4]：1-5V变送输出
[5]：0-5V变送输出
⑦测量值输入信号类型PV
[**]：详见输入类型表
⑧阀位反馈输入信号类型SV
[12]：4-20mA变送输出
[13]：0-10mA变送输出
[14]：1-5V变送输出
[15]：0-5V变送输出
⑨第一报警
[N]：无报警
[H]：上限报警
[L]：下限报警
⑩第二报警
[N]：无报警
[H]：上限报警
[L]：下限报警
[G]：偏差内报警
[A]：偏差外报警
[D]：LBA报警
⑪馈电输出
[N]：无馈电输出
[P]：1路DC24V馈电输出
[2P]：2路DC24V馈电输出
⑫供电方式
[省略]：AC220V供电
[W]：DC24V供电
[T]： AC90-265V供电（开关电源)
光柱阀位控制调节器输入类型表
光柱阀位控制调节器选型举例
SWP-ST825-010-12/12-HL-P
智能自整定光柱阀位控制PID调节器(带伺服放大器)，无通讯和变送输出，PID控制输出为阀位正转/反转控制出输，输入信号(PV)为4-20mA，阀位反馈信号(SV)为4-20mA仪表带上、下限报警输出，带DC24V馈电输出，仪表电源为AC220V，仪表外型为80×160mm竖式
SWP-NT825-012-12/12-HL-P
智能光柱阀位控制PID调节器(带伺服放大器)，无通讯,带变送输出4-20mA，PID控制输出为阀位正转/反转控制输出，输入信号(PV)为4-20mA，阀位反馈信号(SV)为4-20mA仪表带上、下限报警输出，带DC24V馈电输出，仪表电源为AC220V，仪表外型为160×80mm横式

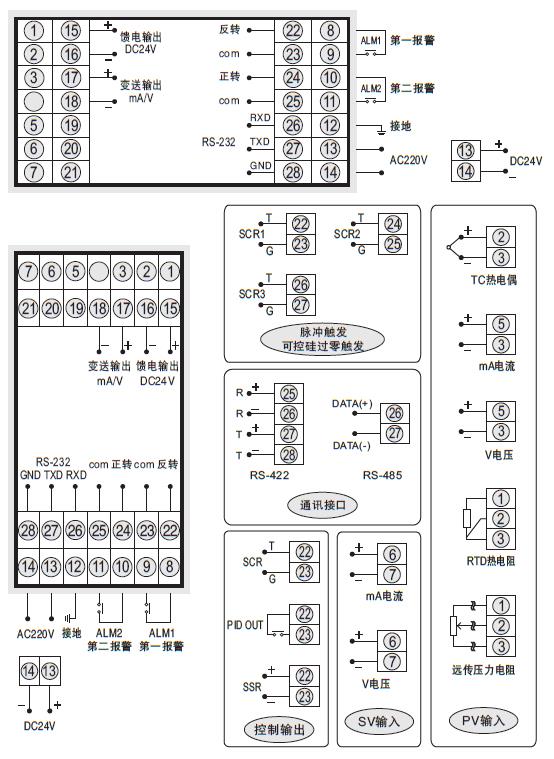

光柱阀位控制调节器接线图
SWP-T825和SWP-ST825仪表接线图是相同的，仅仅是外形横式和竖式的区分
特别提示：
阀位控制仪控制输出方式为正转/反转继电器触点输出，继电器触点容量仅为3A(AC220V)，建议在仪表与现场电动执行机构之间接入中间继电器，这样可以延长仪表继电器触点寿命。
光柱阀位控制调节器与电动执行机构连接
注意：将调节阀电动执行机构的零线与本仪表的comm端子短接，可吸收调节阀动作时对仪表造成的干扰信号，此线如不接，本仪表也可正常工作
