液晶16-64路巡检仪 SWP-ASR-MD

2024/5/18 16:41:15 分类:显示仪表
文章地址://www.e-cumulus.com/product/138.html

SWP-ASR-MD智能化64路巡检仪最多可对64输入回路进行巡回检测,报警控制及数据远传,SWP-ASR-MD是一种智能化液晶多功能显示仪表

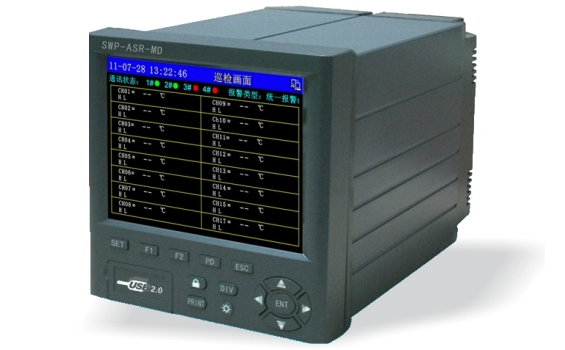

SWP-ASR-MD64路巡检仪

液晶仪表特点
1、设计吸纳了当今电脑的结构思路,硬件采用内带快闪存储器的新型微处理器,软件引入中文WINDOWS的框架思路。
2、全中文菜单引导组态操作,以集中或分页画面显示各通道的测量及报警结果,简洁直观地给人以智能的感受。
3、可接受多达16-64路同类型或不同类型被测输入信号,根据用户设定要求完成从信号采集,数据显示,报警状态及数据传送的全过程。
4、液晶64路巡检仪操作简单,仪表抗干扰性能强,可靠性高。
5、同屏可显示16路测量值
6、液晶64路巡检仪可提供0-128路报警输出

64路巡检仪技术参数

精度:0.5%FS±1字(常规供货)或0.2%FS±1 字(定制产品)
测量范围:-1999~9999 字
采样周期:0.5秒/路
显示方式:5.6寸LED 背光式真彩大屏幕液晶图形显示面板;显示内容可由汉字,西文,数字,图形等组成。通过面板按键可完成画面翻页,画面对比度/亮度调整等
参数设定:中文菜单提示,面板按键设定,可设定二级参数带密码锁定
报警功能 :报警画面提示,可选择继电器带回差的 ON/OFF 输出;统一报警1、统一报警2、分别报警
通讯输出:RS232或RS485,波特率2400-57600pbs(可设置);2路通讯全隔离
保护方式:设定参数永久保存,记录数据断电保存,内置 WATCHING DOG 电路,掉电时数据预先保存
使用环境:环境温度-15℃~60℃、相对湿度≤85%RH、避免强腐蚀性气体
电源电压:AC95V-260V/50Hz(开关电源)
耗:≤15W
重量:约1000g
外形尺寸:144×144×180mm
开孔尺寸:138×138mm


SWP-ASR-MD8液晶多路巡检仪接线

安装方式:卡条式固定架

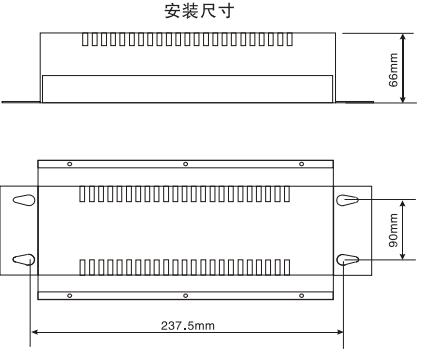

SWP-T16数据采集器外形尺寸:



液晶64路巡检仪选型表


SWP-ASR-①②③-④⑤-⑥-⑦-⑧

①外形特征
[MD]:液晶多路巡检仪

②外形尺寸
[8]:144×144mm

③输入通道
[16]:16路信号输入(型号SWP-ASR816,配1个SWP-T16数据采集器)
[32]:32路信号输入(型号SWP-ASR832,配2个SWP-T16数据采集器)
[48]:48路信号输入(型号SWP-ASR848,配3个SWP-T16数据采集器)
[64]:64路信号输入(型号SWP-ASR864,配4个SWP-T16数据采集器)

④通讯方式
[0]:无通讯
[2]:RS232通讯
[3]:打印接口
[8]:RS485通讯

⑤输出方式
[0]:无报警输出
[1]:统一报警输出
[2]:分别上下限报警输出
[3]:上限或下限报警输出
[4]:特殊规格

⑥输入类型
[**]:参见“输入类型表”

⑦报警点数
[**]:0-128报警点可选

⑧供电方式
[T]:AC85-265V供电

注:仪表输入类型表

输入信号类型表

型号举例
SWP-ASR-MD816-00-23-0-T
SWP-ASR-MD816-01-23-2-T
SWP-ASR-MD816-02-23-32-T
SWP-ASR-MD832-00-23-0-T
SWP-ASR-MD832-01-23-2-T
SWP-ASR-MD832-02-23-64-T
SWP-ASR-MD848-00-23-0-T
SWP-ASR-MD848-01-23-2-T
SWP-ASR-MD848-82-23-96-T
SWP-ASR-MD864-80-23-0-T
SWP-ASR-MD864-81-23-2-T
SWP-ASR-MD864-82-23-128-T

液晶64路巡检仪的输入信号先接入SWP-T16数据采集器
SWP-T16数据采集器以通信方式将测量信号送入SWP-ASR-MD8多路巡检仪,每一台SWP-T16数据采集器可以接入16路测量回路。SWP-ASR-MD8多路巡检仪最多可配置4个SWP-T16数据采集器,采集器用户不用单独购买,昌晖仪表制造有限公司根据用户所需测量回路数在仪表出厂时提供给使用者。

液晶64路巡检仪接线图
◆SWP-ASR-MD仪表本体接线图

SWP-ASR-MD仪表本体接线图

◆SWP-ASR-MD仪表本体与SWP-T16数据采集器的连接

SWP-ASR-MD仪表本体与SWP-T16数据采集器的连接

◆SWP-T16数据采集器接线图

SWP-T16数据采集器接线图

1、如SWP-T16示意图所示:SWP-T16第1组中
①②③④对应的输入回路号为第1路;⑤⑥⑦⑧对应的输入回路号为第2路第2组中①②③④对应的输入回路号为第3路;以此类推,最后为16路。

2、输入信号接线以第1组第1路为例:热电偶接
①和②(
①+,②-);热电阻接①②③(热电阻元件一端接①,另一端接②和③);mA/V输入接②和④(②-,④+)。改变某一回路的输入信号后,应该按照接线图更改输入接线位置,并在SWP-ASR-MD8多路巡检仪设置输入信号、量程参数,仪表才能正常工作。
