温度传感器凸台焊接于设备或管道上，用于安装带固定螺纹的热电偶、热电阻和双金属温度计，通常用在较高温度或不超过6.3MPa压力的工况环境中。为方便用户和设计院朋友方便选用温度传感器凸台，昌晖仪表制造有限公司分享安装凸台的详尽技术参数。



热电偶安装直型凸台|热电阻安装直型凸台

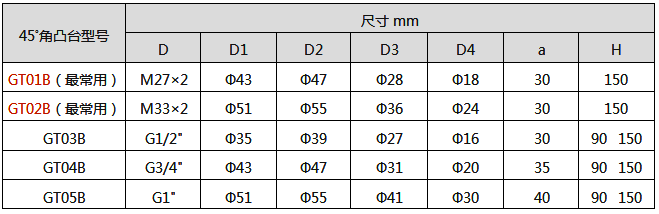

热电偶安装45°角凸台|热电阻安装45°角凸台

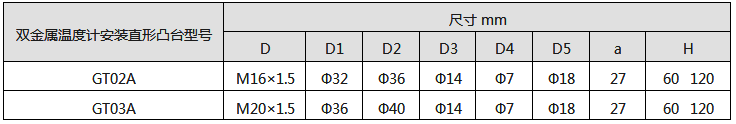

双金属温度计安装直型凸台



温度传感器安装凸台外形示意图

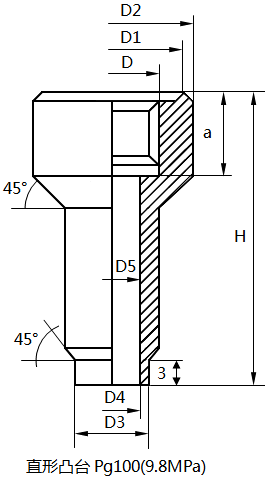

1、直型凸台

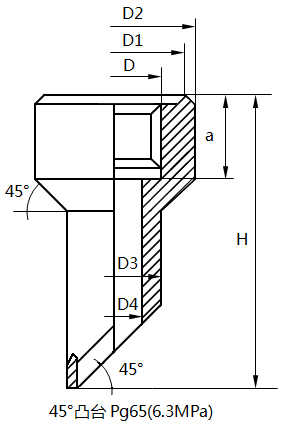

2、45°角凸台



凸台安装示意图(适用于热电偶、热电阻和双金属温度计)

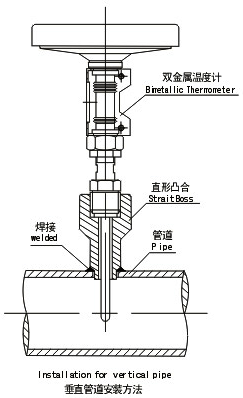

1、凸台垂直管道安装方法

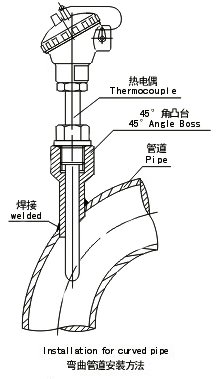

2、凸台弯曲管道安装方法



3、凸台倾斜管道安装方法

4、凸台垂直管道安装方法
