频率/转速表 YR-GFRP

2021/11/22 18:35:42 分类:频率转速仪
文章地址://www.e-cumulus.com/product/1254.html

YR-GFRP系列频率/转速表采用全自动贴片封装工艺,具有很强的抗干扰能力,并具有多种输出功能和控制功能,与多种转速传感器配套,广泛运用于电力、石化、冶金、轻工、制药、航空等诸多领域。

转速表特点
◆ 6位LED数码显示,显示范围宽
◆ 频率测量范围:1-34kHz,最大输入幅值:24VDC,最小分辨率:0.01Hz
◆ 具备“上下限报警”、“延时报警”、“报警延时复位”功能,带LED报警灯指示
◆ 支持RS485、RS232串行接口,采用标准MODBUS RTU通讯协议
◆ 输出、电源、通讯相互之间采用光电隔离技术
◆ 具备多种外形尺寸及样式供用户选择
◆ 面板轻触式按键设置,参数置断电永久保存

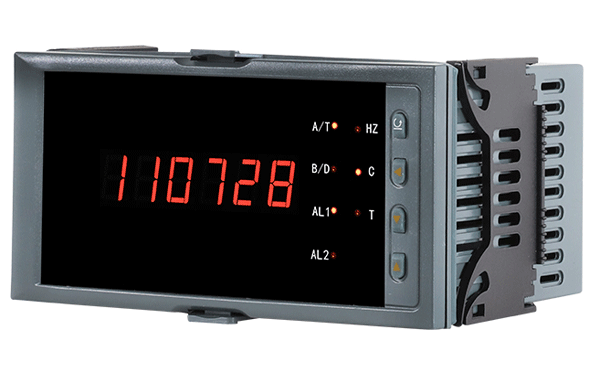

昌晖频率转速表
转速表面板
昌晖仪表生产的频率转速表有三种外形尺寸可供用户选择:
外形:160×80mm; 型号:YR-GFRP801/YR-GFRP801803
②外形:96×48mm;型号:YR-GFRP401/YR-GFRP403
外形:96×96mm;型号:YR-GFRP901/YR-GFRP903
YR-GFRP90转速表

转速表技术参数
输入信号范围:1-34kHz,最大输入幅值:24VDC
输入电平:VIL=1.5Vmax , VIH=3.75Vmin
测量精度:±0.2%FS
最小分辨率 :0.01Hz
设定方式:面板轻触式按键数字设定;设定值断电永久保存
显示方式:0-999999测量值显示,发光二级管工作状态显示
继电器输出:AC220V/0.6A(小);DC24V/0.6A(小);AC220V/3A(大);DC24V/3A(大); 外形尺寸为96×48mm时,负载能力为AC125V/0.6A,DC24V/0.6A
使用环境:环境温度:0-50℃;相对湿度:≤85%RH;避免强腐蚀气体
工作电源:AC100-240V(开关电源),50-60HZ;DC20-29V(开关电源)
功耗:≤5W
结构:标准卡入式
通讯:用标准MODBUS通讯协议。注:仪表带通讯功能时,通讯转换器最好选用有源转换器

转速表接线图
频率转速表接线图

转速表选型表


YR-GFRP①②-③④-⑤⑥-⑦-⑧
①转速表外形尺寸
[9]:96×96mm(开孔92×92mm)
[8]:160×80mm(开孔152×76mm)
[4]:96×48mm(开孔92×45mm)
②转速表控制作用
[01]:单纯转速显示
[03]:显示+2限个报警(可设置为上限或下限)
③通讯方式
[0]:无通讯
[2]:RS232
[8]:RS485(MODBUS)
④转速表的变送输出
[0]:转速表无变送输出
[2]:4-20mA(RL≤600Ω)
[3]:0-10mA(RL≤1.2kΩ)
[4]:1-5V(RL≥250KΩ)
[5]:0-5V(RL≥250kΩ)
[6]:0-20mA(RL≤600Ω)
⑤第一路报警输出
[N]:转速表无报警输出(控制作用代码“01”时必选项)
[H]:上限报警
[L]:下限报警
⑥代码  第二报警输出
[N]:转速表无报警输出(控制作用代码“01”时必选项)
[H]:上限报警
[L]:下限报警
频率转速表馈电输出
[N]:转速表无馈电输出
[P]:DC24V馈电输出
⑧频率转速表电源
[T]:交流/直流100-240V供电(标准出厂配置)
[W]:DC24V供电
频率转速表选型举例
YR-GFRP801-00-NN-N-T
YR-GFRP801-02-NN-N-T
YR-GFRP801-80-NN-P-T

YR-GFRP803-01-HL-N-T
YR-GFRP803-02-HL-N-T
YR-GFRP803-82-HL-P-T
YR-GFRP901-00-NN-N-T
YR-GFRP901-02-NN-N-T
YR-GFRP901-80-NN-P-T

YR-GFRP903-01-HL-N-T
YR-GFRP903-02-HL-N-T
YR-GFRP903-82-HL-P-T
YR-GFRP401-00-NN-N-T
YR-GFRP401-02-NN-N-T
YR-GFRP401-80-NN-P-T

YR-GFRP403-01-HL-N-T
YR-GFRP403-02-HL-N-T
YR-GFRP403-82-HL-P-T



说明书下载   选型样本下载
