容积仪特点
◆数字显示容积仪双屏LED数码显示， 具备11种信号输入功能，测量精度为0.2％级
◆ 可对各种形状罐体进行液位⇔容积转换测量控制。
◆ 采用查表法进行运算 ，可对规则或不规则罐体实现高精度的液位⇔容积显示控制
◆数字显示容积仪可带两路模拟量变送输出
◆ 支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议
◆ 仪表可带RS232C打印功能，数字显示容积仪具有手动、定时、报警打印功能
◆ 带DC24V馈电输出，为现场变送器配电
◆ 输入、输出、电源、通讯相互之间采用光电隔离技术
◆ 参数设定密码锁定，参数设置断电永久保存，数字显示容积仪具备参数恢复系统原始设置功能
◆数字显示容积仪有3种外形尺寸可供用户选用
数字显示容积仪面板
160×80mm 80×160mm 96×96mm
型号：YR-GFH801/803/804 型号：YR-GFHS801/803/804 型号：YR-GFH901/903/904
智能液位-容积仪选型
YR-GFH①②-③④⑤-⑥-⑦⑧⑨⑩-⑪-⑫
①代码 仪表外形尺寸 说明
996×96mm 开孔尺寸：92×92mm
8160×80mm 开孔尺寸：152×76mm
S880×160mm 开孔尺寸：76×152mm
②代码 控制作用 说明
01单纯液位-容积显示
03液位-容积显示+2限报警 可设置为上限、下限/上上限、上限/下限、下下限
04液位-容积显示+4限报警 仪表报警输出为上上限/上限/下限/下下限
③代码通讯方式说明
0无通讯 标准出厂配置
2RS232通讯
3带RS232C打印接口
8RS485通讯
④代码 仪表输出OUT1 说明
0无变送输出 控制作用代码为“03”的仪表不能选择此项
1继电器报警输出 控制作用代码为“01”的仪表不能选择此项 [注1]
24-20mA （RL≤600Ω） [注1]
30-10mA （RL≤1.2KΩ） [注1]
41-5V （RL≥250KΩ） [注1]
50-5V （RL≥250KΩ） [注1]
60-20mA （RL≤600Ω） [注1]
70-10V （RL≥4KΩ） [注1]
⑤代码 变送器输出OUT2
0无变送输出
24-20mA （RL≤600Ω） [注1]
30-10mA （RL≤1.2KΩ） [注1]
41-5V （RL≥250KΩ） [注1]
50-5V （RL≥250KΩ） [注1]
60-20mA （RL≤600Ω） [注1]
70-10V （RL≥4KΩ） [注1]
⑥代码 输入信号类型 说明
124-20mA 仪表输入类型可切换
⑦代码 第一报警 说明
H上限报警 控制作用代码为“01”的仪表不能选择此项
L下限报警 控制作用代码为“01”的仪表不能选择此项
⑧代码 第二报警说明
H上限报警 控制作用代码为“01”的仪表不能选择此项
L下限报警 控制作用代码为“01”的仪表不能选择此项
⑨代码 第三报警 说明
N无报警 标准配置
H上限报警 控制作用代码为“01、03”的仪表不能选择此项[注1]
L下限报警 控制作用代码为“01、03”的仪表不能选择此项[注1]
⑩代码 第四报警 说明
N无报警 标准配置
H上限报警 控制作用代码为“01、03”的仪表不能选择此项[注1]
L下限报警 控制作用代码为“01、03”的仪表不能选择此项[注1]
⑪代码 馈电输出说明
N无馈电
1P1路DC24V馈电输出 输出电流≤30mA（负载电阻≥750Ω） [注1]
2P2路DC24V馈电输出 输出电流≤30mA（负载电阻≥750Ω）
⑫代码 仪表供电说明
T交流/直流100-240V供电 标准出厂配置
WDC24V供电
[注1] 液位-容积仪选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端子上只能选择其中一种功能。
[注2] 液位-容积仪在写型号时必须完整，没有选到的功能项不能省略。

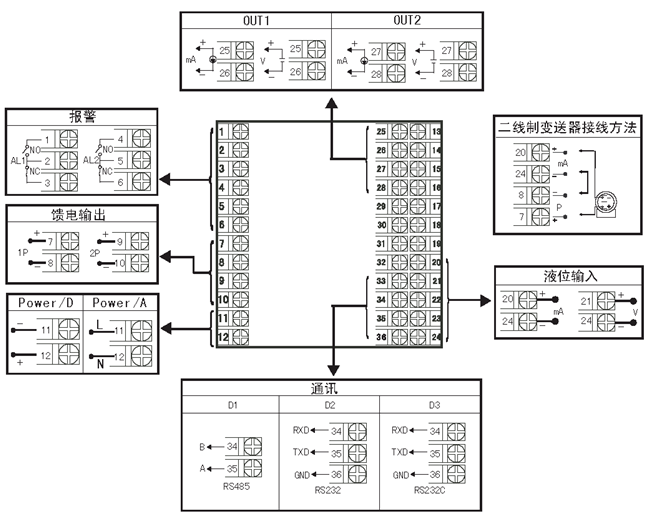

液位⇔容积仪接线图
液位-容积仪参数功能
注:以上参数为智能液位-容积仪全部参数，如果不是全功能仪表，则未选功能所对应的参数将不予显示
