热电阻一体化温度变送器通过高性能温度变送器将温度值转变成与高精度长寿命热电阻电阻信号成正比的二线制4-20mA输出，产品抗强干扰，高稳定性、高精度、长寿命。昌晖仪表生产的热电阻一体化温度变送器量程修改、温度变送器校验均通过本公司提供的免费编程软件完成，还可以在线监测温度值。
热电阻一体化温度变送器技术指标
1、基本误差=(热电偶允差对应输出基本误差2 + 热电偶温度变送器精度(0.1%)2）^1/2
2、负载电阻：0-500Ω
3、输出信号：4-20mA，二线制(供电电源DC24V)
4、智能温度变送器供电电源：温度变送器工作电源电压最低12VDC，最高35VDC，额定工作电压24VDC
5、环境温度：－25℃～80℃(危险场所不高于70℃)
6、相对湿度：5％～95％RH
7、机械振动：f≤55Hz,振幅＜0.15mm
8、周围空气中不含有引起智能温度变送器腐蚀的介质
9、环境温度影响：≤0.05％/1℃
10、负载特性：

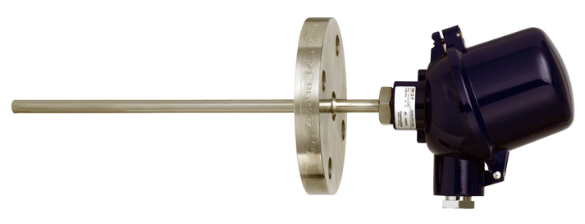

昌晖一体化温度变送器的结构特点
相对于将温度变送器安装的接线板端子上，昌晖仪表更建议将温度变送器安装在接线盒保护帽(上盖)内。因为采用这种安装方式，可确保隔热效果更佳(环境温度高容易影响温度变送器性能，这对国内外任何品牌的温度变送器都有好处)，还可以用装配式热电偶芯替代铠装热电偶芯，可简化维修时需要进行的更换和安装操作。
一体化温度变送器选型表
YR-S①Z②③-④⑤⑥⑦⑧-⑨/⑩-⑪/⑫-⑬-⑭
①温度变送器类型
[A]：智能型/带显示/非隔离型温度变送器，0.1%精度
[B]：智能型隔离温度变送器，0.1%精度
[C]：HART隔离温度变送器，0.1%精度
[D]：用户指定品牌温度变送器
[X]：带显示HART温度变送器，0.1%精度，芳ABB外壳及显示套件
②热电阻类型
[C]：Cu50分度号/俗称Cu50铜电阻
[G]：Cu100分度号/俗称Cu100铜电阻
[P]：Pt100分度号/俗称Pt100热电阻
[T]：Pt1000分度号/俗称Pt1000热电阻
③热电阻支数
[1]：单支式(一支热电阻)
[2]：双支式(两支热电阻)
④安装固定装置
[1]：无固定装置
[2]：固定螺纹/标配螺纹为M27×2；其他螺纹尺寸需要在⑭处标注
[3]：活动法兰
[4]：固定法兰/用户提供法兰标准、法兰规格和法兰材质要求
[6]：固定螺纹+锥形整体钻孔盲孔管/标配螺纹为M27×2；其他螺纹尺寸需要在⑭处标注
⑤接线盒形式
[2]：ABB接线盒及套件
[3]：德系一体化温度变送器接线盒/昌晖产品标准配置
[6]：防高温强腐蚀不锈钢接线盒/适用于常温强腐蚀场合
[7]：全塑接线盒/适用于常温强腐蚀场合
⑥热电阻保护管外径mm
[0]：Ф16mm
[1]：Ф12mm
[6]：按照现场要求定制保护管外径、壁厚和整支产品内部结构
⑦常用保护管材料/保护管长期最高使用温度
[0]：1Cr18Ni9Ti(德标1.4841/美标321/日标SUS321) 0-871℃(1600℉)；抗硫、抗还原性差
[1]：99刚玉/耐高温、耐腐蚀、有微小气孔，致密性比氧化铝好，热冲击易碎
[2]：氧化铝/耐高温、耐腐蚀，有微小气孔，热冲击易碎
[3]：316L(德标1.4435/日标SUS316L)/0-871℃(1600℉)；耐腐蚀优于304， 耐晶间腐蚀
[4]：瑞士904L/-70~280℃；耐硫酸、稀硫酸腐蚀性最好的钢种
[N]：特殊保护管材质和结构定制产品
⑧测温元件形式
[3]：外绕整体烧结铂电阻元件，适用于振动场合，测温-200~500℃，寿命为其他5-10应速度快，线性度非常好
[4]：国产304保护管铠装抗震热电阻芯； 铠装芯标配Φ6.0mm
[5]：美标316L保护管铠装抗震热电阻芯；铠装芯标配Φ6.0mm
[6]：德国进口Inconcl镍基合金电缆管铠装热电阻芯；德国久茂JUMO铠装热电阻用材料，超长使用寿命
[F2]：防腐耐磨型整体烧结聚四氟乙烯结构+抗震式外绕整体烧结铂电阻+内部防腐专用引线
⑨热电阻总长mm
[***]：***(见注1)
⑩热电阻插入长度mm
[***]：***(见注1)
⑪温度变送器量程下限
[***]：***
⑫温度变送器量程上限
[***]：***
⑬热电阻元件精度等级
[1]：AA级精度
[2]：A级精度
[3]：B级精度/国内多数热电阻生产厂常规供货
⑭固定法兰和非标准螺纹安装补充说明
[螺纹要求]：螺纹尺寸及材质要求(见注1)
[法兰要求]：法兰规格尺寸及法兰材质要求(见注2)
注1：YR-S①Z②③-1⑤⑥⑦⑧和S①Z②③-3⑤⑥⑦⑧型热电阻一体化温度变送器选型时仅需要确认总长L（总长等于插入深度）即可；YR-S①Z②③-2⑤⑥⑦⑧和S①Z②③-4⑤⑥⑦⑧型热电阻一体化温度变送器选型时必须同总长和插入深度，通常约定：总长=插入长度+150mm。
注2：一体化温度变送器如选用固定法兰或非标准螺纹安装方式，用户订货时必须安装现场配对法兰要求提供热电阻法兰规格、法兰材质或螺纹要求。
选型举例
YR-SCZP-266N6-250/100-0/100-2-M27×2
一体化温度变送器(配置HART温度变送器)，M27×2固定螺纹，高温防腐接线盒，材质、保护管直径和内部结构定制，总长250mm，热电阻插入深度100mm，热电阻保护管材质为按现场工况定制，德国进口Inconcl镍基合金电缆铠装热电阻芯
热响应时间
当温度出现阶跃变化时，热电阻一体化温度变送器的电流输出信号变化至相当于该阶跃变化的50%所需的时间，通常以τ0.5表示，当温度变送器的阶跃响应稳定时间不超过热电阻热响应稳定时间τ0.5的五分之一时，则用热电阻热响应时间作为热电阻一体化温度变送器的热响时间；当温度变送器的阶跃响应稳定时间不超过热电阻热响应稳定时间τ0.5的二分之一时，则用温度变送器热响应时间作为一体化温度变送器的热响应时间。

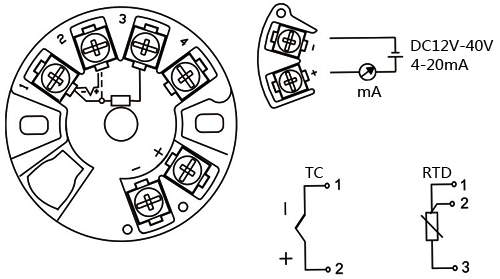

热电阻一体化温度变送器接线图
