使用外观设计的产品名称：固态断路器的控制和显示信息的图形用户界面
授权公告号：CN 307458089 S
授权公告日：2022.07.19
申请号：202230223540.1
申请日：2022.04.20
专利权人：施耐德电器工业公司
地址：法国吕埃-马迈松
设计人：李玉霞 蔡永菲
1、本外观设计产品的名称：断路器的控制和显示信息的图形用户界面
2、本外观设计产品的用途：本产品用于控制电路闭合和断开
3、本外观设计产品的设计要点：在于图形用户界面

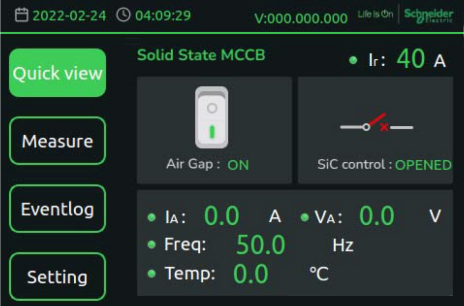

4、最能表明设计要点的图片或照片：主视图
5、无设计要点，省略其它视图
6、图形用户界面的用途：界面可实时显示断路器在使用过程中的状态、电流、电压等信息，用户通过界面，能对断路器运行中相关参数和状态进行设置和切换。主视图和主视界面图为断路器开机原始状态，当用户按下断路器面板上部的“Reset”按键后，界面转换成为界面变化状态图1，用户点击界面中的“Air Gap”按键，开关状态可在ON和OFF之间切换。用户点击界面变化状态图1中“SiC control”上部的开关图标，界面转换成为界面变化状态图2，用户通过点击此开关图标，SiC状态可在OPEN和CLOSE之间切换。用户点击界面变化状态图2左侧“Measure”按键，界面转换成界面变化状态图3，进入“U/I/F”界面。用户点击界面变化状态图3右侧“Temp”按键，界面转换成界面变化状态图4。用户点击界面变化状态图4左侧“Eventlog”按键，界面转换成界面变化状态图5，日志默认显示Trip类型日志。用户点击界面变化状态图5中“Trip”旁边的下拉框图标，选择“Alarm”和“Fault”，界面分别转换成界面变化状态图6和图7。用户在界面变化状态图5、6、7中选择一行日志、并点击“Detail”按键，界面转换成界面变化状态图8，显示出被选日志的具体信息。用户点击界面变化状态图8中“Close”按键，可回到相应的上级界面（即界面变化状态图5、6或7）。用户点击任一界面左侧的“Setting”按键，界面转换成界面变化状态图9，为Adjustment for demo参数默认隐藏状态。当用户滑动界面变化状态图9“Adjustment for demo”右侧图标时，界面转换成界面变化状态图10。
施耐德固态断路器界面变化状态图
