精品推荐:昌晖单晶硅直连式压力变送器

2019/2/26 0:08:25 分类:精品推荐
文章地址://www.e-cumulus.com/news/2387.html

压力变送器是许多工业设备中用以控制工业过程和压力变化的重要器件。压力变送器用于测量液体、气体或蒸汽的液位、密度和压力,然后将压力信号转变成4-20mA信号输出。压力变送器是直接与被测介质相接触的现场仪表,常常在高温低温腐蚀振动冲击等环境中工作。在石油、化工、电力、钢铁、轻工等行业的压力测量及现场控制中应用非常广泛。为此昌晖仪表推出了单晶硅直连式压力变送器。单晶硅压力变送器具有非常丰富的品种,具有体积小、高稳定性、低温度漂移、精度高等优点,可以的使用在不同的领域,满足不同用户的需求。

单晶硅直连式压力变送器是在充分利用差压式单晶硅压力变送器传感器与电路板的的基础上,对机械结构进行重新设计,因此通用化、系列化、标准化要求与差压式单晶硅压力变送器相同。

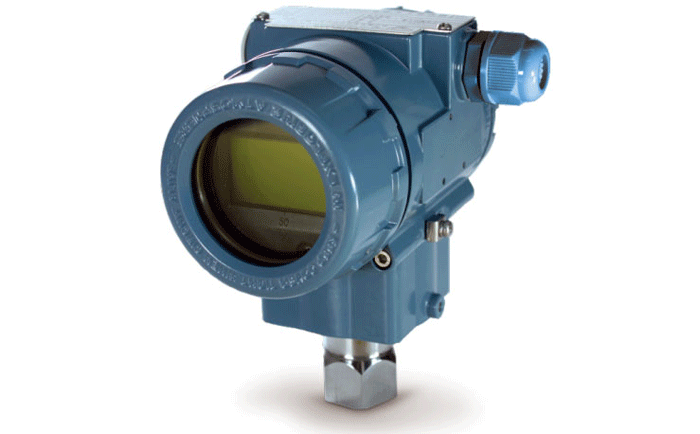

直连式单晶硅压力变送器

一、单晶硅电阻式传感器的技术特点

昌晖YR-ER102单晶硅直连式压力变送器采用瑞士进口单晶硅电阻式传感器,单晶硅电阻式传感器的输出灵敏性高、信号量大、回差极小,并且电路设计较为简洁可靠,所以国际上较多变送器制造厂商优先采用此方案进行高端变送器的研发和制造。但是较之上文提及的金属电容式传感器和单晶硅谐振式传感器, 单晶硅电阻芯片的应用具有较为特殊的工艺要求。主要表现在硅芯片的无应力封装技术和硅薄膜的单向过载保护技术方面。这两项应用技术在2000年之前牢牢掌握在西方发达国家手中,昌晖仪表制造有限公司通过从瑞士ROCKSENSOR的技术合作、引进和再研发,最终充分掌握了多项相关技术,因此实现了高稳定性硅压力、差压变送器在国内大规模制造,其YR-ER100系列的高稳定性单晶硅变送器的准确度等级达到了0.05级,超过了以上工业发达国家知名品牌的变送器。

单晶硅压力变送器的精度、稳定性和可靠性与国内市场份额排名在前的罗斯蒙特3051、横河EJX系列产品相比也不逊色。


二、创意介绍

单晶硅直连式压力变送器是在差压式单晶硅压力变送器的基础上进行的二次开发。通过更改机械结构设计、 改变传感器与用户端法兰的连接方式,来满足用户不同的应用场合的需求,因此原有的机械结构件将不相同,与传感器无关的机械加工零部件需要重新设计。
昌晖直连式压力变送器
三、适用于不同的应用场合

1、适用于造纸行业的齐平膜片变送器
在造纸的过程中,由于测量的介质是纸浆,如果用普通的压力变送器测量,会引起堵塞影响测量精度,所以需要采用这种带有齐平膜片的变送器。
2、适用食品、饮料、牛奶、医疗配药的变送器
单晶硅压力变送器在食品饮料生产中应用于监测发酵罐压力、各种液位测量。所用的主要是卫生型压力变送器,如图4所示其连接方式有:卡套安装,螺纹DIN 11851、SMS接合螺母等不同的安装方式。
3、天然气和石油行业
单晶硅压力变送器在油气开采、存储和运输过程中应用于监测压力、液位等重要参数,是油气生产输送过程中重要的测量
检测设备。油气行业现场应用环境恶劣,对压力变送器质量和性能要求高。所以可以采用单晶硅直连式压力变送器。。

四、直连式单晶硅压力变送器品种扩展

在基础型的直连式压力变送器上,还有远传法兰式压力变送器600℃超高温远传压力变送器。其主要特点是在普通型的压力变送器上采用毛细管与远传法兰连接。

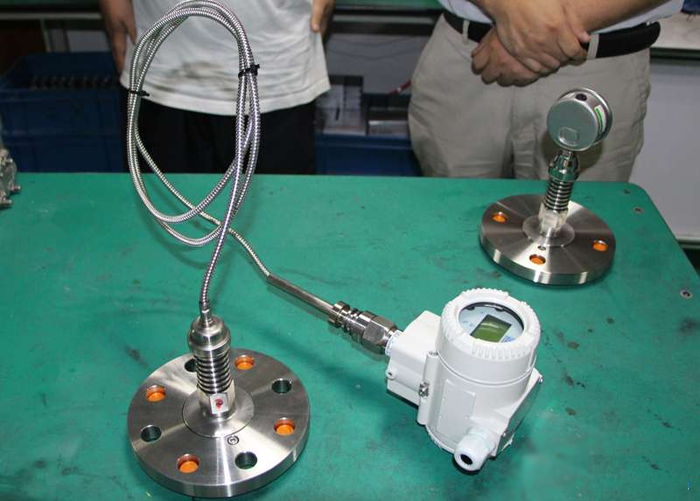

昌晖远传单晶硅压力变送器
远传单晶硅压力变送器

600℃超高温远传压力变送器
600℃超高温远传压力变送器

五、选型方式

用户可以根据不同的工况条件,根据需要选择不同结构的单晶硅压力变送器,需要注意三个方面:
1、信号的输出(4-20mA直流信号+HART协议数字信号)。
2、接液法兰的选择(远传的接液法兰,是采用1199系列远传法兰。如:PFW扁平式法兰、EFW插入式法兰、RTW螺纹安装式法兰、RFW法兰安装式法兰、UCW管接式法兰、FFW平法兰、CTW化工Tee型法兰、SCW防污式法兰)。
3、传递压力的填充液(用户还可以根据不同的应用场合选择合适的填充液。如:普通硅油工作温度范围-40℃~149℃;高温硅油工作温度范围15℃~315℃;惰性油工作温度范围-45℃~177℃)。

单晶硅直连式压力变送器
相关技术咨询和单晶硅直连式压力变送器选型,请移步
//www.e-cumulus.com/product/787.html
