昌晖仪表0.2%精度高性能YR-GF系列智能仪表介绍

2018/2/7 0:22:14 分类:昌晖动态
文章地址://www.e-cumulus.com/news/221.html

YR-GF系列智能仪表是国产二次仪表精品,昌晖仪表介绍二次仪表最新发展情况、智能仪表特点及技术优势。

国外进口智能仪表以高品质、高稳定性和高价格为特点,尤其在高端PID调节器领域以控制算法先进、控制效果好和高稳定性让国产仪表暂时无法超越,目前厦门宇电自动化科技有限公司AI系列调节器代表同行业最高水品,但高端调节器市场仍被国外欧陆等品牌占据。除去高端PID调节器和一些特殊用途数字仪表国外企业优势明显外,智能仪表技术、性能已经国产仪表和进口仪表不分伯仲,YR-GF系列智能仪表是国产高稳定性和可靠性智能仪表代表之一。

在不断对国内外同行普遍存在的不足进行完善基础上,昌晖仪表结合原SWP-LED系列产品的技术优势和二十年智能仪表生产工艺,推出全新的YR-GF系列数字智能仪表,YR-GF系列仪表外观机构、精度等级、仪表功能、稳定性和抗干扰性能方面取得突破。

昌晖原智能仪表精度0.5%FS,用户可订制0.2%FS精度仪表;YR-GF系列仪表精度提升为0.2%FS,是通过整体仪表技术提升来保证的,用户可订制0.1%FS精度仪表,得到高精度测量值显示。

1、仪表外壳
昌晖原仪表和国内同类型仪表存在模具粗拙、本体实际尺寸与规范尺寸存在误差、壳体抗震结果和抗挤压性欠佳、外观陈旧的情况;YR-GF系列仪表外壳为自立开模,力求在材质、外观、工艺上改良早期仪表的一系列的问题,新壳体全体外观新奇,和进口仪表一样高端大气上档次。
昌晖原仪表深度为140mm,现YR-GF系列数字显示仪表深度为110mm,可在较小空间按照使用。

2、按键
昌晖原仪表按键为四个(分别为SET键、▲键、▼键和复位键),按键机构国内同行基本一致,用户反馈存在按键失灵、触摸不到按键和复合按键操作不易完成等问题(在需要经常按键操作的手操器等仪表上);YR-GF系列仪表采用橡胶轻触按键四个(分别为确认键、▲键、▼键和左移键)、操作手感好、采用韧性强的材质运用时不易破损。按键装置构造上完全处理了原有构造不当,呈现按键失灵、触摸不到按键等质量问题。YR-GF系列仪表取消了复位键,增加了左移键(用户快速移动光标或小数点至需要修改数值的位置),操作更简便。

3、仪表面膜
昌晖原仪表、国内同类型仪表和多数进口数字显示仪表均采用传统PVC面膜。原传统面膜运用寿命不长,如果用户频进行按键操作,按键位置的面膜一段时间后易出现破损的现象(在手操器等仪表上此情况尤为突出),影响仪表的全体美观;传统面膜由双面胶粘贴在仪表面板上,仪表装配工人工粘贴面膜时位置的精准程度会影响仪表外观细节;如果面膜粘贴细节处理不足时且仪表工作温度转变跨度大的状况下容易呈现面膜翘起的现象;PVC面膜仪表在光线直射仪表面板情况下,数码管显示清晰度变差。YR-GF系列数字显示仪表面膜选用透明亚克力制造美观耐用,当温度跨度大时也不会呈现分明的弯曲景象,且面板构造设计上契合IP64的防护规范,无论在强光或光线很弱情况下,仪表显示清晰可见。

4、接线端子
昌晖原仪表接线端暴露,没有作防护处置,存在平安隐患;YR-GF系列仪表接线端运用有机玻璃挡板防护,可避免现场人员手直接接触到接线端子,操作更安全。昌晖原160×80mm外形仪表在拔出仪表机芯时必须要拆除仪表所有接线,YR-GF全系列仪表拔插仪表机芯时不用拆除仪表接线,方便现场维护。

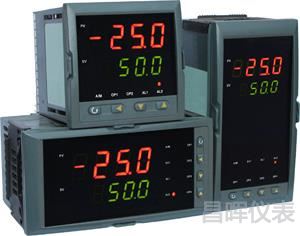

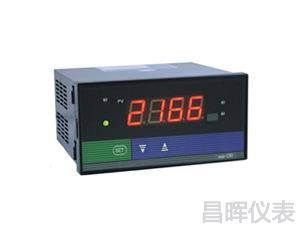

YR-GF系列智能数字仪表                                                          SWP-LED系列智能数字仪表

仪表配件
昌晖原仪表运用分离元件较多,虽然选用优质电子元器件,但器件温漂系数高;昌晖在YR-GF系列仪表选材上更加重视,电子元器件均向国际知名厂商设立在中国大陆的一级代理采购,通常贴片电阻运用温漂系数为50PPM/℃,精细电阻运用温漂系数为25PPM/℃,整机温漂≤50PPM/℃;整机采用高质量的器件不只可以包含输入、输出旌旗灯号的长时间不变性,而且将仪表因温度转变对精度的影响降到最低,使YR-GF系列数字显示仪表在长期运用中精确无误。

昌晖原仪表构造复杂、结构需要优化、功能复杂的仪表内部跳线多,生产工艺需要进一步提高,这些因素使仪表一次组装及格率在96%、生产成本与原材料成本高、运用线性电源(使用变压器)致使仪表整机庞大沉重和抗震动结果差。YR-GF系列数字显示仪表采用SMT贴片生产工艺,运用进口贴片机生产,电路板三防工艺处理,仪表一次组装及格率99%;采用开关电源,大大削减仪表重量;采用模块化构造,无需添加任何跳线,防止了跳线能够带来的空间搅扰;仪表机芯与壳体采用拔插式装置(不用拆除仪表端子上的接线),现场改换更便利和快捷;PCB板输入铜铂采用外表镀金处置,接触阻抗小,不影响热电阻旌旗灯号的测量精度,震动大等苛刻场所也能长期稳定可靠运行。

昌晖仪表原有仪表抗干扰在国产仪表中也属于上乘,YR-GF系列数字显示仪表抗干扰性能更加优越。经由测试旌旗灯号扰群脉冲搅扰为品级0.25KV/5KHz,电源端口品级0.5KV/5KHz,有了大幅提升,仪表抗干扰能力提升,大大开辟了YR-GF仪表的运用范畴。

YR-GF系列智能仪表在电路设计和构造设计都做了抗干处理,抗干扰能力不亚于进口原装仪表。在昌晖仪表制造有限公司内部的EMC电磁搅扰实验室经由重复实验获得输入旌旗灯号:抗群脉冲搅扰到达国度规范品级三级(1KV/5KHz),局部产品可到达国度规范品级四级(2KV/5KHz);电源端口:抗电源群脉冲搅扰到达国度规范品级三级(2KV/5KHz),局部仪表可到达国度规范品级四级(4KV/5KHz);可避免高达8000V的接触静电的放电冲击。



仪表性能
昌晖原仪表输入、输出精度在0.5%精度以内,模仿量输出不变,温漂稍高;原构造延用15年前设计,不合理部分因结构限制未做根本性修改,小尺寸仪表的不变性差、液晶仪表存在偶尔显示异常、抗震动差等一系列质量问题,以致仪表的总体返修率在4‰;YR-GF系列仪表因为全体构造设计合理,设计上愈加注重电磁搅扰的兼容性,内部无跳线设计削减电磁的空间搅扰的隐患;模块化设计进步仪表的全体功能,小尺寸仪表构造上带来的搅扰问题也不再存在,仪表的返修率在3‰以内。

昌晖原仪表和国内同行同类型仪表输入、输出、电源均未加防护处理,假如现场工作人员误操作等均有可能造成仪表不可恢复的损坏。YR-GF系列仪表针对这些问题分别做了完善,力求与国际先进的进口仪表性能一致:
1、输入防护
直流电流输入局部增强输入旌旗灯号的过流和过压维护,如果用户在现场因为接线错误或现场一次仪表故障导致的过流、过压,形成仪表输入部分的损坏,当故障毛病消除后仪表恢复正常运用。
2、馈电防护
馈电输出运用热敏电阻自恢复来防护,如果用户在现场因为接线错误以及现场一次仪表故障导致的过流、过压,形成仪表输入部分的损坏,当毛病消除后仪表恢复正常运用。
3、通信防护
RS485通信输出添加热敏维护电路,避免接线错误形成的损坏,例如220交流电流接入的状况下不损坏仪表硬件
4、电源防护
220V交流电源输入局部,YR-GF系列数字显示仪表运用最新科技的热压敏组合一体化器件,比昌晖原仪表分离电子元件保护更好,牢靠地避免雷击、浪涌对仪表电源的毁伤。

仪表操作
YR-GF系列仪表和原仪表均需要密码锁CLK=132时才能对仪表进行仪表内部参数修改,原仪表为同时按压SET键和▲键进行密码解锁,因使用中按键接触不好或用户操作不协调,有用户不能正常进入仪表二级参数设定界面,YR-GF仪表在CLK=132时长按SET键即进入仪表二级参数设定界面。
YR-GF系列仪表取消仪表复位键,原仪表复位键由SET键(长按)替代;YR-GF系列仪表增加左移键,在参数修改过程中减少用户按键操作次数,及时快捷。
YR-GF仪表增加仪表出厂预设值复位功能,对仪表参数不熟悉出现错误设置,而无法逐一恢复到正确设置的用户,可轻松一键还原出厂正确预设值,有效避免参数设置错误导致的控制错误或事故。

仪表内部算式
昌晖原有仪表操作稍显复杂;原调节器采用经典控制算法,在压力、流量、液位等过程控制中效果很好,但在温度控制领域控制效果不理想,这是由于仪表内部控制程序及PID控制算法的局限性所致;YR-GF系列仪表为傻瓜式操作,操作更简洁;PID调节器算法融合经典控制算法、专家PID算法和人工智能算法多种算式,在压力、流量、液位等过程控制中非常好,作为温控仪时控制精度达±0.1℃,无超调,无欠调,自整定功能强大,达到国际先进水平优化仪表的内部算式;YR-GFQ贸易结算流量积算仪引入商业结算算式,核算公式采用国际规范规则,可适配各种流量传感器,适用于蒸气、压缩空气、热水等介质测量累积和贸易结算。

显示分
辨率

昌晖原仪表在热电偶输入时,显示分辨率为1℃;在Pt100输入时,显示分辨率为1℃(Pt100输入设置为Pt100.1时,显示分辨率为0.1℃);铜电阻输入时显示分辨率为0.1℃;其他输入信号分辨率由小数位数决定。YR-GF系列数字显示仪表热电偶和热电阻输入时为0.1℃,其他输入信号分辨率由小数位数决定。

显示窗口

昌晖原常规显示控制仪数码显示窗口为一个(双屏显示仪表要订制,SV窗口固定显示报警值),YR-GF系列显示控制仪为双屏显示,PV窗口和原仪表一样显示测量值,SV窗口可显示单位、报警值或不显示(根据参数设置决定SV窗口显示内容)。

输入信号类型增加

昌晖原常规显示控制仪可以自由切换的输入信号类型为17种,其他输入信号类型需要订制;YR-GF系列显示控制仪输入信号增加到36种,技术国内领先,仪表适用性更好,可以有效降低用户和代理商不同输入类型仪表库存量。

仪表种类
YR-GF仪表按照用户实际功能,增加了四回路显示控制仪、电力仪表等,使数字显示仪表系列品种更加齐全,云南昌晖仪表制造有限公司是国内少数能生产全系列各种功能二次仪表厂家之一,以高品质高性价比二次仪表满足各种工况的需要。

仪表参数设置

YR-GF系列仪表参数显示符号有少部分与原仪表不同,参数设置方法与昌晖原仪表完全一致。

仪表接线图

昌晖原仪表有160×80mm、80×160mm、96×96mm、48×96mm、96×48mm和48×48mm七种外形,YR-GF系列数字显示仪表外形也有这七种;原仪表不同外形尺寸仪表接线端子数量、位置都不相同,同一种功能但外形不同仪表接线图各不相同;YR-GF系列仪表除72×72mm、48×48仪表外,其他同一种功能但外形不同仪表接线图是一样的,可以有效提高仪表接线效率和减少仪表接线错误概率。

SWP-LED系列智能仪表以品质和高市场占有率被各行业用户熟知,昌晖仪表制造有限公司将不断提高产品性能和服务,在我国显示控制仪领域给用户提供更多国货精品。伴随来智能数字显示仪表技术和市场日愈成熟,国外进口仪表大量涌入,智能数字显示仪表生产厂之间的竞争加剧,只有高性价比智能仪表才能在竞争中获得用户亲睐!
