ABB定位器性能优越，但型号众多且功能各异，昌晖仪表在本文介绍不同型号的ABB定位器的功能差别，方便用户在选型时使用。
不同系列ABB定位器的功能对比
TZIDC系列ABB定位器：智能，4-20mA+HART
TZIDC-110系列ABB定位器：智能，带PROFIBUS PA通讯
TZIDC-120系列ABB定位器：智能，带FOUNDATION Fieldbus通讯
TZIDC-200系列ABB定位器：智能, 隔爆，4-20mA+Hart通讯
TZIDC-210系列ABB定位器：智能，隔爆，带PROFIBUS PA通讯
TZIDC-220系列ABB定位器：智能，隔爆，带FOUNDATION Fieldbus通讯
常用现货ABB定位器型号
V18345-1010121001
单作用、故障安全、 带4-20mA反馈两线制、连接1/2-14NPT
V18345-1010221001
单作用、故障闭锁(三断保护)、带4-20mA反馈两线制、连接1/2-14NPT
V18345-1011121001
单作用、故障安全、带4-20mA反馈两线制，ib苯安防爆、连接1/2-14NPT
V18345-1017121001
单作用、故障安全、带4-20mA反馈两线制、ia苯安防爆、连接1/2-14NPT
V18345-1027120001
单作用、故障安全、无反馈，ia苯安防爆、带HART通信、连接1/2-14NPT
V18345-1010520001
双作用、故障闭锁(三断保护)、无反馈、连接1/2-14NPT
V18345-1010421001
双作用、故障安全、带4-20mA反馈两线制、连接1/2-14NPT
V18345-1010521001
双作用、故障闭锁(三断保护)、带4～20mA反馈两线制、连接1/2－14NPT
V18345-1027420001
双作用、故障安全、无反馈，ia苯安防爆、带HART通信、连接1/2－14NPT
V18348-10111300110
V18348-10111310110
V18348-10113300110
V18348-10113310110
V18348-10111200110
V18348-10111210110
V18348-10114300110
V18348-10114310110

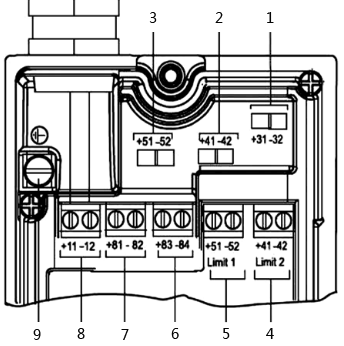

ABB定位器电气连接端子分布图
1、模拟位置反馈模块
2、数字位置反馈模块或关闭模块的开关
3、数字位置反馈模块或关闭模块接线端
4、数字位置反馈，接近开关或24V微动开关
5、数字位置反馈，接近开关或24V微动开关
6、数字输出DO
7、数字输入DI
8、4-20mA信号
9、接地螺丝
TZIDC系列电气定位器选型表
V18345-①②③④⑤⑥⑦⑧⑨⑩
①机壳/安装(铝制壳机，涂漆，防护等级IP65(NEMA4X) )
[1]：通用型
[2]：通用型+带机械位置指示器
[5]：旋转角度扩展到270º
[6]：旋转角度扩展到270º+带机械位置指示器
②设计代码
[0]工厂默认
③输入/通信端口
[1]：4-20mA输入，两线制+LKS适配器插座
[2]：4-20mA输入，两线制+LKS适配器插座和FSK调制模块(用于HART通信)
④防爆保护
[0]：无
[1]：ATEX ExⅡ2GE ExibⅡCT6
[2]：FM/CSA
[4]：ATEX EExnAⅡT6
[5]：IECEx ExibⅡCT6
[6]：IECEx ExnAⅡT6
[7]：ATEX ExⅡ2G EExiaⅡCT6
⑤输出/安全位置(断电时)
[1]：单作用，故障安全
[2]：单作用，故障闭锁
[4]：双作用，故障安全
[5]：双作用，故障闭锁
⑥连接
[2]：电缆：螺纹1/2-14NPT；气管：螺纹1/4-18NPT
[5]：电缆：螺纹M20×1.5；气管：螺纹1/4-18NPT
[6]：电缆：螺纹M20×1.5；气管：螺纹G1/4
⑦可选模块用于模拟或数字位置反馈
[0]：无
[1]：模拟位置反馈板，4-20mA，两线制
[3]：数字位置反馈板
[4]：关闭模块
[5]：模拟位置反馈板，4-20mA，两线制+数字位置反馈板
[6]：模拟位置反馈板，4-20mA，两线制+关闭模块
[7]：模拟位置反馈板，4-20mA，48VDC(防爆型定位器不能选该型号)
⑧可选的机械位置反馈组件
[0]：无
[1]：带接近开关SJ2-SN（常闭或逻辑1）
[3]：带接近开关SJ2-S1N（常开或逻辑0）
[5]：带24VDC/AC微动开关
⑨设计代码
[0]：原厂代码(必须保留)
⑩设计(颜色代码)
[1]：标准
[P]：防护等级IP66(NEMA4X)(带机械位置指示的定位器才能选)
[E]：化学工业特殊涂层(带机械位置指示的定位器才能选)
TZIDC-200系列隔爆智能电气定位器选型表
V18348-①②③④⑤⑥⑦⑧⑨⑩⑪
①机壳/安装
[1]：通用性
[2]：通用型+机械位置指示器
[3]：一体式安装
[4]：一体式安装+机械位置指示器
[5]：旋转角度扩展至270°
[6]：旋转角度扩展至270°+机械位置指示器
②工厂默认
[0]：工厂默认
③操作
[1]：带操作键盘和显示
④防爆保护
[1]：ATEX ExⅡ2 G EExdⅡCT4、T5、T6
[2]：FM/CSA Class1、Div.1、Group C-D(explosion-proof)
[3]：ATEX EEx ib and EEx d ⅡCT6
[4]：FM/CSA intrinsically safe and explosion_proof
[5]：IECEx Ex ib ⅡC T6
[D]：GOST Russia Ex d ⅡC T4/T5/T6
⑤输出/安全位置(断电时)
[1]：单作用，故障安全
[2]：单作用，故障闭锁
[3]：双作用，故障安全
[4]：双作用，故障闭锁
⑥连接(EEx d的格兰头)
[1]：电缆：螺纹M20×1.5；气管：螺纹G1/4
[2]：电缆：螺纹M20×1.5；气管：螺纹G1/4-18NPT
[3]：电缆：螺纹1/2-14NPT；气管：螺纹G1/4-18NPT
⑦可选模块
[0]：无
[1]：模拟位置反馈板，信号范围4-20mA，两线制
[3]：数字位置反馈板
[4]：模拟位置反馈板，信号范围4-20mA，两线制+数字位置反馈板
[5]：关闭模块(只有“故障-安全”的定位器才能选)
[6]：模拟位置反馈板，信号范围4-20mA，两线制+关闭模块
⑧可选的机械式数字位置反馈组件
[0]：无
[1]：带接近开关SJ2-SN(常闭或逻辑1)
[2]：带接近开关SJ2-S1N(常开或逻辑0)
[3]：带24VDC/AC微动开关
⑨参数设定和总线地址
[1]：缺省参数和地址
[2]：设定用户指定的参数和地址
⑩设计(颜色/代码)
[1]：标准
[2]：特殊(按需要提供)
⑪设备识别标签
[0]：无
[1]：粘贴牌(请提供位号列表)
[2]：不锈钢牌(请提供位号列表)
昌晖仪表网有ABB定位器中文说明书供大家参考，如果您在使用和选型中遇到困难，可通过电话0871-65127691或站点上的QQ客服与技术人员沟通。
