看图识仪表专业安装维护必备十种仪表配件

2017/3/13 15:54:27 分类:昌晖动态
文章地址://www.e-cumulus.com/news/1293.html

仪表专业从业人员在安装维护中每天有机会接触各种现场仪表、电气设备、控制盘、控制系统等,熟悉和正确使用各种必备仪表配件,对提升仪表工技术非常有帮助。昌晖仪表制造有限公司以图文方式介绍仪表专业安装维护必备的钢材、管材、仪表接头、仪表用阀门、垫片、法兰、螺栓、仪表附件、盘柜安装材料、管件等十种仪表配件,干货技术文章值得一读。

仪表常用钢材
1、槽钢:截面形状为凹槽形的长条钢材。仪表和电气施工工中经常使用的是10#槽钢,用于制作控制柜底座和各种支架。
槽钢     10#槽钢

2、角钢:两边互相垂直成角形的长条钢材。角钢在仪表安装维护中常用于制作各种支架。
角钢     各种规格的角钢

3、扁钢:截面为长方形并稍带纯边的钢材。扁钢在电气和仪表设备接地网中使用最多。
扁钢     用于防雷接地的扁铁

仪表常用管材
1、镀锌管:钢管内外壁同时镀有锌层,使钢管的防腐性能大大提高,能达到普通钢管的15倍左右。镀锌管在仪表安装中常用作穿线管和压缩空气输送管道。
镀锌管     穿线用镀锌管

2、无缝钢管:是一种具有中空截面、周边没有接缝的圆形管材;无缝管在工厂中常用作工艺管道和仪表导压管。
无缝管     不锈钢无缝管


3、不锈钢管;
不锈钢管     仪表用导压管

4、紫铜管:色金属管一种。是压制的和拉制的无缝管;
紫铜管     汽轮机冷凝器换热用紫铜管

仪表常用接头
1、终端接头
压力变送器终端接头     终端接头

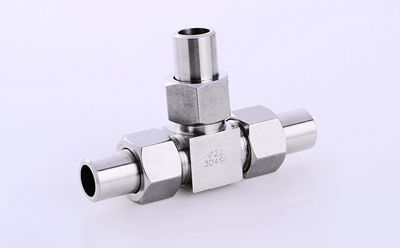

2、中间接头
气源管路中间接头     中间接头

3、压力表接头
压力表接头

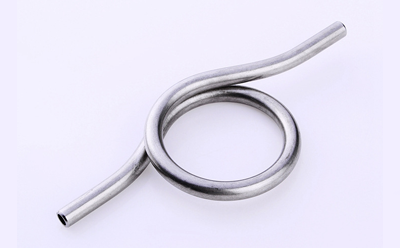

5、冷凝管
     U型冷凝管

6、快速接头:是一种不需要工具就能实现管路连通或断开的接头;
气动快速接头     快速接头分解图

仪表常用阀门
1、仪表针型阀
仪表针型阀     压力表针型阀

2、差压变送器阀组
差压变送器三阀组     差压变送器五阀组

2、仪表球阀
高压截止阀     气源球阀

仪表常用垫片
仪表常用垫片按材质细分可分为非金属软垫片、金属复合垫片和金属垫片三类。
1、非金属软垫片
非金属软垫片可细分为橡胶垫片、石棉橡胶垫片、非石棉纤维橡胶垫片、聚四氟乙烯垫片和聚四氟乙烯包覆垫片几种。
石棉垫片     聚四氟乙烯垫片

2、金属复合垫片
金属复合垫片可分为金属缠绕垫片、金属冲齿板柔性石墨复合垫片、金属包覆垫片、金属波齿复合垫片和金属齿型复合垫片几种。
金属缠绕垫片     高温波齿垫片

3、金属垫片
金属垫片可分为金属平垫片、金属波纹形垫片、金属齿型垫片、金属环形垫片和金属透镜垫片几种
金属波纹垫片     紫铜垫片

仪表常用法兰
法兰是管道施工的重要连接方式 , 仪表常用法兰有对焊法兰、平焊法兰、凹面法兰和法兰盖(盲板)几种。
各种规格法兰
  不锈钢法兰


仪表常用螺栓
1、双头螺栓                                                                                   2、 单头螺栓
双头螺栓     单头螺栓

3、内六角螺钉                                                                                4、圆头十字螺钉
内六角螺栓     圆头十字螺栓

5、U型管卡                                                                                      6、膨胀螺栓
U型管卡     膨胀螺丝

仪表安装常用备件

1、防爆接线盒                                                                                2、防爆挠性管
防爆接线盒     防爆挠性管

3、金属软管                                                                                   4、软管接头
金属软管      金属软管接头

5、仪表保护箱                                                                                6、温度传感器安装凸台
玻璃钢仪表保护箱      温度传感器安装凸台


仪表盘柜常用安装材料
1、塑料线槽                                                                                   2、接线端子
塑料线槽
接线端子

3、接线端子                                                                                    4、DIN导轨(常用固定接线端子、空开、导轨安装的仪表)
冷压接线端子     DIN导轨

5、中间继电器                                                                                6、开关电源(常用于对DC24V电源的仪表提供隔离电源)
欧姆龙中间继电器     DC24V开关电源

7、电线                                                                                          8、空开
盘柜接线用电线     微型断路器

9、尼龙扎带                                                                                   10、热缩管
尼龙扎带     热缩管

11、按钮                                                                                        12、指示灯
按钮     电气指示灯

仪表常用管件
1、单头短接                                                                                   2、弯头
单头短接     无缝管用弯头

3、镀锌管弯通                                                                               4、镀锌管三通
镀锌管弯头
镀锌管三通

5、镀锌管活接                                                                                6、镀锌管变径接头
镀锌管活接     镀锌管变径接头
